| شرکت سازنده | Ziasiot |
| کشور سازنده | چین |
| سری | ZSLS |
| مدل | با شفت |
| اصل اندازه‌گیری | پتانسیومتری |
| طول مفید اندازه‌گیری خط کش (.C.E.U) | از ۵۰ تا ۱۲۵۰ میلی‌متر • .برای کورس‌های میانی، به دیتاشیت محصول مراجعه کنید • |
| خطای خطی بودن (در بازه C.E.U) | ٪± از ۵۰ تا ۱۱۰ میلی‌متر: ۰.۱ • ٪± از ۱۲۵ تا ۱۷۵ میلی‌متر: ۰.۰۷ • ٪± از ۲۰۰ تا ۵۵۰ میلی‌متر: ۰.۰۵ • ٪± از ۶۰۰ تا ۱۲۵۰ میلی‌متر: ۰.۰۴ • |
| رزولوشن | بی‌نهایت |
| تکرارپذیری [mm] | ۰.۰۱ |
| اتصال الکتریکی | DIN43650 خروجی کانکتور ۴ قطبی • M12 خروجی کانکتور ۴ قطبی • DIN43322 خروجی کانکتور ۵ قطبی • کابل خروجی ۳ قطبی • |
| مقاومت خط کش [KΩ] | از ۷۵ تا ۵۵۰ میلی‌متر: ۵ • از ۶۰۰ تا ۱۲۵۰ میلی‌متر: ۱۰ • از ۱۱۵۰ تا ۲۰۰۰ میلی‌متر: ۲۰ • |
| خطای مجاز مقاومت | ٪±۱۰ |
| سرعت جابجایی [m/s] | ≤ ۱۰ |
| شتاب [m/s2] | حداکثر ۲۰۰ (۲۰ گرم) |
| نیروی جابجایی [N] | جهت افقی: کمتر از ۱۰ • جهت عمودی: کمتر یا برابر با ۱۰ • |
| حداکثر ولتاژ کاری مجاز | 24VDC |
| بازه دمای عملیاتی [C°] | + از ۶۰- تا ۱۵۰ |
| درجه حفاظت [IP] | IP60 • IP65 • |
| عمر کاری | بیش از ۱۰۶ × ۲۵ متر کورس، یا • .(در محدوده کورس الکتریکی مفید - C.E.U) بیش از ۱۰۶ × ۱۰۰ مانور، هر کدام که کمتر باشد • |
| مقاوم در برابر لرزش | بله |
| جزییات مقاومت در برابر لرزش | از ۵ تا ۲۰۰۰ هرتز • حداکثر دامنه = ۰.۸ میلی‌متر • حداکثر شتاب = ۲۰ گرم • |
| مقاوم در برابر شوک | بله |
| جزییات مقاومت در برابر لرزش | 50g，11ms |
| امکان ارائه نمودار منحنی خطی‌پذیری | |
| متریال بدنه ترانسدیوسر | آلومینیوم آنودایز‌شده سخت |
| متریال شفت | فولاد ضد زنگ |

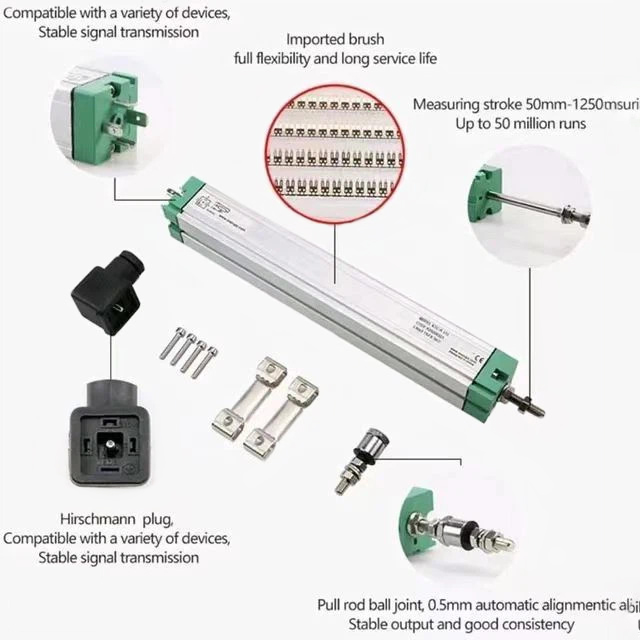

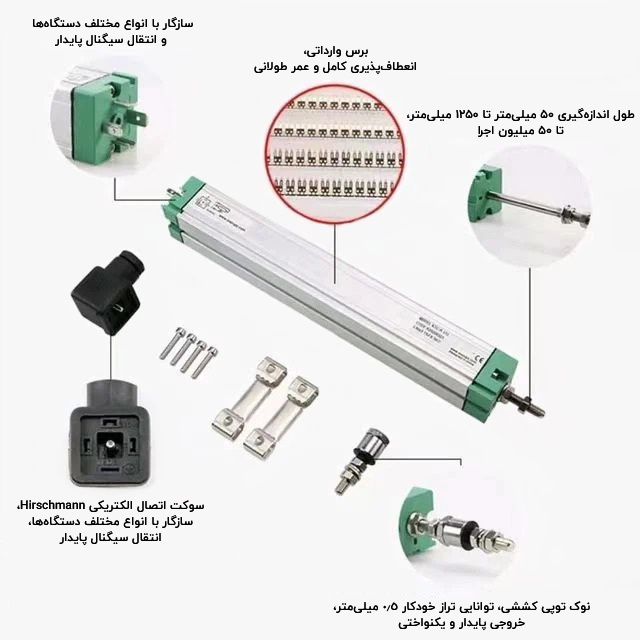

| تجهیزات جانبی همراه | یک عدد پلاگ هیرشمن • یک عدد واشر آب‌بندی • universal یک عدد مفصل • دو عدد براکت نصب • M4 چهار عدد واشر تخت • M4 چهار عدد واشر فنری • M4×20 چهار عدد پیچ • |
| تاییدیه و گواهینامه‌ها | CE | European Community |
خط کش اهمی دستگاه تزریق Ziasiot مدل ZSLS2 – با شفت
جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.
ویژگی‌ها:
- عمرکاری فوق‌العاده بالای ۱۰۶×۱۰۰ مانور تحت شرایط کاربردهای مختلف
- خطی‌پذیری عالی، تا ۰.۰۴±٪
- رزولوشن بالای ۰.۰۱ میلی‌متر (بی‌نهایت)
- درجه حفاظت IP65
سود شما از خرید این محصول:
- ارسال سریع و رایگان به سراسر نقاط ایران
- ضمانت اصالت و سلامت فیزیکی کالا
- پشتیبانی فنی قبل و پس از خرید

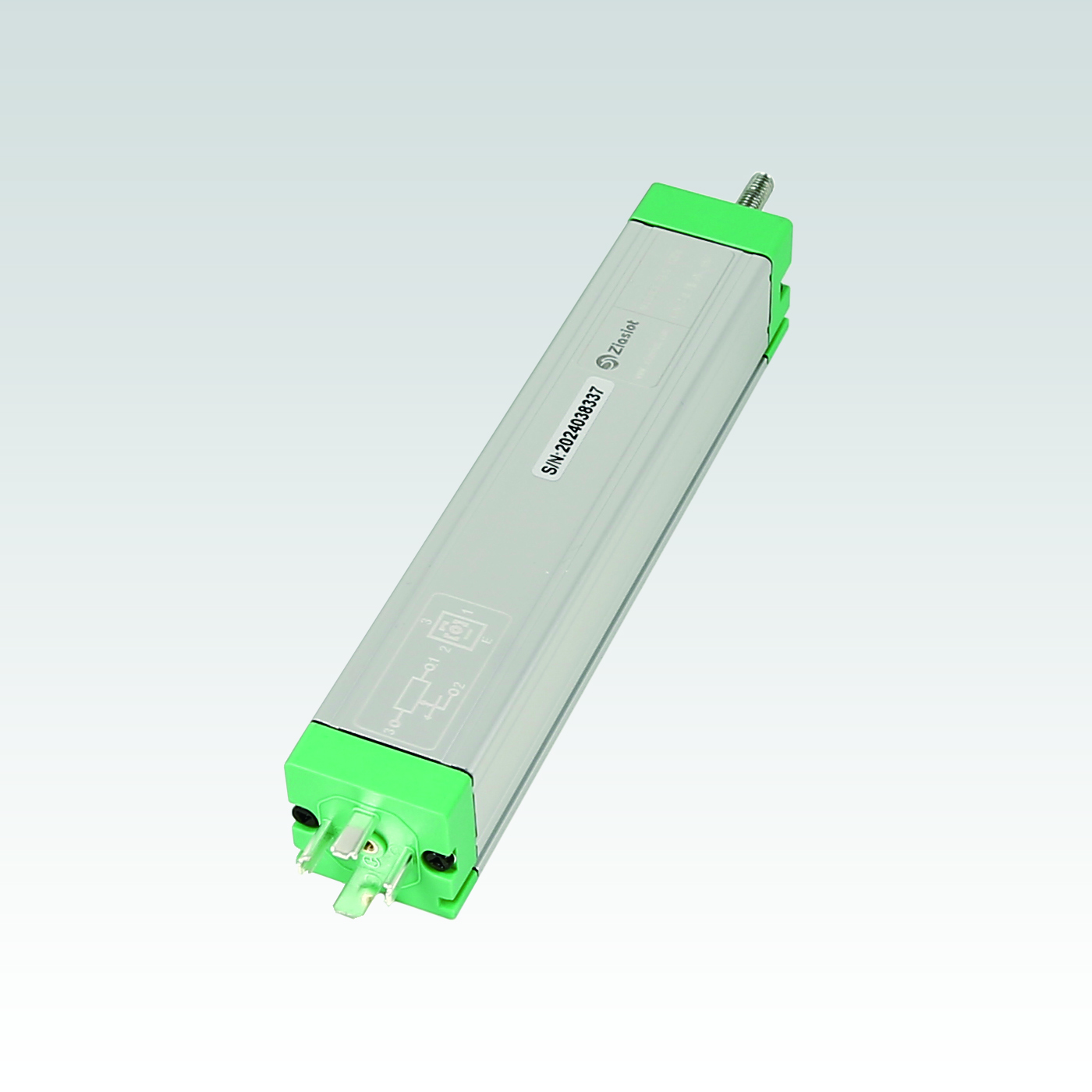

معرفی خط کش اهمی Ziasiot مدل ZSLS2 – با شفت
ZSLS یک خط کش اهمی همه‌کاره است که برای ارائه دوام و دقت بی‌نظیر در محیط‌های صنعتی طراحی شده‌است. این سنسور برای طیف وسیعی از کاربردها مناسب است و امکان اندازه‌گیری و کنترل دقیق جابجایی خطی را فراهم می‌کند تا هر فرآیند با حداکثر کارایی و دقت اجرا شود. ساختار مقاوم آن امکان کار در شرایط سخت، شامل لرزش و شوک شدید و عملکرد مداوم را فراهم می‌کند. خط کش اهمی مدل ZSLS برای دستگاه‌های تزریق پلاستیک و لاستیک، سیستم‌های هیدرولیک و بسیاری دیگر از ماشین‌آلات صنعتی که نیاز به موقعیت‌یابی دقیق و قابل اعتماد دارند، ایده‌آل است. نصب آسان و عملکرد پایدار آن باعث کاهش توقف‌ها، تولید مداوم و بهره‌وری بالای عملیات می‌شود.
به این محصول اعتماد کرده‌اید …
خط‌کش‌های اهمی برند Ziasiot قابل استفاده در انواع ماشین‌آلات تزریق پلاستیک، دای کستینگ، ماشین‌آلات صنایع چوب، سیستم‌های هیدرولیک و پنوماتیک، ماشین‌آلات پزشکی، پرس‌های هیدرولیک و …
بررسی تخصصی خط کش اهمی Ziasiot مدل ZSLS2 – با شفت
خط‌کش اهمی سری ZSLS2 از شرکت Ziasiot یکی از دقیق‌ترین سنسورهای جابجایی خطی (Linear Displacement Sensor) است که بر پایه‌ی اصل پتانسیومتری کار می‌کند. این مدل حاصل بیش از ده سال تجربه طراحی و بازخورد صنعتی است و در نسخه‌ی جدید خود با بهبودهای گسترده در مواد اولیه، ساختار داخلی و آب‌بندی عرضه می‌شود. طراحی و مواد استفاده‌شده در آن به‌طور کامل مطابق با استانداردهای جهانی صنعت سنسور است و حتی پس از ۱۰۰ میلیون سیکل عملکردی نیز پارامترهای فنی آن پایدار باقی می‌مانند.
ZSLS2 برای اندازه‌گیری جابجایی خطی مطلق و مستقیم در سیستم‌های کنترل و اتوماسیون به کار می‌رود و به‌دلیل رزولوشن بالا (۰.۰۱ میلی‌متر) و خطی بودن بسیار دقیق (تا ۰.۰۴±٪)، در صنایع دقیق مانند ماشین‌های تزریق پلاستیک، ریخته‌گری تحت فشار، ماشین‌های لاستیک، چوب، کفش‌سازی و پرس‌های هیدرولیک کاربرد گسترده دارد.
ساختار و طراحی

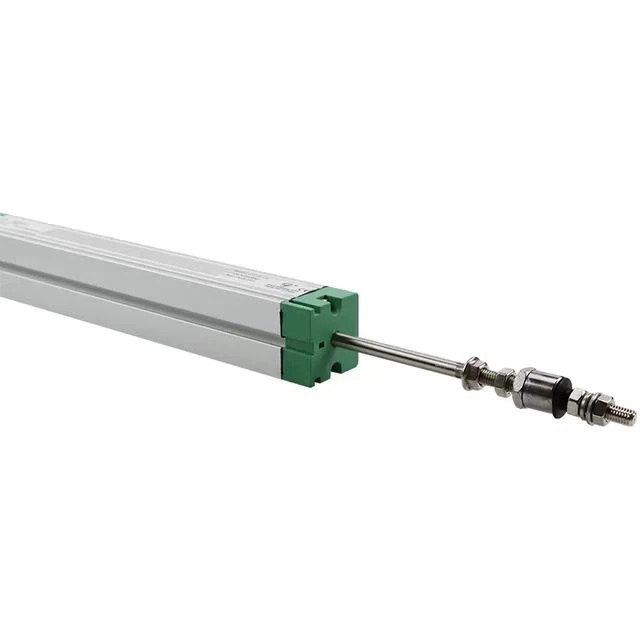

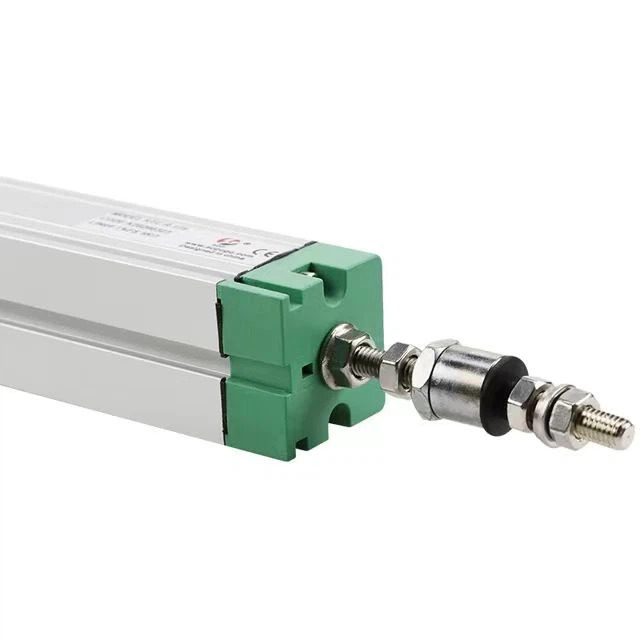

بدنه‌ی دستگاه از آلومینیوم سخت آنودایز شده ساخته شده که مقاومت بالایی در برابر خوردگی و سایش دارد. میله کششی از فولاد ضدزنگ با رزوه خارجی M6 بوده و در انتهای آن اتصال گوی‌دار (Ball Joint) برای هم‌ترازی خودکار تا ۰.۵ میلی‌متر تعبیه شده است. در بخش جلویی سنسور نیز از یاتاقان لغزشی با جذب ضربه استفاده شده تا انحراف‌های جانبی شفت را بدون آسیب به سنسور تحمل کند.
در داخل سنسور، مسیر مقاومتی از پلاستیک رسانا و برس چندتماسی از فلزات گران‌بها با خاصیت الاستیک استفاده شده که ضمن افزایش دقت، باعث کاهش نویز الکتریکی و افزایش طول عمر می‌شود.
اتصالات و پیکربندی

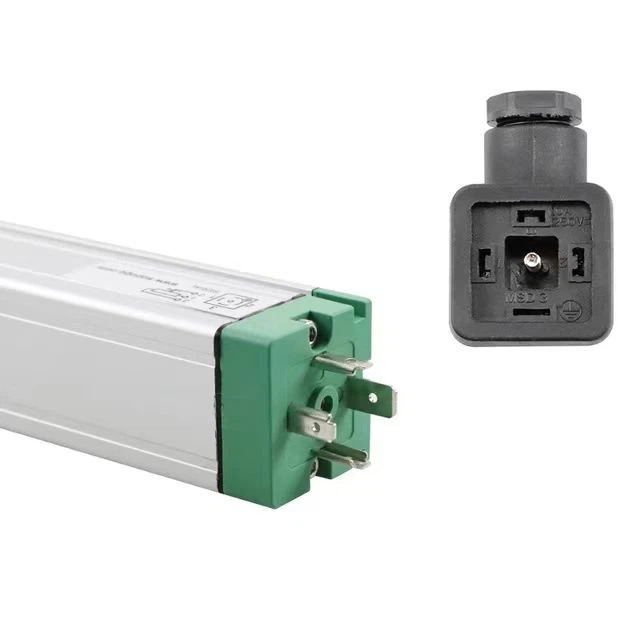

ZSLS2 به‌صورت استاندارد با سوکت هیرشمن ۴ پین نقره‌اندود ارائه می‌شود. مدل‌های دیگر شامل کانکتور ضدآب و فیش هواپیمایی نیز موجودند. در نسخه‌ی پایه، خروجی مقاومت متغیر (۵kΩ یا ۱۰kΩ) ارائه می‌شود که متناسب با ولتاژ تغذیه سیگنال متغیری خروجی می‌دهد.
در صورت نیاز، می‌توان از ماژول‌های ترانسمیتر داخلی یا خارجی برای تبدیل سیگنال اهمی به خروجی‌های زیر استفاده کرد:
- V1: خروجی ۵ – ۰ ولت (۲۴۷ – ۸)
- V2: خروجی ۱۰ – ۰ ولت (۲۴۷ – ۱۲)
- A1/A2/A4: خروجی جریان ۲۰ – ۴ میلی‌آمپر (دو، سه یا چهار سیمه)
- RS: خروجی دیجیتال RS485
مزایا و نقاط قوت خط کش اهمی Ziasiot مدل ZSLS2 – با شفت
- دقت و خطی‌بودن بسیار بالا
- طول عمر مکانیکی فوق‌العاده زیاد
- بدنه مقاوم و ضد‌خوردگی با آب‌بندی صنعتی
- نصب و جداسازی آسان با بست‌های کشویی
- سازگار با سیستم‌های متنوع صنعتی
- تحمل ارتعاش، شتاب و دمای بالا
- قابلیت سفارشی‌سازی (طول، مقاومت، نوع خروجی و نوع کانکتور)
برای درک بهتر کاهش خطای خطی با افزایش طول، به گراف زیر توجه کنید که روند بهبود دقت را نشان می‌دهد:
| کاربردها | صنایع |
|---|---|
| ماشین‌های تزریق پلاستیک | پلاستیک و پلیمر |
| ماشین‌های قالب‌گیری بادی | لاستیک و پلیمر |
| ماشین‌های دای کستینگ | بسته‌بندی |
| ماشین پرس قالب لاستیک یا ماشین تزریق لاستیک | ریخته‌گری فلزات غیرآهنی |
| ماشین‌آلات کفش‌سازی | پلیمری سبک |
| دستگاه تزریق EVA | ماشین‌سازی و فلزکاری |
| ماشین‌آلات صنایع چوب | چوب و مبلمان |
| پرس هیدرولیک |
