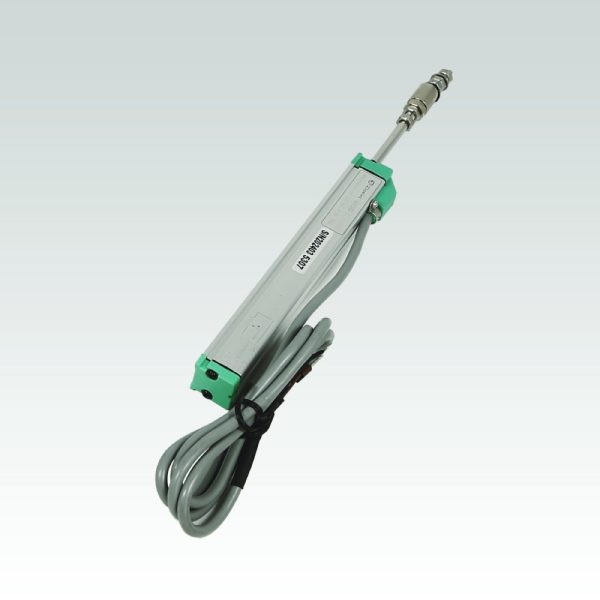

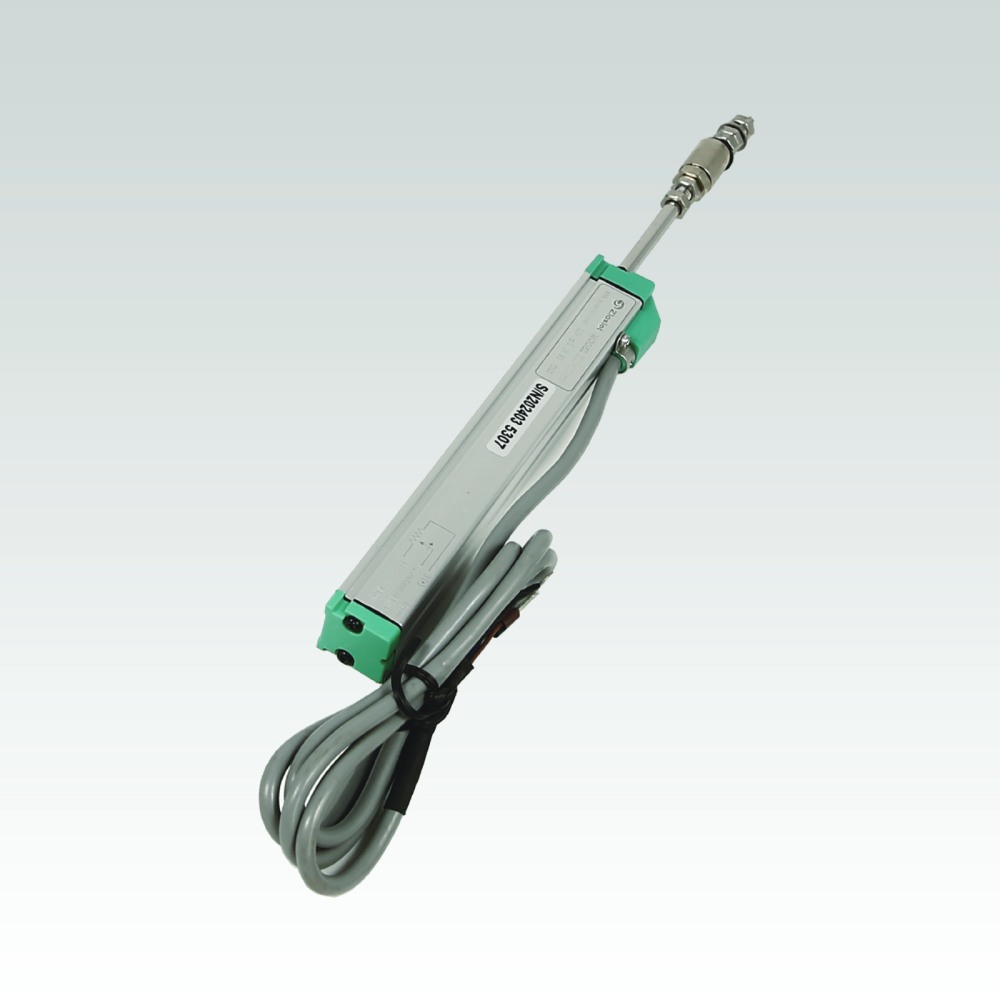

خط کش اهمی Ziasiot مدل ZSLM- با شفت

معرفی خط کش اهمی Ziasiot مدل ZSLM- با شفت

ZSLM یک خط کش اهمی جمع‌وجور است که برای فضاهای تنگ و محدود طراحی شده که سنسورهای معمولی قادر به نصب در آن مکان‌ها نیستند. این سنسور اندازه‌گیری و کنترل دقیق جابجایی خطی را ارائه می‌دهد و عملکرد ثابت و قابل اعتماد در تمامی فرآیندها فراهم می‌کند. طراحی مقاوم آن در برابر لرزش، شوک و عملکرد مداوم، عمر طولانی و حداقل توقف‌ها را تضمین می‌کند. ZSLM برای ماشین‌آلات اتوماتیک، سیستم‌های بسته‌بندی و سایر محیط‌های محدود فضایی که دقت حیاتی است، مناسب می‌باشد. نصب و نگهداری آسان آن امکان کنترل بهینه فرآیندها بدون کاهش اطمینان و بهره‌وری را فراهم می‌کند.

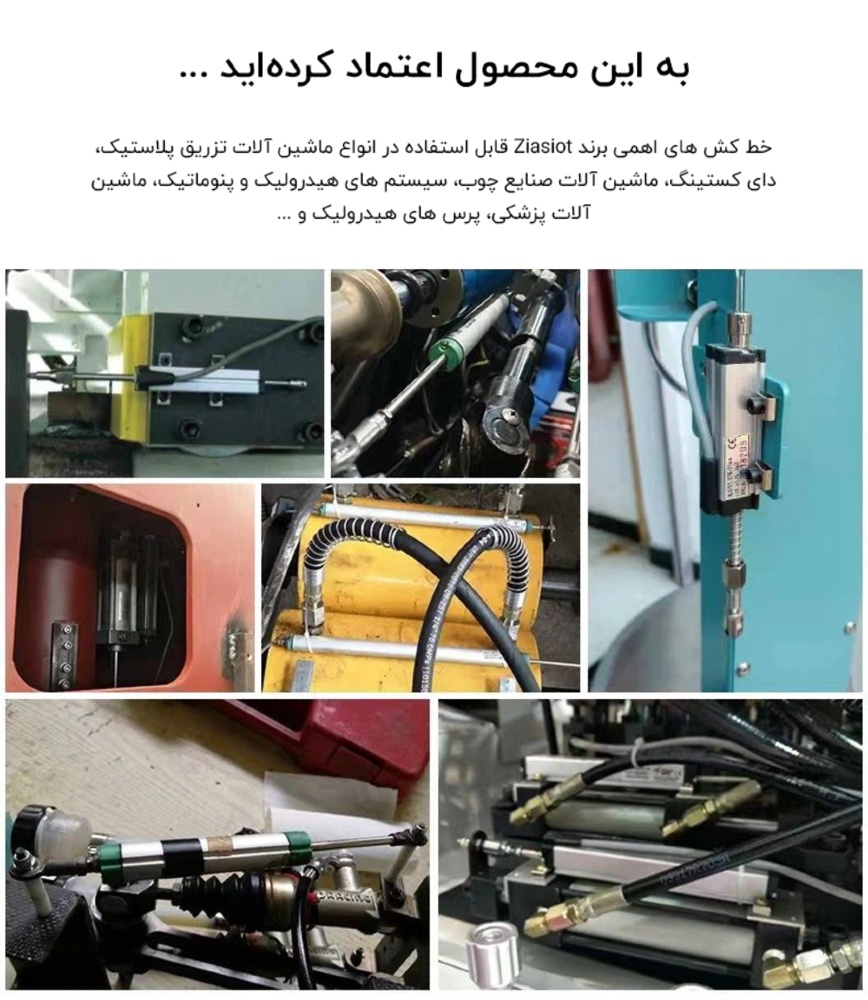

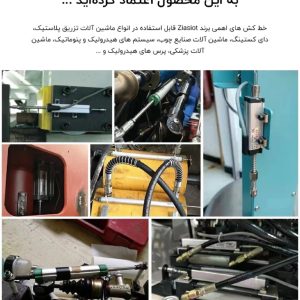

به این محصول اعتماد کرده‌اید …

خط‌کش‌های اهمی برند Ziasiot قابل استفاده در انواع ماشین‌آلات تزریق پلاستیک، دای کستینگ، ماشین‌آلات صنایع چوب، سیستم‌های هیدرولیک و پنوماتیک، ماشین‌آلات پزشکی، پرس‌های هیدرولیک و …

بررسی تخصصی خط کش اهمی Ziasiot مدل ZSLM- با شفت

مدل ZSLM از برند Ziasiot، یک سنسور پتانسیومتریک خطی با شفت است که برای سنجش دقیق جابجایی خطی در ماشین‌آلات صنعتی طراحی شده است. برخلاف نسخه بدون شفت (مانند سری ZSLF)، این مدل دارای یک میله انتقال حرکت (شفت) است که به بخشی از ماشین متصل می‌شود و حرکت آن‌را به داخل سنسور منتقل می‌کند. این نوع ساختار مزیت‌های خاصی از جمله نصب ساده‌تر در شرایطی که رابط مکانیکی وجود دارد، را دارد.

ویژگی‌های فنی کلیدی

اگرچه دیتاشیت کامل مدل ZSLM به‌صورت عمومی کامل در دسترس نمی‌باشد، اما با توجه به شباهت به سایر مدل‌های این خانواده و اطلاعات موجود، می‌توان ویژگی‌های زیر را برای آن برشمرد:

• نوع خروجی: پتانسیومتری (مقاومت متغیر) – معمولاً مقاومت‌هایی مانند ۵ کیلواهم یا ۱۰ کیلواهم بسته به طول حرکتی.
• نوع فرآیند اندازه‌گیری: حرکت خطی از طریق شفت متصل به بدنه سنسور به داخل، که حرکت را به تغییر مقاومت تبدیل می‌کند.
• طول حرکتی (Measuring Stroke): احتمالاً متغیر، از حداقل‌های نسبتا کوچک تا بزرگ (مثلاً چند صد میلی‌متر)، مشابه آنچه در مدل‌های دیگر دیده شده است.
• دقت خطی (Linearity): انتظار می‌رود در محدوده ۰.۰۴±٪ تا ۰.۱±٪ بسته به طول و شرایط نصب باشد؛ مشابه استانداردهای صنعتی.
• رزولوشن (Resolution): با توجه به طراحی پتانسیومتری، رزولوشن بسیار خوب است (به‌عبارت دیگر، تغییرات بسیار کوچک هم قابل تشخیص).
• طول عمر مکانیکی: با توجه به بنرهای تبلیغاتی و طراحی صنعتی برند، انتظار می‌رود سنسور عمر بالا (میلیون‌ها سیکل) داشته باشد.
• نصب و رابط مکانیکی: شفت متصل، معمولاً با بوش یا یاتاقان لغزشی و اتصال یاتاقان توپی (Ball Joint) برای هم‌ترازی اتصالات.

طراحی و ساختار

در مدل ZSLM، شفت بیرون‌زده یکی از اجزای اصلی است که به رابط مکانیکی ماشین متصل می‌شود؛ این طراحی باعث می‌شود انتقال حرکت مستقیم‌تر و کم‌خطاتر باشد. نکاتی که در طراحی این مدل می‌توان برجسته کرد:

• شفت فولادی ضدزنگ با رزوه یا رابط استاندارد برای اتصال مکانیکی؛ این امر امکان نصب محکم و دقیق را فراهم می‌آورد.
• یاتاقان لغزشی یا رولری در داخل بدنه سنسور برای کاهش سایش و انحراف شفت. این ویژگی مهم است تا حرکت جانبی یا زاویه‌ای شفت باعث کاهش دقت نشود.
• بدنه از آلومینیوم آنودایز شده یا فولاد ضدزنگ ساخته شده که مقاومت در برابر خوردگی، شوک و لرزش را افزایش می‌دهد.
• اتصال یاتاقان توپی (ball joint) در انتهای شفت یا رابط نصب ممکن است وجود داشته باشد تا امکان هم‌ترازی خودکار را فراهم آورد و از بارهای جانبی جلوگیری شود.
• مسیر مقاومتی پتانسیومتری معمولاً از پلاستیک رسانا (Conductive Plastic) یا کربن رسانا ساخته شده و برس تماس از فلزات سخت یا آلیاژهای با استحکام بالا استفاده کرده است تا عمر مفید بالا و نویز کم فراهم شود.
• کانکتور یا سوکت استاندارد صنعتی (مثلاً Hirschmann یا صنعتی دیگر) برای اتصال الکتریکی تعبیه شده است، به همراه بست‌های نگهدارنده و پیچ‌های نصب برای سهولت نصب.

مزایا و نقاط قوت

1. دقت بالا و تکرارپذیری خوب: با طراحی شفت-دار، امکان نصب دقیق‌تر و کنترل بهتر حرکت وجود دارد که دقت نهایی را بهبود می‌بخشد.
2. نصب مطمئن‌تر در ماشین‌آلات صنعتی: برای شرایطی که رابط مکانیکی وجود دارد و شفت بیرون‌زده را می‌توان به بخش متحرک دستگاه متصل کرد، ZSLM گزینه بسیار مناسبی است.
3. طول عمر بالا: طراحی صنعتی، مواد با کیفیت و ساز و کار کاهش سایش موجب می‌شوند عمر مفید سنسور زیاد باشد.
4. سازگاری با سیستم‌های کنترل و اتوماسیون: خروجی پتانسیومتری به راحتی با PLC، کارت‌های ورودی مقاومتی یا انتقال‌دهنده‌های سیگنال سازگار است.
5. انعطاف‌پذیری در انتخاب طول و مقاومت: بسته به نیاز پروژه، طول شفت و بازه اندازه‌گیری قابل سفارشی‌سازی است (باید در سفارش به آن توجه شود).

محدودیت‌ها و نکات احتیاط

♣ به‌عنوان یک سنسور تماسی (mechanical contact)، مانند همه پتانسیومترها، بخش‌هایی وجود دارند که ممکن است در طول زمان دچار سایش شوند. بنابراین محیط نصب باید تا حد ممکن پاک، خشک و فاقد ذرات بزرگ باشد.

♣ نصب ناصحیح (مثلاً اجرای شفت با انحراف زیاد یا بار جانبی زیاد) می‌تواند باعث کاهش عمر، کاهش دقت یا شکست زودرس شود.

♣ در مقایسه با سنسورهای غیرتماسی (مثلاً مغناطیسی، القایی یا لیزری)، ممکن است محدودیت سرعت، عمر یا شرایط محیطی سخت‌تر (گرد و غبار زیاد، روغن، بخار) کمی شدیدتر باشد.

♣ هنگام انتخاب خروجی، مقاومت و طول سنسور، باید مطمئن شد که با سیستم کنترل موجود سازگار است؛ به عنوان مثال اگر مقاومت خروجی خیلی پایین یا خیلی بالا باشد ممکن است تطابق با ورودی PLC دشوار شود.

♣ محیط نصب از نظر دما، ارتعاش و شوک باید بررسی شود؛ اگر شرایط بسیار سخت باشد (لرزش شدید، دما بالا، ذراتزنگ یا روغن)، ممکن است نیاز به محافظ یا پوشش ویژه باشد.

نکات نصب و کاربردی

• مطمئن شوید شفت به صورت مستقیم و با حداقل انحراف جانبی نصب شده است؛ اگر امکان دارد از یاتاقان‌های راهنمای شفت یا پایه هم‌ترازی استفاده شود.
• کابل‌ها و سیم‌کشی را به گونه‌ای اجرا کنید که فشار مکانیکی یا خمیدگی زیاد روی کانکتور وارد نشود، و در صورت امکان از کابل‌های شیلددار استفاده شود تا نویز کاهش یابد.
• قبل از راه‌اندازی اولیه، اطمینان حاصل کنید که بازه اندازه‌گیری به درستی با سیستم کنترل تطابق دارد (مثلاً «۰» دستگاه با «۰» سیستم کنترل منطبق باشد، و انتهای شفت در موقعیت درست).
• در محیط‌های با گرد و غبار یا روغن، استفاده از محافظ یا رینگ آب‌بندی اضافی توصیه می‌شود. همچنین بازبینی دوره‌ای برای وجود ذرات بزرگ یا مواد چسبنده روی شفت انجام شود.
• اگر پروژه دارای سرعت بالا یا سیکل زیاد است، دوره نگهداری (مانند پاک‌سازی شفت، روانکاری متعادل، بررسی یاتاقان‌ها) را در برنامه سرویس خود قرار دهید.
• هنگام سفارش، پارامترهای مهم را با تأمین‌کننده نهایی تأیید کنید: طول حرکتی، مقاومت خروجی، خروجی سیگنال (مثلاً ۱۰ – ۰ ولت، ۵ – ۰ ولت یا مقاومت متغیر)، نوع کانکتور، درجه حفاظت (IP)، و مواد سازنده بدنه و شفت.
