| مدل | QTZ-1 | QTZ-2/5 | QTZ-4 | QTZ-6 | QTZ-10 |
|---|---|---|---|---|---|
| شرکت سازنده | Creat Wit | ||||
| کشور سازنده | چین | ||||
| سری | QTZ | ||||
| دامنه اندازهگیری فشار (kPa) | ۱۰۰ ~ -۱۰۰ | ۱۰۰- ~ ۲۵۰ | ۱۰۰- ~ ۴۰۰ | ۱۰۰- ~ ۶۰۰ | ۱۰۰- ~ ۱۰۰۰ |
| حداقل فشار (kPa) | ۵ | ۵ | ۱۰ | ۱۰ | ۱۰ |
| سطح مقطع اسمی (cm³) | ۵ | ۵ | ۲ | ۲ | ۲ |
| فشار وزنهها (kPa) | ۱ • ۲ • ۵ • ۱۰ • ۲۰ • | • ۵ • ۱۰ • ۲۰ • ۵۰ | • ۵ • ۱۰ • ۲۰ • ۵۰ • ۱۰۰ | • ۵ • ۱۰ • ۲۰ • ۵۰ • ۱۰۰ | • ۵ • ۱۰ • ۲۰ • ۵۰ • ۱۰۰ |
| تعداد وزنهها (piece) | ۲.۱ • ۱ • ۱ • ۴ • | • ۱ • ۲ • ۱ • ۴ | • ۱ • ۲ • ۱ • ۱ • ۳ | • ۱ • ۲ • ۱ • ۱ • ۵ | • ۱ • ۲ • ۱ • ۱ • ۹ |
| جنس وزنهها | فولاد ضد زنگ غیر مغناطیسی | ||||
| اتصال | M20×1.5 | ||||
| دقت | • ۰.۰۰۵٪ • ۰.۰۱٪ • ۰.۰۲٪ • ۰.۰۵٪ |
||||
| دما [C°] و رطوبت [RH] | • ۰.۰۰۵ | ۰.۰۱: ۲۰ ± ۱ و ۴۰٪ ~ ۸۰٪ • ۰.۰۲ | ۰.۰۵: ۲۰ ± ۲ و ۴۰٪ ~ ۸۰٪ |
||||
| منبع تغذیه | AC 220V 50Hz | ||||

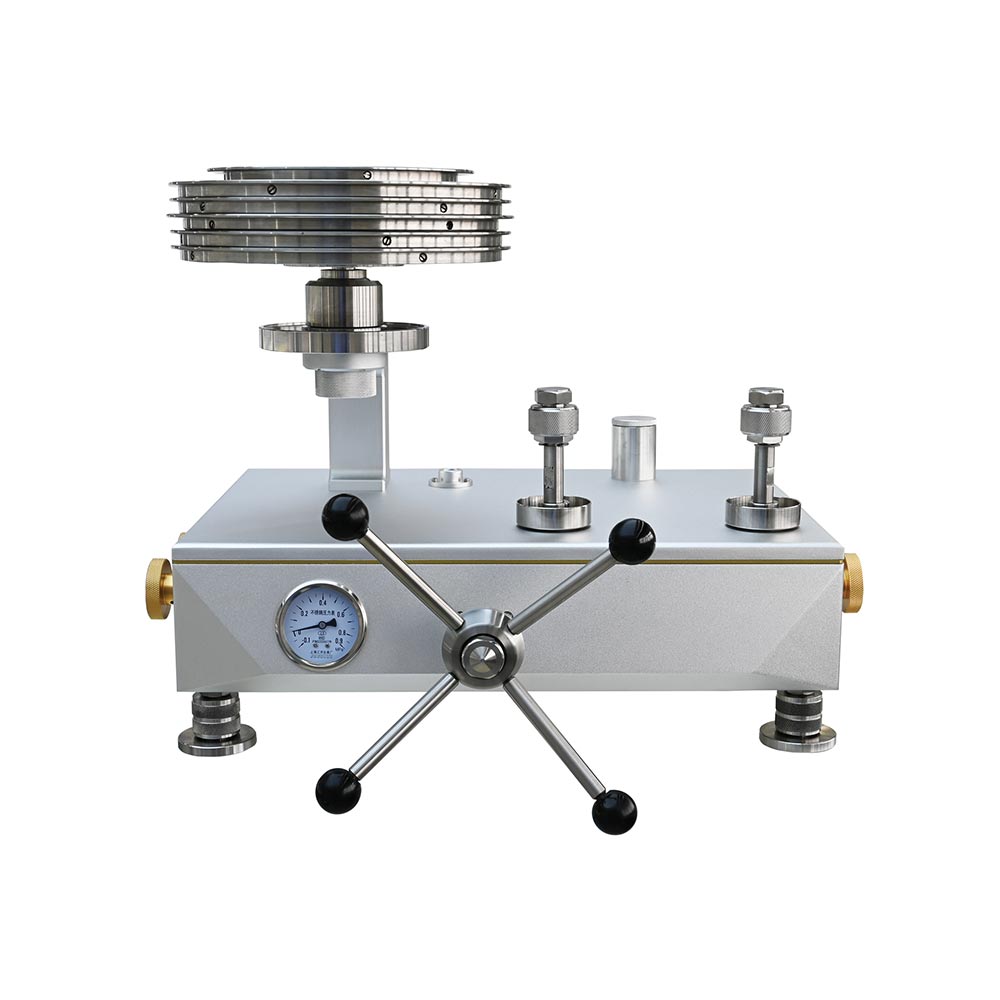

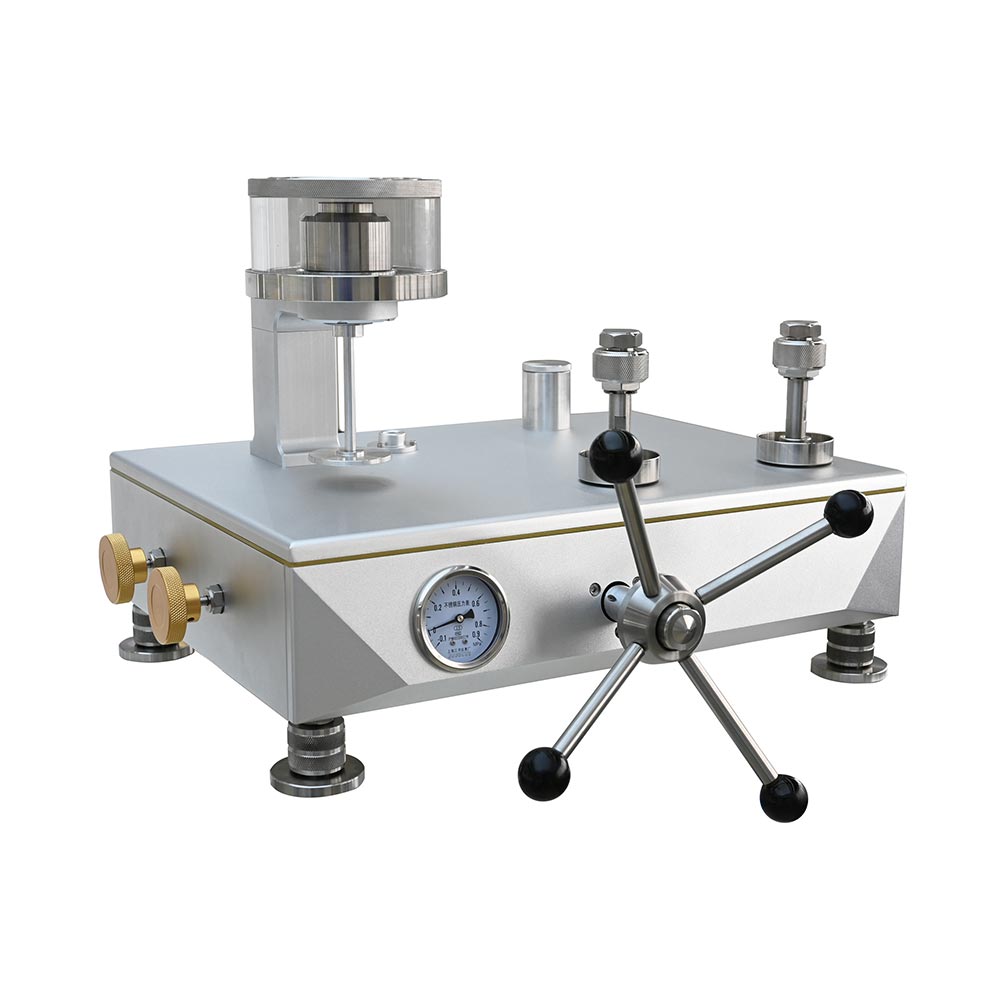

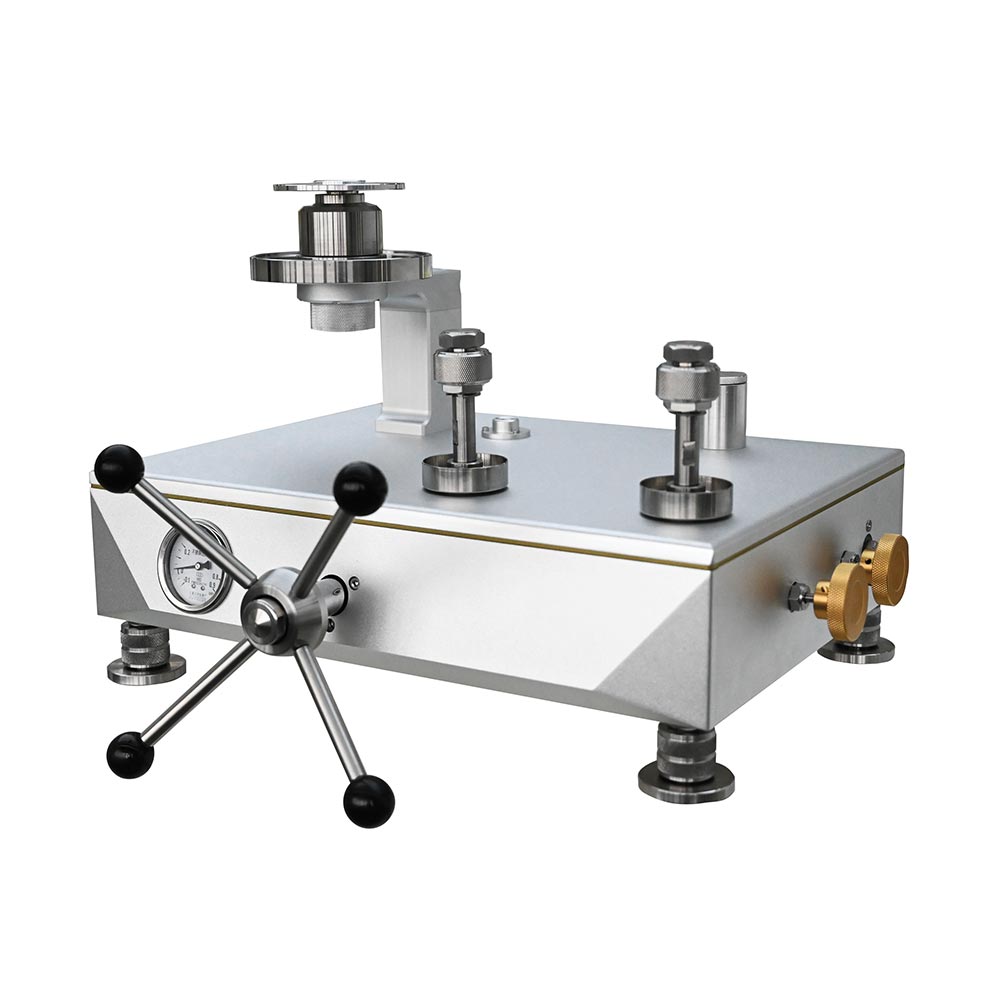

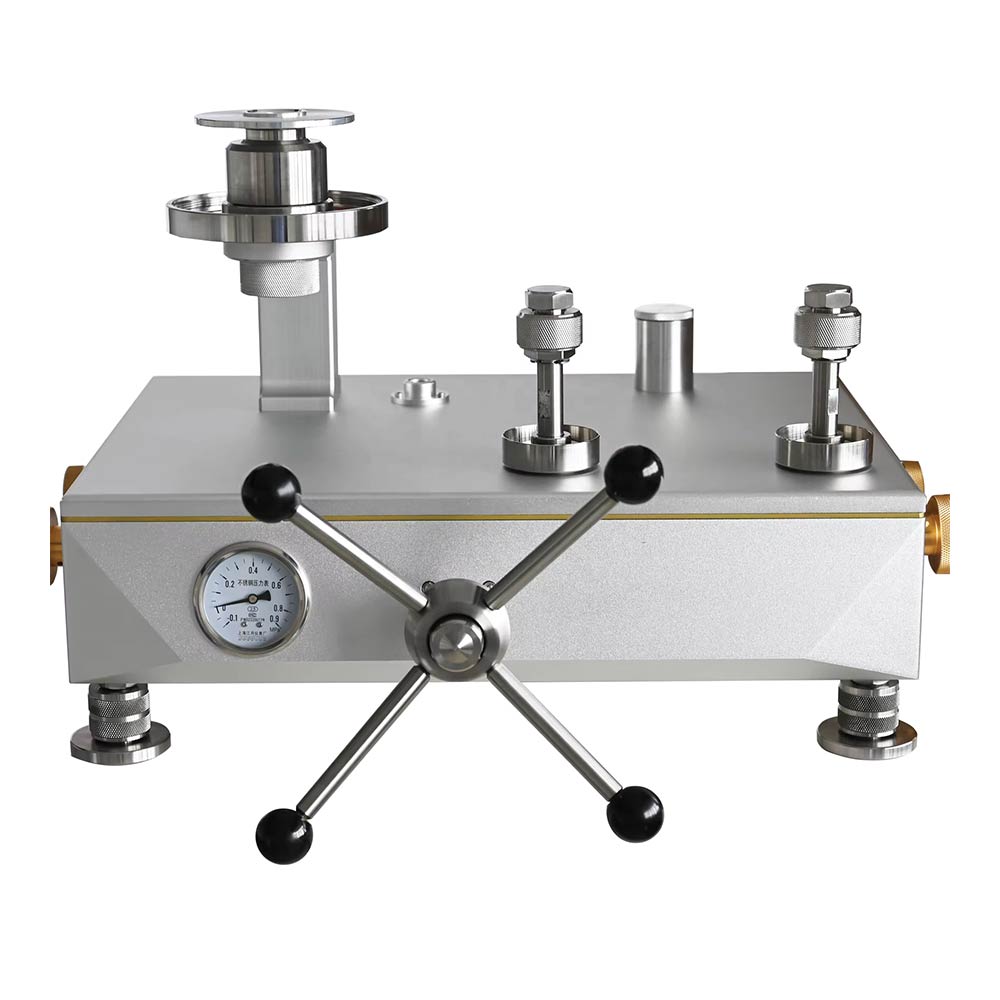

ددویت تستر پنوماتیک QTZ – کالیبراسیون فشار از وکیوم تا ۱۰ بار
جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.
ویژگیها:
- دامنه اندازهگیری فشار: تا ۱۰ بار / ۱۵۰ psi در ناحیه فشار مثبت | تا ۱- بار / ۱۴.۵- psi در محدوده خلأ
- دقت (FS%): ۰.۰۵ | ۰.۰۲ | ۰.۰۱ | ۰.۰۰۵از مقدار خوانش
- اتصال مکانیکی: رزوه مادگی M20×1.5، با امکان ارائه آداپتور در ابعاد و اندازههای مختلف
- مجهز به واحد فیلتر: بهمنظور جلوگیری از ورود ذرات و آلودگیها به داخل دستگاه
- کالیبراسیون کارخانهای: بهصورت استاندارد همراه دستگاه ارائه میشود و قابلیت رهگیری به استانداردهای ملی را دارا است
- وزنهها: ساختهشده از فولاد ضدزنگ و دارای قابلیت تنظیم متناسب با شتاب گرانش محلی
- تنظیم دقیق فشار: از طریق شیر تنظیم
سود شما از خرید این محصول:
- ارسال سریع و رایگان به سراسر نقاط ایران
- ضمانت اصالت و سلامت فیزیکی کالا
- پشتیبانی فنی قبل و پس از خرید
معرفی ددویت تستر پنوماتیک QTZ – کالیبراسیون فشار از وکیوم تا ۱۰ بار
ددویت تسترها دقیقترین ابزارهای موجود در بازار برای کالیبراسیون تجهیزات اندازهگیری فشار الکترونیکی و مکانیکی بهشمار میروند. اندازهگیری مستقیم فشار ( P = F/A )، در کنار استفاده از مواد اولیه با کیفیت بسیار بالا، امکان دستیابی به عدمقطعیت اندازهگیری بسیار ناچیز را فراهم کرده و در عین حال از پایداری بلندمدت بسیار عالی برخوردار است. به همین دلیل، ددویت تسترها سالهاست که بهطور گسترده در کارخانهها، آزمایشگاههای کالیبراسیون صنعتی، مؤسسات ملی اندازهشناسی و مراکز تحقیقاتی مورد استفاده قرار میگیرند.
ددویت تستر QTZ یک ابزار مرجع فشار با دقت بسیار بالا است که سیال کاری آن هوا میباشد و قابلیت اندازهگیری و کالیبراسیون فشار گیج، فشار مطلق و خلأ را دارا است. این دستگاه میتواند با واحدهای psi ،bar ،kgf/cm² و MPa ارائه شود. طراحی مستحکم این تجهیز در کنار دقت بالا، سرعت عملکرد مناسب و سهولت کاربری، آنرا به ابزاری قابلاعتماد برای کاربردهای حرفهای کالیبراسیون تبدیل کرده است.
سری QTZ مطابق با مقررات ملی صحهگذاری و تأیید اندازهشناسی چین شامل استاندارد JJG1086-2013 با عنوان «گیج فشار پیستونی پنوماتیکی» و استاندارد JJG99-2022 با عنوان «وزنه» طراحی و تولید شده است.
ددویت تستر پنوماتیکی از نظر دوام بلندمدت، حساسیت، تکرارپذیری و دقت اندازهگیری، عملکردی برتر نسبت به ددویت تستر هیدرولیکی ارائه میدهد.
اصل عملکرد ددویت تستر پنوماتیک QTZ
فشار بهعنوان نسبت نیرو به سطح تعریف میشود:
Pressure = Force / Area یا P = F/A
بر این اساس، بخش اصلی ددویت تستر QTZ یک مجموعه پیستون – سیلندر با دقت ساخت بسیار بالا است که با اعمال بار وزنه بر روی آن، نقاط مختلف آزمون فشار ایجاد میگردد. مقدار بار وزنه متناسب با فشار هدف بوده و این تناسب از طریق وزنههایی با درجهبندی دقیق و بهینه حاصل میشود. بهصورت استاندارد، این وزنهها بر اساس شتاب گرانش مرجع (9.80665 m/s²) ساخته میشوند، اما قابلیت تنظیم متناسب با موقعیت جغرافیایی محل استفاده و کالیبراسیون مطابق با مقررات ملی صحهگذاری اندازهشناسی نیز وجود دارد.

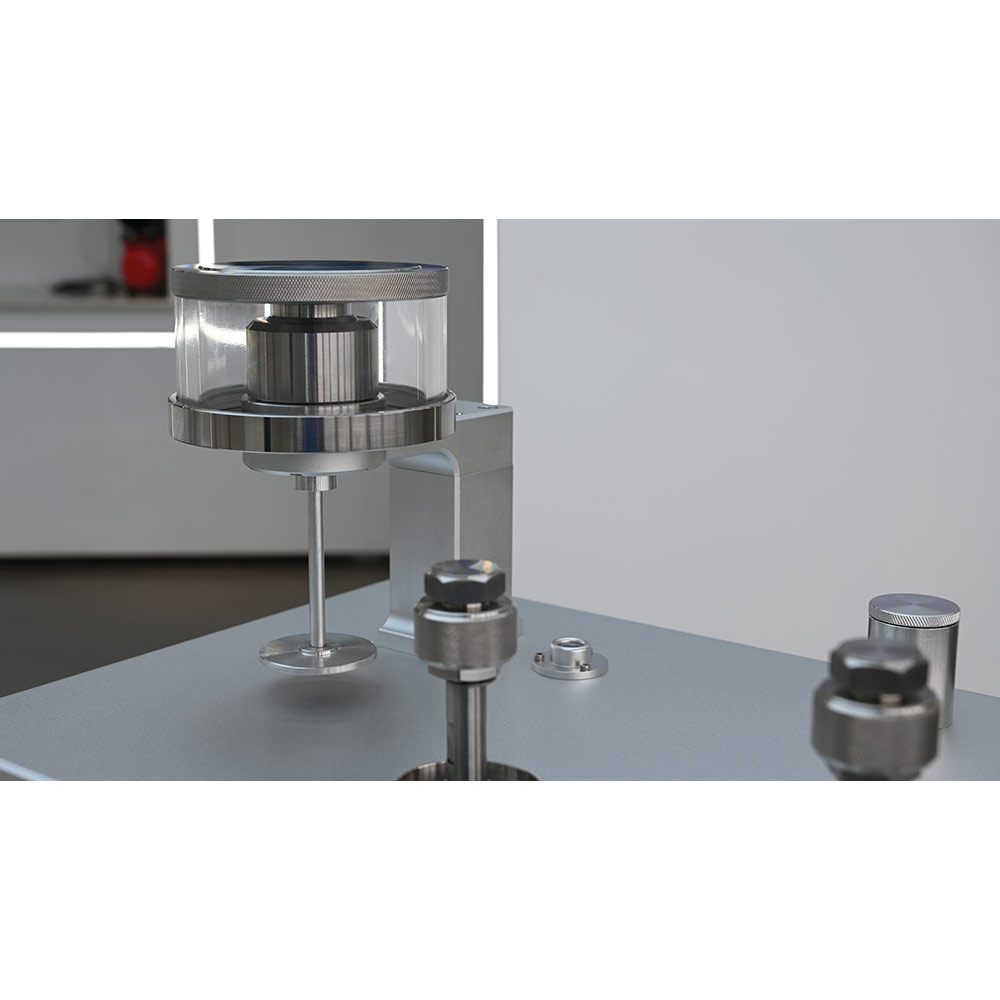

سیستم پیستون–سیلندر
- جنس: پیستون و سیلندر هر دو از کاربید تنگستن ساخته شدهاند. این ماده در مقایسه با سایر مواد، دارای ضرایب انبساط بسیار پایین در برابر فشار و دما بوده که منجر به خطی بودن بسیار مطلوب سطح مؤثر پیستون و دستیابی به دقت اندازهگیری بسیار بالا میشود.
- ساختار: طراحی سیستم پیستون–سیلندر بهصورت ضدشکست شفت و ضداصطکاک انجام شده است. همچنین تنها با یک مجموعه پایه و سیستم پیستون، امکان انجام کالیبراسیون فشار مثبت و خلأ بهطور همزمان فراهم میگردد.
- طراحی ماژولار: مجموعه پیستون میتواند بهصورت مستقل و بدون نیاز به ارسال پایه دستگاه، جهت کالیبراسیون ارسال شود که این ویژگی منجر به کاهش هزینههای نگهداری و سرویس میشود.
وزنهها
- روش بارگذاری وزنهها: هر وزنه دارای شماره مشخص بوده و باید به ترتیب تعیینشده بارگذاری شود. در فشار مثبت، وزنهها بهوسیله صفحه نگهدارنده روی یکدیگر قرار میگیرند، در حالی که در فشار منفی (خلأ)، از میله باربر برای بالا کشیدن وزنههای باز استفاده میشود.
- وزنههای استاندارد: ساختهشده از فولاد ضدزنگ غیرمغناطیسی، مقاوم در برابر سایش و آلودگی، با قابلیت تمیزکاری آسان و حفظ وزن ثابت در طولانیمدت. وزنهها بر اساس شتاب گرانش محلی تصحیح میشوند. بنا به نیاز کاربر، امکان تجهیز دستگاه به وزنههای kg یا MPa وجود دارد.
- تصحیح گرانش: وزنهها قابلیت تصحیح بر اساس شتاب گرانش محلی محل استفاده را دارند. از آنجا که شتاب گرانش با موقعیت جغرافیایی تغییر میکند و این تغییر بهطور مستقیم بر نیروی اعمالی وزنهها و دقت ددویت تستر تأثیر میگذارد، هر دستگاه میتواند بدون هزینه اضافی بر اساس گرانش محلی کالیبره شود. در صورت عدم اعلام، دستگاه بر اساس گرانش استاندارد 980.665 cm/s² کالیبره خواهد شد.

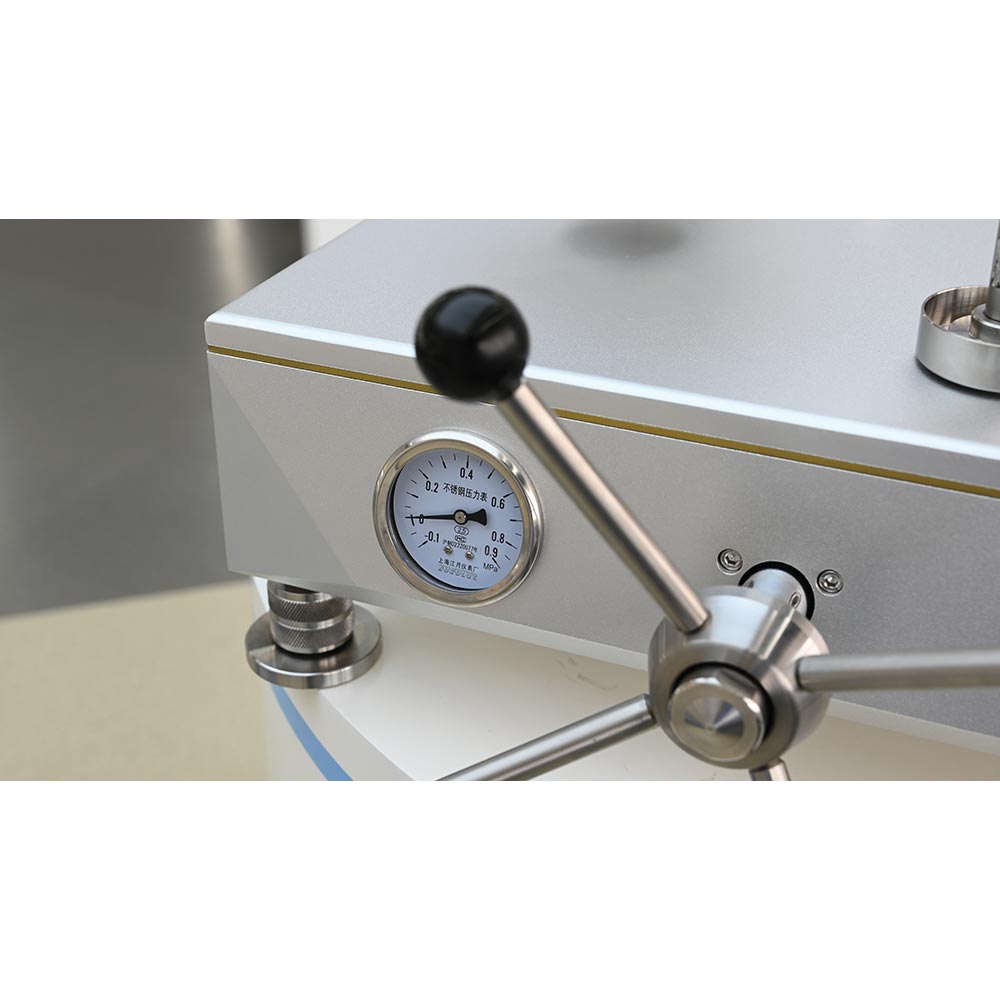

پایه دستگاه
- حفاظت با شیر قطع دوگانه: مجهز به شیرهای قطع مستقل برای خلأ و فشار مثبت که امکان بستهشدن همزمان هر دو شیر را فراهم کرده و عملکردی مشابه مولد فشار ایجاد میکند. این طراحی امکان صحهگذاری همزمان دو گیج تحت آزمون را فراهم نموده و از بروز نشتی احتمالی جلوگیری میکند. علاوه بر این، وجود فیلتر چندمرحلهای از ورود گردوغبار به داخل پیستون جلوگیری کرده و مانع کاهش دقت اندازهگیری میشود.
- سبکوزن و مقیاسپذیر: استفاده از آلیاژ آلومینیوم هوافضایی در ساخت پایه، استحکام بالا را در کنار وزن کم فراهم کرده و امکان توسعه چندایستگاهی قدرتمند را مهیا میسازد. پایش بلادرنگ دادههای تنظیم فشار، ریسک ایجاد اضافهفشار را کاهش میدهد.
- تنظیم دقیق و پایدارسازی فشار: مجهز به ساختار پیچ تنظیم دقیق داخلی با آببندی بسیار مناسب. در حین تنظیم فشار، پیچ تنظیم بیرونزده نمیشود که این موضوع علاوه بر صرفهجویی قابلتوجه در فضا، ایمنی و پایداری عملکرد را افزایش میدهد.
| کاربردها | صنایع |
|---|---|
| استاندارد اولیه برای کالیبراسیون مقیاس فشار در محدوده پنوماتیکی تا ۱۰ بار (۱۵۰ psi) در ناحیه فشار مثبت و تا -1 بار [-14.5 psi] در محدوده خلأ. | هوافضا و اویونیک |
| ابزار مرجع برای استفاده در کارخانهها و آزمایشگاههای کالیبراسیون بهمنظور آزمون، تنظیم و کالیبراسیون تجهیزات اندازهگیری فشار. | ابزار دقیق و اندازهگیری |
| تولیدکنندگان تجهیزات اویونیک و صنایع هوافضا | تولید تجهیزات آزمایشگاهی و خدمات کالیبراسیون |
| آزمایشگاههای کالیبراسیون |
