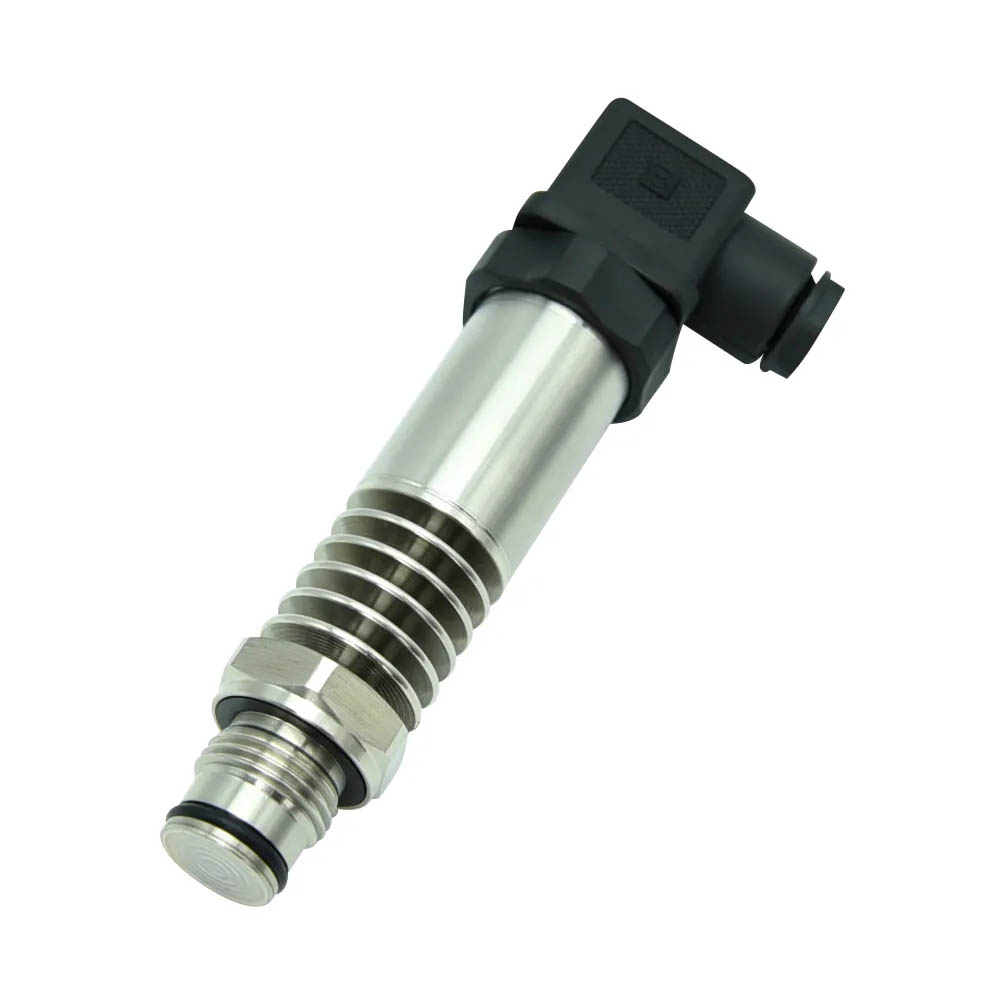

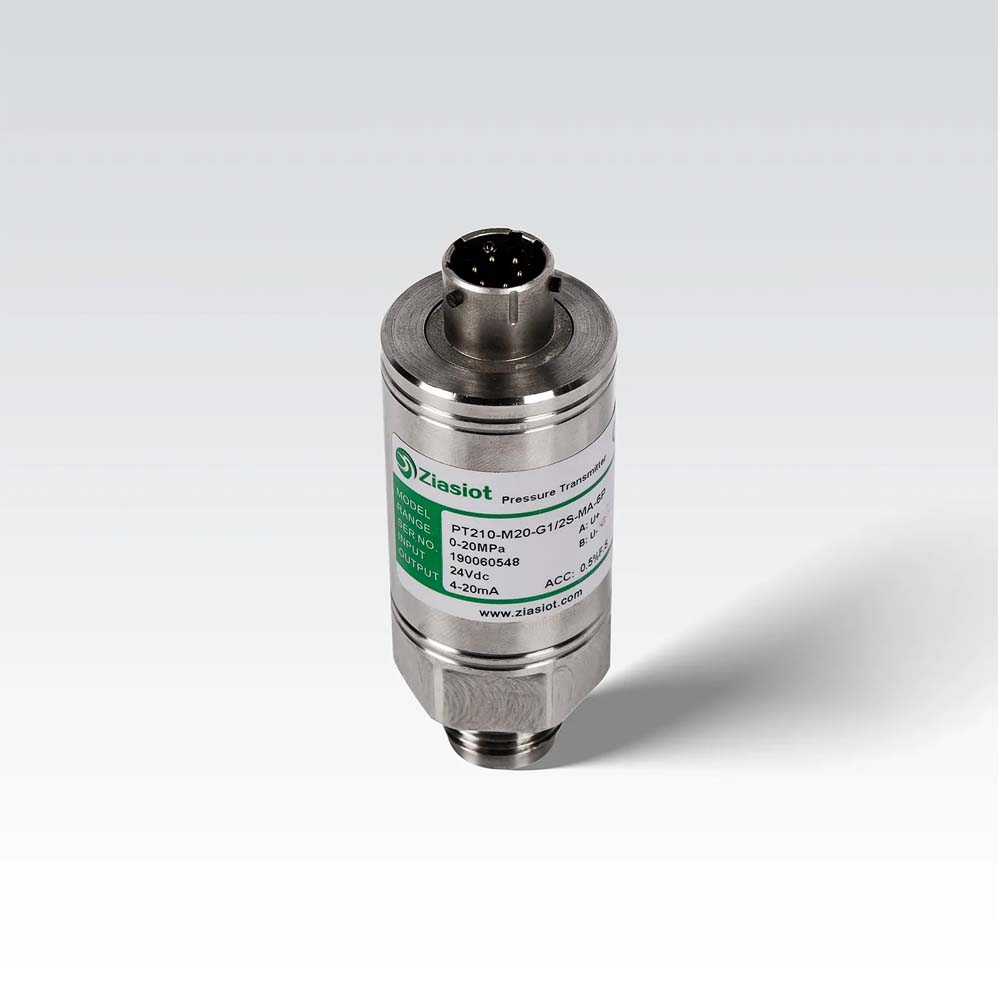

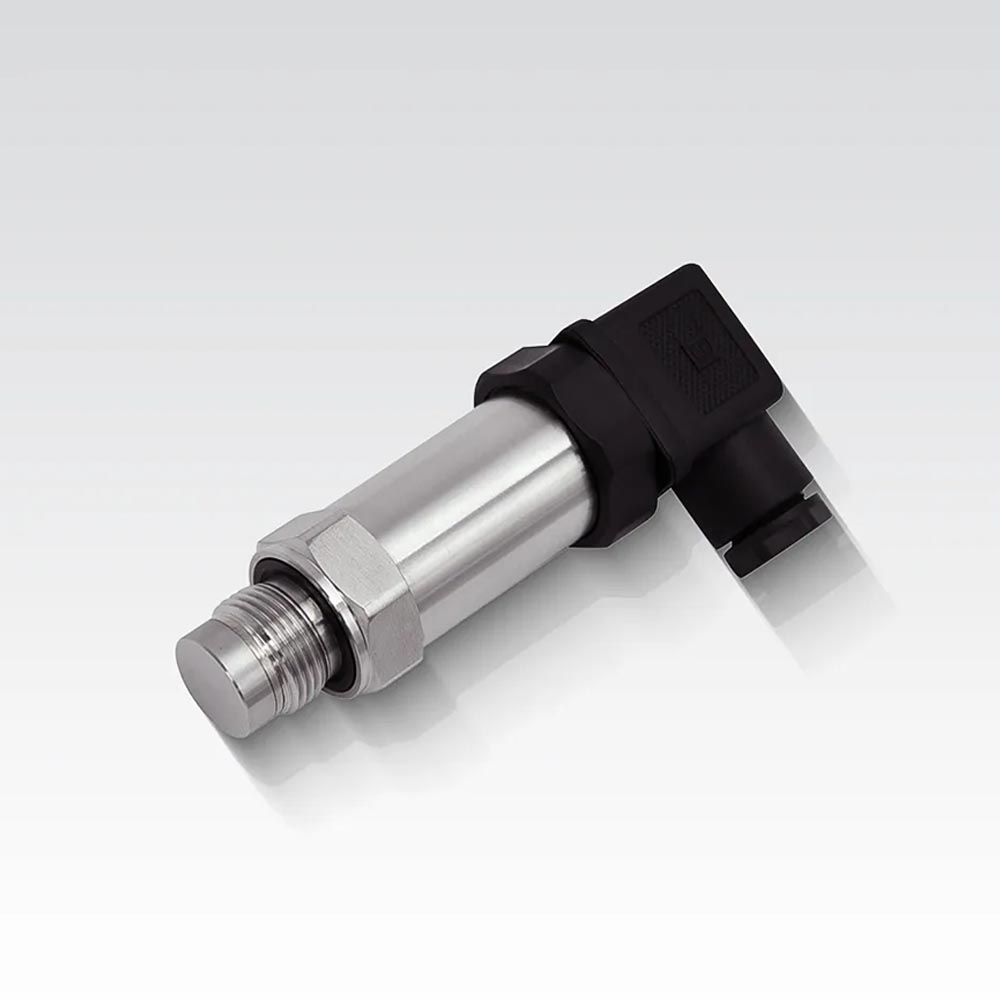

ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH فشار بالا و مناسب صنایع غذایی و بهداشتی

معرفی ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH فشار بالا و مناسب صنایع غذایی و بهداشتی

ترانسمیترهای فشار فیلم تخت سری PT210AS/AH به‌طور دقیق برای کاربردهای بهداشتی طراحی شده‌اند. این ترانسمیترها که با هسته سنسور استرین گیج و ساختار فولاد ضد زنگ ساخته شده‌اند، مطمئن و پایدار در فرآیند عمل می‌کنند.

طراحی بدون حفره آن‌ها اندازه‌گیری دقیق را حتی در سیالات با ویسکوزیته بالا یا مملو از ذرات تضمین می‌کند. با گزینه‌هایی برای محفظه‌های مختلف، اتصالات الکتریکی و سیگنال‌های خروجی، آن‌ها تطبیق‌پذیری را برای صنایع مختلف مانند نفت و گاز، داروسازی، و غذا و نوشیدنی ارائه می‌دهند.

این سنسورها برای اندازه‌گیری سطح هیدرواستاتیک، نظارت بر فشار هوا، و در فرآیندهای سخت مانند CIP و SIP عالی هستند، دقت و طول عمر را تضمین می‌کنند.

قابلیت‌ها:

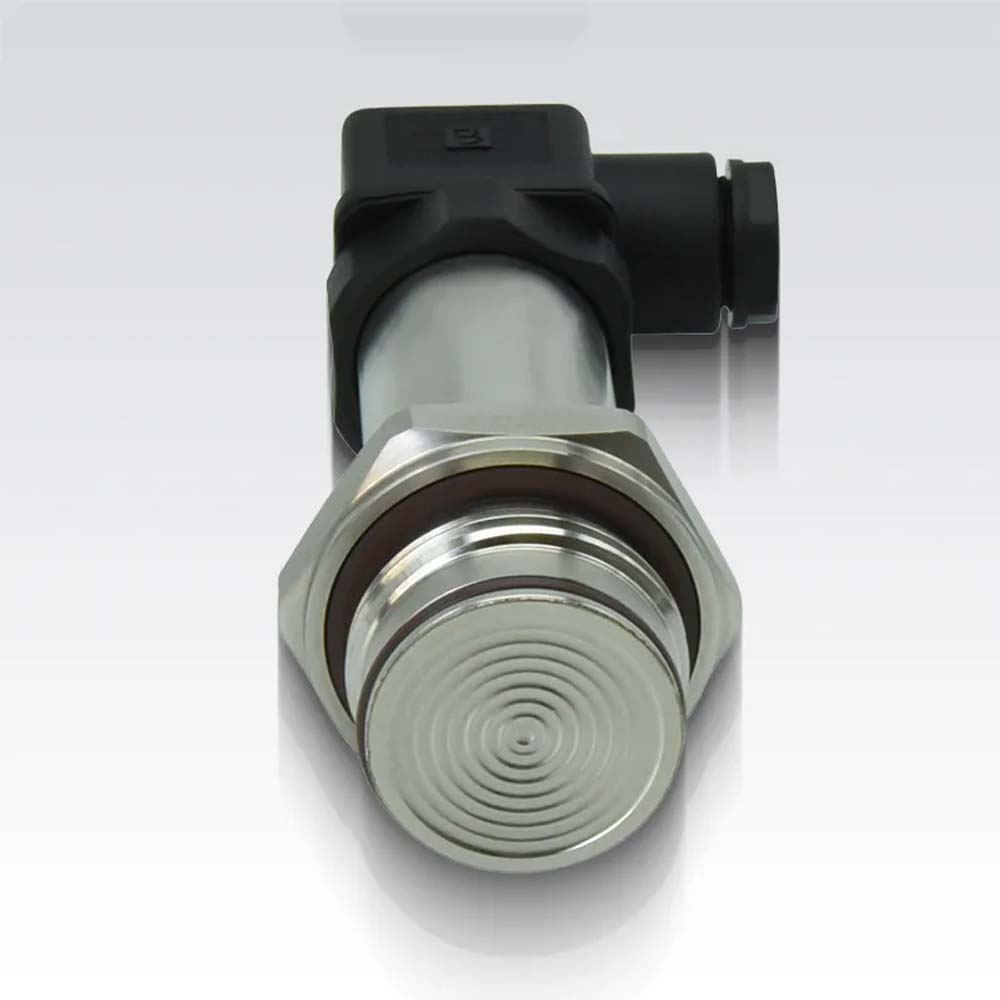

• دیافراگم موجدار بدون حفره

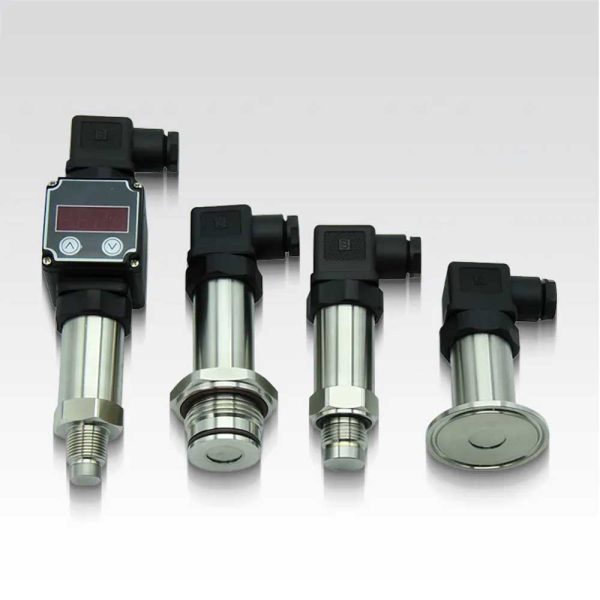

• انواع مختلف بدنه
• دیافراگم مسطح کاملا سخت
• بسیار مطمئن
• قابلیت انتخاب بین چندین نوع اتصال الکتریکی مختلف
• قابلیت انتخاب بین سیگنال‌های خروجی مختلف
• قابلیت انتخاب بین اتصالات فرآیند بهداشتی متعدد
• زبری سطح بهداشتی Ra <0.38 میکرومتر



در ارتباط با این محصول بخوانید:

• راهنمای عملی سنسور فشار دیافراگمی برای مهندسین | دستورالعمل نصب و استفاده
• این موارد را درباره سنسور های فشار در ۱۴۰۳ بدانید!
• آموزش جامع ترانسمیتر های فشار صنعتی برای مبتدین

بررسی تخصصی ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH

اصل عملکرد این سری ترانسمیتر فشار دیافراگمی مبتنی بر پل ویتستون، استرین گیج یکی از روش‌های متداول و دقیق در اندازه‌گیری فشار است. در این فناوری، از یک مدار الکتریکی به نام پل ویتستون استفاده می‌شود که تغییرات بسیار جزئی در مقاومت الکتریکی را با دقت بالا تشخیص می‌دهد.

هنگامی‌ که فشار به دیافراگم حسگر وارد می‌شود، دیافراگم به‌طور میکروسکوپی تغییر شکل می‌دهد. بر روی این دیافراگم، مقاومت‌های الکتریکی بسیار ظریفی به نام استرین گیج نصب شده‌اند. این استرین گیج‌ها با کشیده یا فشرده شدن، مقاومتشان تغییر می‌کند. مدار پل ویتستون این تغییرات مقاومت را به سیگنال الکتریکی تبدیل می‌کند که نشان‌دهنده میزان فشار واردشده است.

مزایای فناوری پل ویتستون، استرین گیج:

• دقت و حساسیت بالا: این روش توانایی شناسایی تغییرات بسیار جزئی فشار را دارد و برای کاربردهای صنعتی دقیق بسیار مناسب است.
• پایداری و اطمینان بالا: این فناوری در طول سال‌ها عملکردی پایدار از خود نشان داده و در شرایط مختلف محیطی قابل‌اعتماد است.
• مقرون‌به‌صرفه بودن: نسبت به برخی فناوری‌های نوین‌تر، هزینه تولید و نگهداری کمتری دارد، در عین حال عملکرد دقیقی ارائه می‌دهد.
• قابلیت جبران دمایی: بسیاری از این ترانسمیترها دارای سیستم جبران‌سازی دمایی هستند که دقت دستگاه را در شرایط دمایی متغیر حفظ می‌کند.

معایب فناوری پل ویتستون، استرین گیج:

• حساسیت به تغییرات شدید دمایی: در صورت عدم جبران‌سازی مناسب، عملکرد سنسور ممکن است در دماهای بسیار بالا یا پایین تحت تاثیر قرار گیرد.
• تاثیرپذیری از تنش‌های مکانیکی خارجی: نصب نادرست یا وارد شدن تنش مکانیکی به بدنه دستگاه می‌تواند باعث اختلال در دقت اندازه‌گیری شود.
• ماهیت آنالوگ سیگنال خروجی: این نوع سنسورها سیگنال آنالوگ تولید می‌کنند و برای استفاده در سیستم‌های دیجیتال ممکن است نیاز به مبدل آنالوگ به دیجیتال داشته باشند.

در مجموع، اگر به‌دنبال راه‌حلی قابل‌اعتماد، دقیق و آزموده‌شده برای اندازه‌گیری فشار در کاربردهای صنعتی هستید، فناوری استرین گیج با پل ویتستون یکی از گزینه‌های بسیار مناسب و پرکاربرد به شمار می‌رود.

هنگامی که در دیتاشیت ترانسمیتر فشار دیافراگمی عنوان می‌شود که دستگاه دارای مرجع فشاری از نوع گیج (فشار نسبی) است، منظور نوع مرجع اندازه‌گیری فشار در این ترانسمیتر است. در این حالت، ترانسمیتر فشار دیافراگمی را نسبت به فشار اتمسفر محیط اندازه‌گیری می‌کند. به‌عبارت‌دیگر، وقتی فشار قرائت‌شده صفر باشد، به این معناست که فشار داخل سیستم با فشار اتمسفر برابر است.

در صورتی که ترانسمیتر فشار دیافراگمی عدد بالاتری نمایش دهد، یعنی فشار داخل سیستم بیشتر از فشار جو است. این نوع اندازه‌گیری، در بسیاری از کاربردهای صنعتی رایج است، زیرا در عمل، معمولاً ما علاقه‌مند هستیم بدانیم سیستم چقدر فشار بیشتر یا کمتر از محیط اطراف خود دارد.

مزایای ترانسمیتر فشار دیافراگمی گیج:

• مناسب برای سیستم‌های باز مانند مخازن، لوله‌کشی‌ها یا سیستم‌های تهویه، که فشار آن‌ها با جو در ارتباط است.
• خوانش و تفسیر آسان دارد، چون نشان می‌دهد چقدر فشار بیشتر از جو در سیستم وجود دارد.
• هزینه کمتر نسبت به ترانسمیترهای فشار مطلق دارد.

نکاتی که باید در نظر گرفت:

♦ در صورتی که نیاز به اندازه‌گیری فشار در سیستم‌های کاملاً بسته یا با دقت علمی بالا دارید، و نمی‌خواهید فشار اتمسفر در نتایج دخالت داشته باشد، نوع گیج مناسب نخواهد بود. در این شرایط باید از ترانسمیتر فشار مطلق استفاده شود.

♦ دقت قرائت فشار گیج ممکن است در اثر تغییرات ارتفاع یا شرایط آب‌وهوایی (در صورت عدم وجود جبران‌ساز داخلی) کمی تحت تاثیر قرار گیرد.

محدوده اندازه‌گیری فشار در یک ترانسمیتر فشار نشان‌دهنده بازه‌ای است که دستگاه می‌تواند در آن به‌صورت دقیق و قابل اطمینان، فشار سیال را اندازه‌گیری کند. انتخاب مناسب این محدوده برای کاربرد خاص اهمیت بالایی دارد؛ چراکه اگر فشار فرآیند از این بازه بیشتر باشد، ممکن است به حسگر آسیب برسد یا اندازه‌گیری نادرست انجام شود. همچنین انتخاب محدوده‌ای که بیش از حد بزرگ‌تر از فشار واقعی فرآیند باشد، دقت اندازه‌گیری را کاهش می‌دهد. بنابراین، تطابق دقیق بین محدوده کاری ترانسمیتر و شرایط فرآیند، نقش کلیدی در کارایی و دقت سیستم دارد.

دامنه اندازه‌گیری فشار در ترانسمیتر فشار دیافراگمی سری PT210AS/AH برای فشار مرجع گیج، از ۱۰۰ – ۰ بار تا  از ۲۰۰۰ – ۰ بار می‌باشد. هر یک از مدل‌های این سری به‌صورت مجزا توسط کارخانه برای یک محدوده مشخص فشار کالیبره می‌شوند و شما بر اساس نیاز فرایندی خود، محدوده مناسب را انتخاب می‌کنید.

• اگر در سیستم‌هایی با فشار بالا مانند سیستم‌های هیدرولیک، کمپرسورهای صنعتی یا خطوط گاز پرفشار کار می‌کنید، به مدل‌هایی با محدوده بالاتر (مثلاً ۶۰۰ یا ۱۰۰۰ بار) نیاز خواهید داشت.
• برای کاربردهای عمومی‌تر مانند خطوط آب، فرآیندهای صنعتی معمولی یا تجهیزات کنترل فشار متوسط، مدل‌های با محدوده پایین‌تر (۱۰۰ تا ۴۰۰ بار) مناسب هستند.
• انتخاب صحیح بسیار مهم است: اگر محدوده را خیلی بالا انتخاب کنید، دقت و تفکیک‌پذیری ترانسمیتر فشار دیافراگمی افت می‌کند؛ اگر خیلی پایین باشد، احتمال آسیب به سنسور بر اثر فشار بیش از حد وجود دارد.

در مجموع، این مشخصه نشان می‌دهد که ترانسمیتر فشار دیافراگمی در این سری خاص می‌تواند فشار را از صفر (نسبت به فشار اتمسفر) تا یکی از مقادیر ذکرشده (تا حداکثر ۲۰۰۰ بار) اندازه‌گیری کند، بسته به مدلی که انتخاب می‌شود.

مشخصات عملکرد ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH

وقتی در دیتاشیت این سری عنوان می‌شود که دقت ترانسمیتر فشار 0.25±% FS یا 0.5±% FS است، منظور میزان خطای مجاز دستگاه نسبت به کل محدوده اندازه‌گیری (Full Scale) آن است.

برای مثال، اگر از مدلی با محدوده فشار ۰ تا ۱۰۰۰ بار استفاده می‌کنید:

• دقت 0.25±% FS به معنای حداکثر خطای ۲.۵± بار خواهد بود.
• دقت 0.5±% FS نیز معادل حداکثر خطای ۵± بار خواهد بود.

این بدان معناست که در هر نقطه از بازه اندازه‌گیری، ممکن است قرائت فشار تا این مقدار خطا داشته باشد.

♦ اگر سیستم شما نیازمند اندازه‌گیری دقیق و حساس است، نسخه 0.25±% FS به دلیل خطای کمتر، انتخاب بهتری خواهد بود. این دقت بالا برای کاربردهایی مانند کالیبراسیون دقیق، کنترل فرآیندهای حساس، یا سیستم‌های ایمنی ضروری است.

♦ در مقابل، اگر کاربرد شما عمومی‌تر است و چند بار خطا قابل قبول است (مانند پایش وضعیت یا کنترل غیرحیاتی)، دقت ±0.5% FS نیز کفایت می‌کند و معمولاً قیمت پایین‌تری دارد.

پایداری بلندمدت یکی از ویژگی‌های مهم در ترانسمیترهای فشار است که بیانگر میزان تغییر یا انحراف احتمالی خروجی دستگاه در طول زمان، بدون تغییر در شرایط فرآیند، می‌باشد. به‌عنوان مثال در ترانسمیتر فشار دیافراگمی سری PT210AS/AH، در مشخصات فنی ذکر شده پایداری بلند مدت ≤ 0.2±% FS در سال، به این معناست که حداکثر تغییر خروجی در طول یک سال، کمتر از ۰.۲ درصد از کل بازه اندازه‌گیری خواهد بود. این پارامتر به‌ویژه در کاربردهایی که به دقت مداوم و پایدار در بازه‌های زمانی طولانی نیاز دارند، اهمیت فراوانی دارد. پایداری بلندمدت، موجب کاهش دفعات کالیبراسیون، افزایش اعتماد به داده‌ها و کاهش هزینه‌های تعمیر و نگهداری در سیستم‌های صنعتی می‌شود.

در واقع این عدد نشان‌دهنده این است که ترانسمیتر فشار دیافراگمی در برابر فرسایش زمانی، تغییرات دما، ارتعاشات مکانیکی و عوامل محیطی تا چه حد مقاوم است و خروجی آن در بلندمدت چقدر قابل اعتماد باقی می‌ماند.

در یک جمله:

این ترانسمیتر فشار دیافراگمی در گذر زمان، پایداری خوبی از خود نشان می‌دهد.

از دیگر قابلیت‌های ترانسمیتر فشار دیافراگی سری PT210AS/AH قابلیت تنظیم نقطه صفر و نقطه اسپن است. قابلیت  Zero and Span Adjustable به این معناست که ترانسمیتر فشار دیافراگمی امکان تنظیم و کالیبراسیون دستی یا دیجیتال دو نقطه کلیدی را فراهم می‌کند:

• تنظیم صفر (Zero Adjustment): تنظیم خروجی ترانسمیتر در زمانی که هیچ فشاری وجود ندارد (یا در یک فشار مرجع پایین).
• تنظیم اسپن (Span Adjustment): تنظیم خروجی ترانسمیتر در فشار حداکثر یا نقطه پایان محدوده اندازه‌گیری.

وجود این قابلیت‌ها به شما اجازه می‌دهد تا:

1. ترانسمیتر را با شرایط نصب خاص (مثل نصب در ارتفاع یا اعمال فشار خطی) تطبیق دهید.
2. کالیبراسیون اختصاصی برای بازه‌ای کوچکتر از بازه نامی انجام دهید (مثلاً ۲۰۰ تا ۶۰۰ بار به‌جای ۰ تا ۱۰۰۰ بار).
3. خطاها و تغییرات جزئی در طول زمان را اصلاح کنید.
4. خروجی دستگاه را با سایر تجهیزات هماهنگ و هم‌راستا کنید.

مثال کاربردی:

فرض کنید ترانسمیتر در حالت کارخانه‌ای برای بازه ۰ تا ۱۰۰۰ بار تنظیم شده و خروجی آن باید در ۰ بار برابر ۴ میلی‌آمپر و در ۱۰۰۰ بار برابر ۲۰ میلی‌آمپر باشد. حال اگر در نصب شما در فشار صفر، خروجی ۵ میلی‌آمپر نمایش داده شود، با استفاده از تنظیم صفر می‌توانید آن‌را به ۴ میلی‌آمپر تصحیح کنید.

زمان پاسخ‌گویی در ترانسمیترهای فشار، مدت‌زمانی است که دستگاه پس از اعمال تغییر در فشار ورودی، نیاز دارد تا مقدار جدید را تشخیص داده و در خروجی نمایش دهد. این زمان معمولاً بر حسب میلی‌ثانیه (ms) بیان می‌شود و در کاربردهایی که تغییرات فشار به‌سرعت رخ می‌دهد، اهمیت بالایی دارد. در سری PT210AS/AH، زمان پاسخ‌گویی ترانسمیتر فشار دیافراگمی کمتر از ۲ میلی‌ثانیه می‌باشد، و بدین معناست که ترانسمیتر قادر است تقریباً بلافاصله پس از وقوع تغییر فشار، سیگنال جدیدی مطابق با شرایط واقعی ارسال کند. سرعت بالا در پاسخ‌گویی، برای فرآیندهای داینامیک مانند کنترل‌های سریع صنعتی، ایمنی سیستم‌های تحت فشار، یا تست‌های آزمایشگاهی ضروری است. ترانسمیترهای با زمان پاسخ کوتاه، دقت و عملکرد سیستم‌های کنترل را به‌طور محسوسی بهبود می‌بخشند.

در فرآیندهایی که سرعت بالا و زمان پاسخ کوتاه حیاتی است، مانند: سیستم‌های هیدرولیکی با کنترل سریع، فرآیندهای تزریق، سیستم‌های پنوماتیکی و حلقه‌های کنترلی دقیق و سریع؛ داشتن ترانسمیتری با زمان پاسخ بسیار کوتاه به شما این اطمینان را می‌دهد که قرائت فشار تقریباً در لحظه و بدون تاخیر انجام می‌شود. این موضوع در کنترل بهتر، افزایش ایمنی و بهبود بازدهی سیستم بسیار موثر است.

مزایای دیگر زمان پاسخ‌گویی کوتاه:

• بسیاری از ترانسمیترهای صنعتی استاندارد دارای زمان پاسخ در حدود ده‌ها یا حتی صدها میلی‌ثانیه هستند
• زمان پاسخ زیر ۲ میلی‌ثانیه نشان‌دهنده عملکرد بسیار سریع و حرفه‌ای است
• این ویژگی باعث می‌شود بتوانید این سری ترانسمیتر فشار دیافراگمی را در کاربردهایی با فرآیندهای سریع یا نوسانات لحظه‌ای فشار به‌راحتی به‌کار بگیرید
• همچنین واکنش سریع‌تر سیستم کنترل و کاهش زمان مرده (Dead Time) را به‌دنبال دارد

مشخصات الکتریکی ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH

نوع سیگنال خروجی ترانسمیتر فشار نشان می‌دهد که چگونه داده‌های فشار به سیستم کنترل یا تجهیزات پایش منتقل می‌شوند. انواع خروجی موجود در این سری ترانسمیتر فشار دیافراگمی عبارت است از:

• سیگنال جریانی ۴ تا ۲۰ میلی آمپر

♦ ۴ میلی‌آمپر معادل عدم فشار و ۴ میلی‌آمپر معادل حداکثر فشار است.

♦ این خروجی استاندارد صنعتی و بسیار قابل اعتماد است.

♦ سیگنال‌های جریان معمولاً در برابر نویز و افت سیگنال بر روی مسافت‌های طولانی مقاوم‌تر هستند و به‌ویژه در کاربردهای صنعتی رایج هستند.

• سیگنال ولتاژی ۰ تا ۱۰ ولت

♦ ۰ ولت معادل عدم فشار و ۱۰ ولت معادل حداکثر فشار است.

♦ این سیگنال ولتاژی است و برای سیستم‌هایی که فاصله انتقال کوتاه‌تری دارند و نیاز به کنترل ولتاژ دارند مناسب است.

• سیگنال ولتاژی ۰ تا ۵ ولت

♦ ۰ ولت معادل عدم فشار و ۵ ولت معادل حداکثر فشار است.

♦ این سیگنال معمولاً برای سیستم‌هایی با محدوده فشار کوچک‌تر یا دستگاه‌هایی که به ولتاژ پایین نیاز دارند، مناسب است.

• سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت

♦ این خروجی ولتاژ محدوده خاصی از ولتاژ را ارائه می‌دهد که معمولاً در سیستم‌ها یا دستگاه‌هایی که به یک ولتاژ خاص برای تطابق نیاز دارند، استفاده می‌شود.

انتخاب خروجی مناسب بستگی به کاربرد، تجهیزات و نحوه تفسیر سیگنال فشار دارد:

1. برای کاربردهای صنعتی و سنگین: خروجی ۲۰ – ۴ میلی‌آمپر معمولاً مناسب‌ترین گزینه است زیرا بسیار مقاوم و قابل اعتماد است و برای مسافت‌های طولانی نیز کاربرد دارد.
2. برای سیستم‌های کوتاه‌برد یا کاربردهای کوچک: اگر سیستم شما توان پایین دارد یا به فاصله کوتاه‌تری نیاز دارد، و اگر کنترل ولتاژ ترجیح داده شود، ممکن است ۱۰ – ۰ ولت دی سی یا ۵ – ۰ ولت دی سی انتخاب مناسبی باشند.
3. برای سیستم‌های تخصصی یا کنترلرهای ولتاژ پایین: ۰.۵ تا ۴.۵ ولت دی سی برای کاربردهایی که نیاز به محدوده خاص ولتاژ دارند، مناسب است.

مشخصات شرایط محیطی ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH

محدوده دمایی سیال به حدود دمایی سیال (مایع یا گاز) اشاره دارد که ترانسمیتر فشار قادر است فشار آن را اندازه‌گیری کند. این محدوده دمایی بیانگر دمایی است که ترانسمیتر می‌تواند بدون آسیب به اجزای داخلی خود یا کاهش دقت عملکرد، فشار سیال را اندازه‌گیری کند.

در مشخصات ترانسمیتر فشار دیافراگمی سری PT210AS/AH محدوده دمای سیال از ۲۰- تا ۱۶۰+ درجه سانتیگراد می‌باشد و به این معناست که ترانسمیتر فشار قادر است به‌طور دقیق فشار را در محدوده دمایی ۲۰- درجه سانتی‌گراد (شرایط بسیار سرد مانند: مانند سیستم‌های ذخیره‌سازی سرد یا سیستم‌های کریوژنیک) تا ۱۶۰+ درجه سانتی‌گراد (شرایط دمای بالا مانند فرآیندهای صنعتی، لوله‌های بخار یا دیگ‌های بخار) اندازه‌گیری کند.

توجه به محدوده دمای دیافراگم در انتخاب ترانسمیتر فشار دیافراگمی شامل مزایای زیر می‌باشد:

1. ثبات حرارتی: ترانسمیتر فشار دیافراگمی برای عملکرد صحیح در محیط‌های سرد و گرم طراحی شده است بدون این‌که دچار خرابی سنسور یا خوانش‌های نادرست شود.
2. سازگاری با کاربردها: این محدوده دمایی می‌تواند برای سیستم‌هایی که با سیالات داغ مانند بخار داغ، روغن یا واکنش‌های شیمیایی کار می‌کنند مناسب باشد.
3. مقاومت مواد: ترانسمیترهای فشار از موادی ساخته شده‌اند که اطمینان حاصل می‌کنند اجزای حساس داخل دستگاه در معرض دماهای شدید خراب یا غیرقابل اعتماد نمی‌شوند.

درجه حفاظت از نفوذ یا IP به سطح حفاظت دستگاه در برابر نفوذ اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) اشاره دارد. این درجه حفاظت با یک عدد دو رقمی نمایش داده می‌شود که هر یک از این ارقام مشخص‌کننده میزان حفاظت دستگاه است.

ترانسمیتر فشار دیافراگمی سری PT210AS/AH دو درجه حفاظت از نفوذ متفاوت را ارائه می‌نماید:

• IP65

رقم اول (۶): عدد ۶ به این معناست که دستگاه کاملاً در برابر گرد و غبار محافظت شده است. این بالاترین سطح حفاظت در برابر اجسام جامد است که یعنی هیچ‌گونه گرد و غباری نمی‌تواند وارد دستگاه شود و اجزای آن از آلودگی گرد و غبار محافظت می‌شود.

رقم دوم (۵): عدد ۵ به این معناست که دستگاه در برابر پاشش آب با فشار محافظت شده است. این دستگاه می‌تواند در برابر آب پاشیده شده از هر زاویه‌ای (با نازل) مقاومت کند و بنابراین در محیط‌های صنعتی که آب به صورت اسپری یا بارانی می‌بارد، مقاوم است.

• IP67

رقم اول (۶): مانند IP65، عدد ۶ به معنای محافظت کامل در برابر گرد و غبار است.

رقم دوم (۷): عدد ۷ نشان‌دهنده محافظت در برابر غوطه‌وری در آب است. دستگاه می‌تواند به مدت ۳۰ دقیقه در عمق ۱ متر زیر آب قرار گیرد بدون این‌که آسیب ببیند. این سطح از حفاظت برای محیط‌هایی که ممکن است دستگاه به طور موقت در آب غوطه‌ور شود، مانند فرآیندهای شست‌و‌شو یا محیط‌های مرطوب، مناسب است.

♦ ترانسمیتر فشار دیافراگمی با درجه حفاظت IP65 برای محیط‌هایی که نیاز به مقاومت در برابر پاشش آب یا بارش باران دارند، مناسب است.

♦ ترانسمیتر فشار دیافراگمی با درجه حفاظت IP67 حتی از این هم مقاوم‌تر است و می‌تواند در برابر غوطه‌وری موقت در آب مقاومت کند، بنابراین برای محیط‌هایی که ممکن است دستگاه به طور موقت در آب قرار گیرد، مانند محیط‌های مرطوب یا شست و‌شو، بسیار مناسب است.

محدوده دمایی دیافراگم به محدودیت‌های دمایی اشاره دارد که دیافراگم (که بخش کلیدی ترانسمیتر فشار است) می‌تواند تحمل کند بدون این‌که عملکرد یا یکپارچگی ساختاری آن به خطر بیفتد. دیافراگم معمولاً غشا یا پرده‌ای است که به‌صورت مستقیم با سیال (مایع یا گاز) مورد اندازه‌گیری تماس دارد و مسئول تبدیل فشار به سیگنال الکتریکی است.

برای این سری ترانسمیتر فشار دیافراگمی محدوده دمای دیافراگم از ۲۰- تا ۱۶۰ درجه سانتیگراد می‌باشد.

• ۲۰- درجه سانتی‌گراد: دیافراگم قادر است به‌طور صحیح در محیط‌هایی با دماهای تا ۲۰- درجه سانتی‌گراد عملکرد داشته باشد. این به این معناست که دیافراگم در شرایط سرد نمی‌شکند یا قادر است دقت خود را در انتقال فشار حفظ کند.
• ۱۶۰ درجه سانتی‌گراد: دیافراگم قادر است در شرایط دمایی بالا تا ۱۶۰ درجه سانتی‌گراد نیز عملکرد داشته باشد. در نتیجه دستگاه می‌تواند در محیط‌های داغ عملکرد خود را بدون آسیب به دیافراگم یا تاثیر بر اندازه‌گیری فشار حفظ کند.

از دلیل اهمیت توجه به محدوده دمای دیافراگم در استفاده از ترانسمیتر فشار دیافراگمی در سیستم به موارد زیر می‌توان اشاره کرد:

1. مقاومت دمایی: دیافراگم باید در دماهای مختلف قابل انعطاف و عملکردی باقی بماند تا اندازه‌گیری دقیق فشار را حفظ کند. اگر دیافراگم در اثر گرما یا سرما بیش از حد سفت یا تغییر شکل دهد، ممکن است اندازه‌گیری فشار را تحت تاثیر قرار دهد.
2. تنوع کاربرد: دیافراگمی که چنین محدوده دمای وسیعی دارد، این ترانسمیتر فشار دیافراگمی را برای استفاده در صنایع مختلف از سیستم‌های کریوژنیک (محیط‌های بسیار سرد) تا فرآیندهای صنعتی داغ مانند دیگ‌های بخار، واکنش‌گرهای شیمیایی یا لوله‌های بخار مناسب می‌سازد.
3. اعتمادپذیری: این تحمل دمایی تضمین می‌کند که دستگاه قادر است در محیط‌های شدید عملکرد دقیق و ثابت از نظر اندازه‌گیری فشار ارائه دهد، بدون این‌که با گذر زمان دچار خرابی سنسور شود.

بنابراین باید اطمینان حاصل کرد که دمای واقعی سیال از این محدوده فراتر نرود تا طول عمر و دقت ترانسمیتر حفظ شود. اگر دستگاه به دماهایی بالاتر از حد مجاز دچار شود، دیافراگم ممکن است آسیب ببیند یا باعث خوانش‌های نادرست شود.

مشخصات مکانیکی ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH

اتصال مکانیکی به نوع اتصال فیزیکی اشاره دارد که اجازه می‌دهد ترانسمیتر فشار به‌طور ایمن به سیستم فشار متصل شود. این اتصالات برای اطمینان از دقت اندازه‌گیری‌ها و جلوگیری از نشت یا خطا در عملکرد سیستم ضروری هستند. انواع مختلف اتصالات مکانیکی در این سری ترانسمیتر فشار به شرح زیر است:

• “G 1”،G 3/4″،G 1/2: این‌ها رزوه‌های BSP (British Standard Pipe) هستند که به طور رایج در اروپا و برخی مناطق دیگر برای اتصالات لوله‌ها استفاده می‌شوند. حرف G نشان‌دهنده رزوه‌های موازی است که برای اتصالات غیرمخروطی و آب‌بند طراحی شده‌اند.

♦ “G 1: اندازه رزوه ۱ اینچ با قطر خارجی ۳۳.۲۵ میلی‌متر.

♦ “G 3/4: اندازه رزوه ۳/۴ اینچ با قطر خارجی ۲۶.۴۴ میلی‌متر.

♦ “G 1/2:  اندازه رزوه ۱/۲ اینچ با قطر خارجی ۲۱.۴۴ میلی‌متر.

• M20x1.5: این یک رزوه متریک است که حرف M به معنی متریک و 20×1.5 به این معناست که قطر خارجی ۲۰ میلی‌متر و فاصله رزوه‌ها ۱.۵ میلی‌متر است.

♦ این رزوه معمولاً در سیستم‌های دقیق و اتوماسیون استفاده می‌شود.

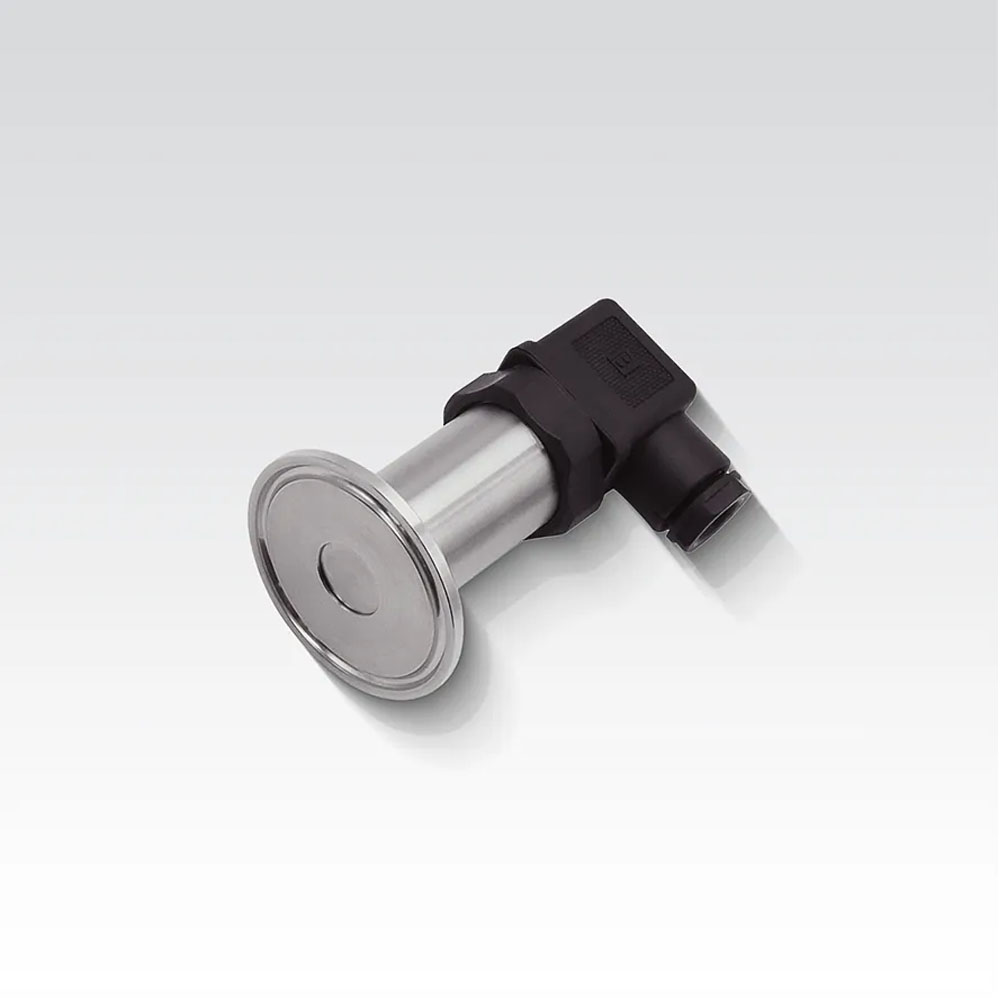

• Clamp & Tri-Clamp: این اتصالات نوع گیره‌ای هستند که معمولاً در صنایع بهداشتی (مانند صنایع غذایی و دارویی) استفاده می‌شوند. این اتصالات امکان اتصال و جداسازی آسان را فراهم می‌کنند و برای محیط‌هایی که نیاز به تمیزی و شستشوی مکرر دارند، ایده‌آل هستند.

♦ Tri-Clamp یک نوع اتصال بهداشتی رایج است که سه لُگ روی گیره به یکدیگر متصل می‌شوند تا آب‌بندی امنی فراهم کنند.

• ®Varivent: این نوع اتصال یک نوع فلنج است که برای تهویه و تخلیه طراحی شده و معمولاً در صنایع غذایی و دارویی استفاده می‌شود. سیستم Varivent® به راحتی قابل تمیز کردن و نگهداری است.
• Dairy Pipe: مخصوص صنایع لبنی و پردازش مواد غذایی است. این اتصالات اطمینان می‌دهند که دستگاه با استانداردهای بهداشتی مورد نیاز در صنعت غذا تطابق دارد. این اتصالات معمولاً بخشی از سیستم Tri-Clamp بوده و تمیز کردن آسان را فراهم می‌کنند.
• DRD (Dairy Reverse Drain): مشابه اتصالات لوله لبنی است، اما برای تخلیه آسان طراحی شده است. این اتصالات در پردازش مواد غذایی و لبنی که نیاز به شست‌و‌شوی سریع دارند، استفاده می‌شود.
• Flange: اتصالات فلنج یکی از ایمن‌ترین و مقاوم‌ترین انواع اتصالات مکانیکی هستند، به ویژه در سیستم‌های صنعتی که نیاز به مقاومت در برابر فشار بالا یا قطر لوله‌های بزرگ دارند. فلنج معمولاً با استفاده از پیچ و مهره به یکدیگر متصل می‌شود و اتصالی محکم و دائمی ایجاد می‌کند.

جهت انتخاب بهترین اتصال مکانیکی:

1. بهترین برای استفاده صنعتی استاندارد: اتصالات فلنج معمولاً بهترین گزینه برای کاربردهای فشار بالا یا لوله‌های بزرگ هستند و اتصالی بسیار مقاوم و محکم فراهم می‌کنند.
2. بهترین برای کاربردهای بهداشتی:‌ اتصالات Tri-Clamp، Varivent® و Dairy Pipe برای محیط‌های پردازش مواد غذایی یا دارویی که نیاز به جداسازی آسان و تمیزکاری سریع دارند، ایده‌آل هستند.
3. بهترین برای استفاده عمومی:‌ رزوه‌های BSP و M20x1.5 گزینه‌های بسیار متنوعی هستند و برای استفاده در محیط‌های صنعتی و سیستم‌های اندازه‌گیری دقیق مناسب می‌باشند.

نکات مهم در انتخاب نوع اتصال مکانیکی:

• نیازهای کاربردی: آیا در محیط صنعتی، غذایی یا دارویی استفاده می‌شود؟
• نیاز به تمیزی:‌ آیا نیاز به جداسازی و تمیزکاری سریع وجود دارد؟
• فشار و اندازه:‌ آیا سیستم فشار بالا یا قطر لوله بزرگ دارد؟
• استانداردهای منطقه‌ای: رزوه‌های BSP بیشتر در اروپا رایج هستند، در حالی که سایر سیستم‌ها ممکن است در مناطق دیگر بیشتر استفاده شوند.

با توجه به نیازهای خاص سیستم شما، انتخاب اتصال مناسب می‌تواند عملکرد دستگاه را بهینه کند.

مواد سازنده اتصال مکانیکی به نوع فولاد ضد زنگ اشاره دارد که در ساختار اتصالات ترانسمیتر فشار استفاده می‌شود. برای اتصالات مکانیکی ترانسمیتر فشار دیافراگمی سه نوع فولاد ضد زنگ در این سیستم‌ها ذکر شده‌اند 316L، 304، 17-4 PH که هرکدام ویژگی‌های خاص خود را دارند و برای کاربردهای متفاوت مناسب هستند.

• فولاد ضد زنگ (316L):

یک نوع فولاد ضد زنگ کم کربن است که بخشی از خانواده فولاد ضد زنگ آستنتیک به شمار می‌آید. حرف L به معنای داشتن مقدار کربن پایین‌تر از فولاد ضد زنگ معمولی ۳۱۶ است که باعث می‌شود کمتر در معرض حساسیت به خوردگی (که زمانی اتفاق می‌افتد که کربن با کروم در دماهای بالا ترکیب می‌شود) قرار گیرد.

ویژگی‌ها: به دلیل مقاومت عالی در برابر خوردگی، به ویژه در محیط‌های حاوی کلرید شناخته می‌شود. این فولاد دارای مقاومت بالا در برابر خوردگی پیتینگ و ترک‌های درز در محیط‌های دریایی و شیمیایی است.

کاربردها: برای محیط‌های خشن مانند پردازش شیمیایی و صنعت داروسازی مناسب است. همچنین در صنایع غذایی و دریایی به دلیل مقاومتش در برابر مواد خورنده‌ای مانند کلریدها استفاده می‌شود.

• فولاد ضد زنگ (۳۰۴):

پرکاربردترین نوع فولاد ضد زنگ است که بخشی از خانواده فولاد ضد زنگ آستنتیک است و به دلیل تنوع بالا، مقاومت خوب در برابر خوردگی و آسانی ساخت شناخته می‌شود.

ویژگی‌ها: این نوع فولاد در برابر اکسیداسیون و خوردگی مقاوم است، اما به اندازه 316L در برابر کلریدها مقاوم نیست. این نوع فولاد مقاومت خوبی در برابر خوردگی در محیط‌های عمومی دارد.

کاربردها: معمولاً در صنایع عمومی مانند پردازش مواد غذایی، لوازم خانگی و ساختمان‌سازی استفاده می‌شود، اما در محیط‌هایی با کلرید بالا مناسب نیست.

• فولاد ضد زنگ (17-4PH):

یک نوع فولاد ضد زنگ رسوب سخت است که با مس، کروم و نیوبیوم آلیاژ شده است. این فولاد دارای استحکام بالا و مقاومت خوبی در برابر خوردگی است.

ویژگی‌ها: این فولاد دارای ویژگی‌های مکانیکی عالی، از جمله استحکام بالا و مقاومت خوب در برابر خوردگی به ویژه در دماهای بالا است. همچنین دارای مقاومت عالی در برابر خستگی و خوردگی در اثر تنش می‌باشد.

کاربردها:این فولاد معمولاً در صنایع هوافضا، پردازش شیمیایی و دریایی استفاده می‌شود، جایی که نیاز به مقاومت بالا و مقاومت در برابر خوردگی وجود دارد. همچنین در کاربردهای پر فشار مانند شافت پمپ، شیرآلات و قطعات ساختاری استفاده می‌شود.

برای انتخاب مناسب‌ترین ماده سازنده برای اتصالات مکانیکی ترانسمیتر فشار دیافراگمی:

♦ فولاد ضد زنگ 316L:‌ برای محیط‌های خورنده مانند آب نمک، شیمیایی و صنایع غذایی که مقاومت بالا در برابر خوردگی و پیتینگ ضروری است.

♦ فولاد ضد زنگ ۳۰۴:‌ مناسب برای کاربردهای عمومی صنعتی با ریسک خوردگی متوسط.

♦ فولاد ضد زنگ 17-4PH: ایده‌آل برای کاربردهای با استحکام بالا و عملکردهای پر فشار در صنایع هوافضا و شیمیایی.

مایع پرکننده در ترانسمیترهای فشار، ماده‌ای است که فضای داخلی دیافراگم و حسگر فشار را پر می‌کند و به انتقال دقیق فشار اعمال‌شده از سیال فرآیند به حسگر کمک می‌کند. این مایع معمولاً ویژگی‌هایی مانند پایداری شیمیایی، غیرخورنده بودن، و مقاومت حرارتی مناسب دارد. نوع مایع پرکننده باید بر اساس دمای فرآیند، نوع سیال (مانند گاز یا مایع)، و کاربرد خاص انجام شود. استفاده از مایع پرکننده مناسب، دقت اندازه‌گیری، پایداری عملکرد دستگاه و مقاومت در برابر شرایط سخت محیطی را تضمین می‌کند.

در ترانسمیتر فشار دیافراگمی سری PT210AS/AH از ®Neobee (مورد تایید FDA) به عنوان مایع پرکننده استفاده می‌شود.

®Neobee (مورد تایید FDA) یک روغن طبیعی از نوع استر است که برای استفاده در سنسورهای فشار و دستگاه‌های مشابه طراحی شده است. این روغن به دلیل ویژگی‌های خاص خود مانند زیست‌تخریب‌پذیری و ایمنی برای استفاده در کاربردهایی که استانداردهای ایمنی غذایی، بهداشتی و زیست‌محیطی دقیقی دارند، شناخته شده است. تاییدیه FDA به این معنا است که این روغن برای استفاده در تماس مستقیم یا غیرمستقیم با غذا و دارو تایید شده است.

مزایای کلیدی Neobee® (مورد تایید FDA)  به عنوان مایع پرکننده:

1. ایمنی و تطابق با مقررات: به دلیل تاییدیه FDA برای استفاده در صنایع پردازش غذایی ایمن است و با مقررات مربوط به تماس مستقیم و غیرمستقیم با غذا تطابق دارد.
2. اثر زیست‌محیطی: ®Neobee به دلیل این‌که زیست‌تخریب‌پذیر است، یک گزینه محیط‌زیست‌دوست محسوب می‌شود که نسبت به روغن‌های سنتزی یا مواد شیمیایی دیگر که به عنوان مایع پرکننده استفاده می‌شوند، آسیب کمتری به محیط زیست وارد می‌کند.
3. ثبات و عملکرد:‌ این سیال به ثبات و عملکرد مداوم در طول زمان کمک می‌کند. از آن‌جا که غیرسمی است، گزینه ایمنی است که در فرآیندهای غذایی و دارویی تداخلی ایجاد نمی‌کند.
4. ثبات حرارتی: ®Neobee می‌تواند در محدوده دمای وسیعی عمل کند، بنابراین اطمینان حاصل می‌شود که سنسور فشار در دماهای بالا و پایین به درستی کار می‌کند.

سازگاری ®Neobee با محیط‌های مختلف برای طول عمر و دقت سنسور بسیار مهم است. این سیال معمولاً در سیستم‌هایی استفاده می‌شود که مایعات غیرخورنده و سازگار با روغن‌های طبیعی استر هستند.

رایج‌ترین محیط‌های سازگار با ®Neobee عبارتند از:

• مایعات غیرخورنده مانند آب، مایعات درجه غذایی، گازها
• محیط‌های غیرتهاجمی، مانند صنایع غذایی، دارویی یا فرآیندهای صنعتی تمیز.

چون ®Neobee زیست‌تخریب‌پذیر و غیرسمی است، برای کاربردهایی که نیاز به محیط‌های حساس دارند، مانند صنایع غذایی و نوشیدنی یا تولید دارو و بیوتکنولوژی، بسیار مناسب است.

اتصالات الکتریکی در ترانسمیترهای فشار نقش حیاتی در انتقال سیگنال خروجی به سیستم کنترل یا مانیتورینگ ایفا می‌کنند. انتخاب نوع اتصال الکتریکی باید با توجه به شرایط نصب، میزان محافظت مورد نیاز در برابر نفوذ عوامل خارجی (مانند آب یا گرد و غبار)، سهولت در کابل‌کشی و نگهداری، و نیز سازگاری با سایر تجهیزات سیستم انجام شود. اتصال مناسب، عملکرد پایدار و انتقال دقیق سیگنال را تضمین می‌نماید.

انواع اتصالات الکتریکی مود برای این سری ترانسمیتر فشار دیافراگمی عبارتند از:

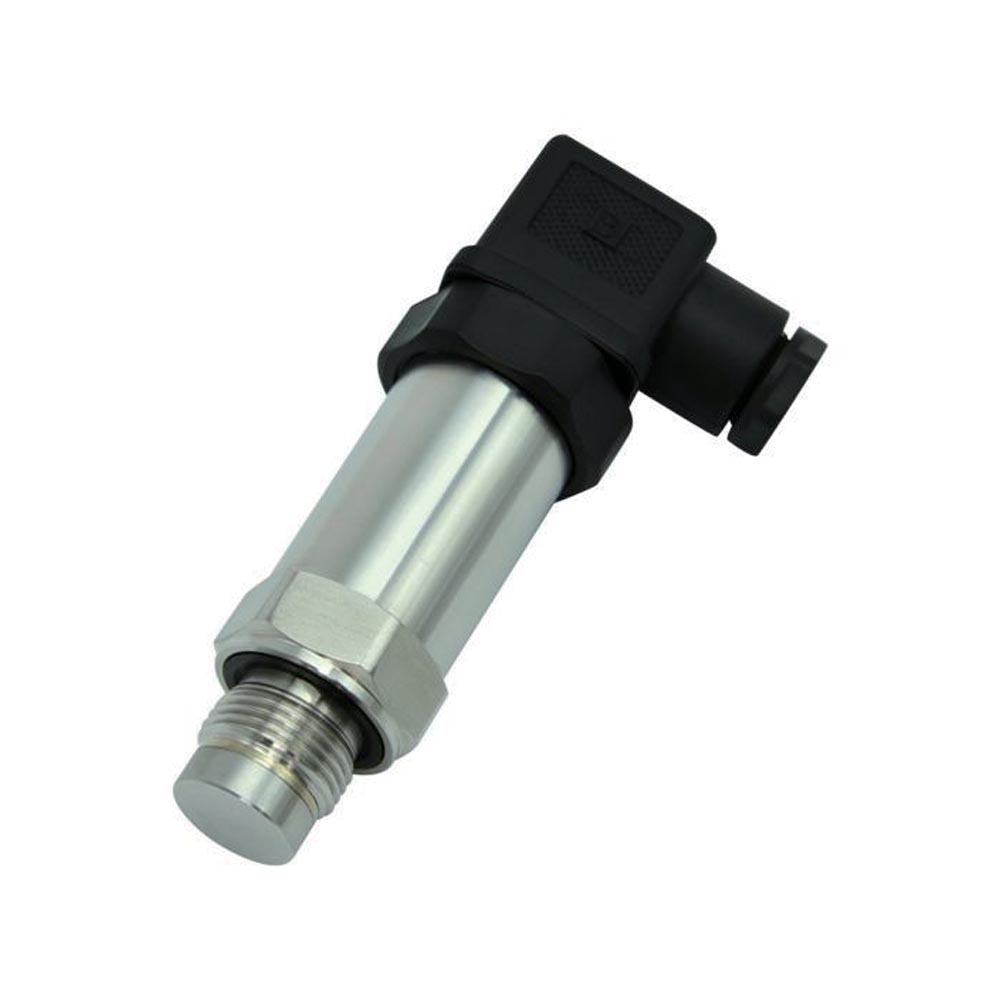

• DIN EN 175301-803-A: این نوع کانکتور الکتریکی یک کانکتور استاندارد صنعتی است که در بسیاری از کاربردهای صنعتی برای اتصال سنسورها، عملگرها و دستگاه‌های میدانی به سیستم‌های کنترل یا تابلوهای الکتریکی استفاده می‌شود. کانکتورهای DIN EN 175301-803-A معمولا مستطیلی با ۴ تا ۷ پین هستند.

مزایا: اتصال مطمئن و پایدار، مقاوم در برابر آب و هوا، نصب آسان.

معایب: ممکن است برای کاربردهای کوچک حجم بزرگ‌تری داشته باشد.

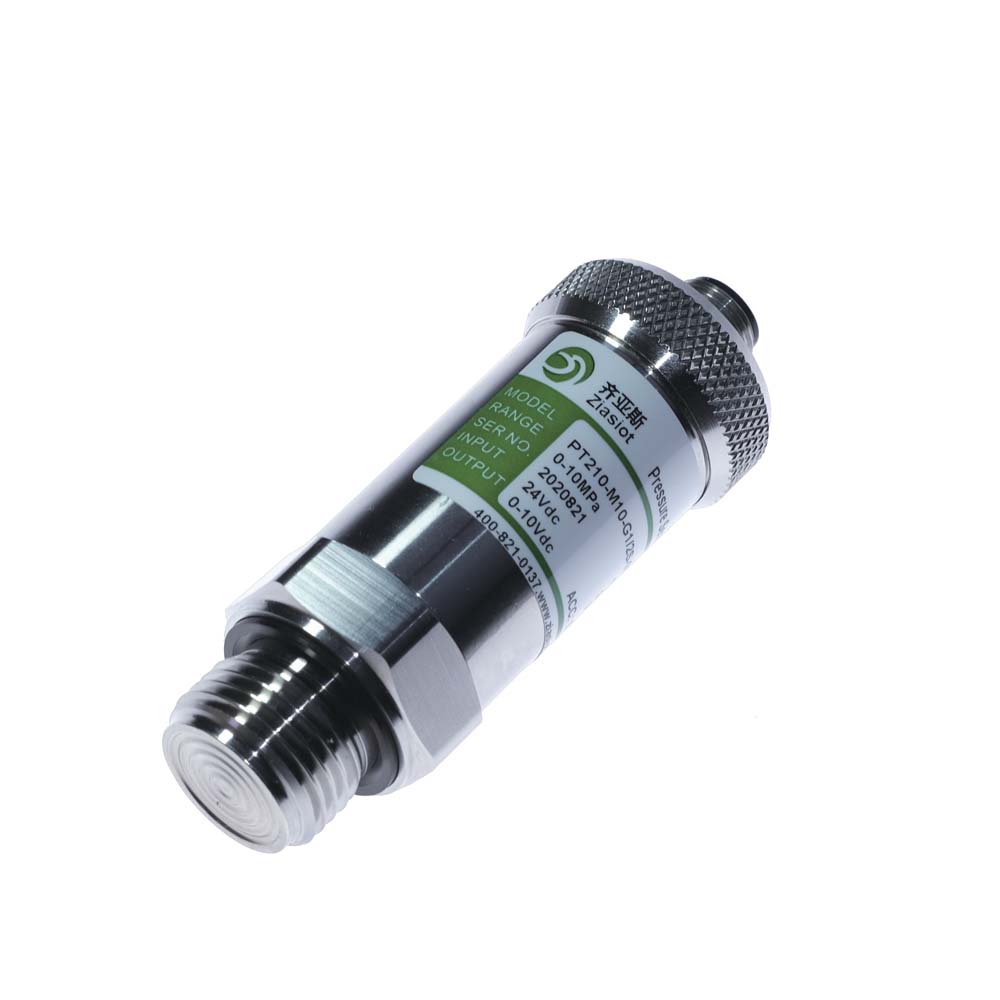

• M12×1: این کانکتور الکتریکی به‌طور معمول در اتوماتیک سازی صنعتی و کنترل فرآیند استفاده می‌شود. این کانکتور دایره‌ای با ۱۲ میلی‌متر قطر و ۱ میلی‌متر گام رزوه است.

مزایا: طراحی فشرده و مقاوم، مناسب برای فضاهای تنگ، مقاوم در برابر آب و هوا.

معایب: جایگزینی یا تعمیر آن به راحتی سایر کانکتورها نیست.

• Field Housing with Terminal Screw: در این نوع کانکتور، از ترمینال‌های پیچ برای اتصال مستقیم سیم‌ها به دستگاه استفاده می‌شود. این نوع اتصال در نصب‌های ساده و مستقیم به کار می‌رود.

مزایا: هزینه کم، نصب و استفاده ساده.

معایب: مقاومت کمتری در برابر شرایط محیطی دارد.

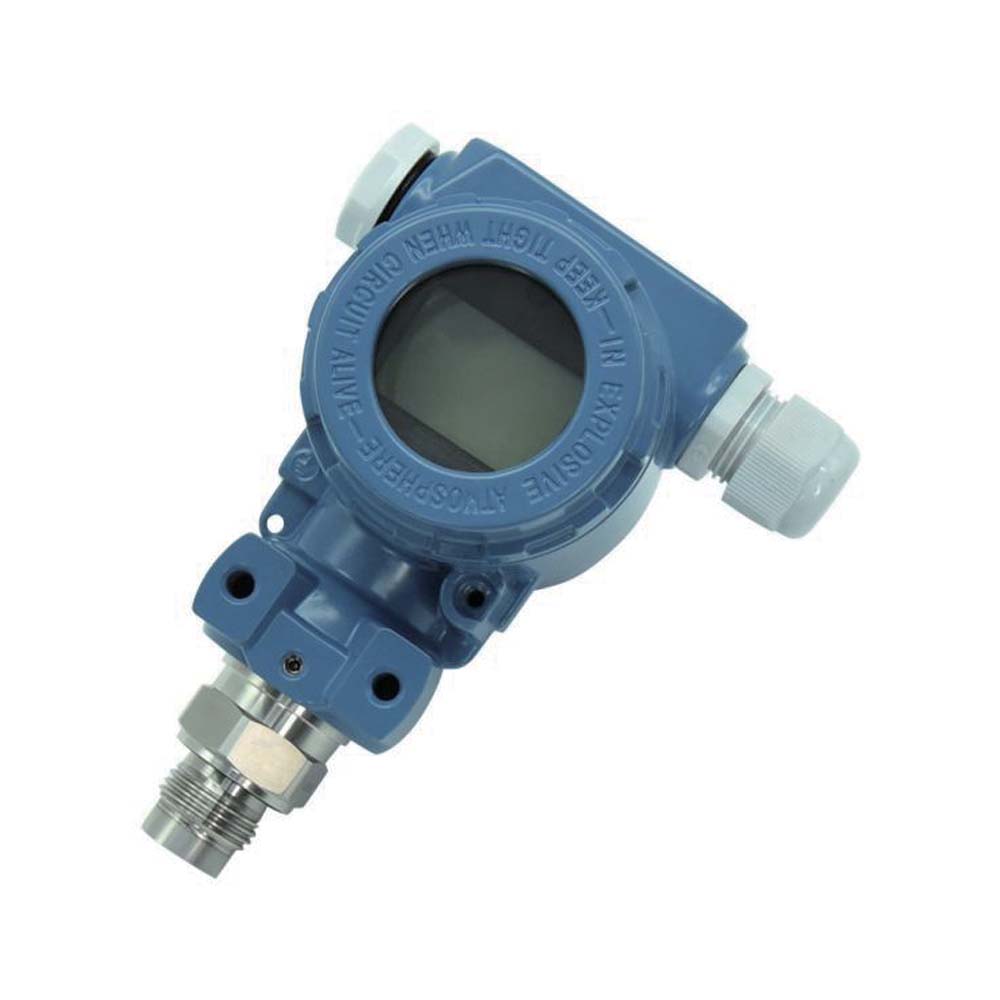

• Field Housing with Cable Gland: این اتصال به شما اجازه می‌دهد که کابل را وارد Housing کرده و با استفاده از Cable Gland آن را به طور محکم و ضد آب بسته‌بندی کنید.

مزایا: مقاوم در برابر شرایط محیطی سخت، مناسب برای فضای باز.

معایب: نصب پیچیده‌تر از سایر کانکتورها است.

انتخاب بهترین اتصال به کاربرد و محیط مورد نظر شما بستگی دارد.

شرکت سازنده	Ziasiot
کشور سازنده	چین
سری	PT210AS/AH
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	پل ویتستون، استرین گیج
فشار مرجع	گیج (نسبی)
دامنه اندازه گیری فشار (بار)	گیج: ۱۰۰ - ۰ تا ۲۰۰۰ - ۰
حد پایین فشار (بار)	۰
حد بالای فشار (بار)	۲۰۰۰
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۹۰۰۷.۵
دقت	≤ ± 0.25 %FS ≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ±0.2 %FS
جزییات پایداری در بلند مدت	±0.2 %FS/به صورت سالانه
قابلیت تنظیم	بله
زمان پاسخگویی	< 2 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال ولتاژی ۰ تا ۱۰ ولت سیگنال ولتاژی ۰ تا ۵ ولت سیگنال ولتاژی ۰/۵ تا ۴/۵ ولت
ولتاژ تغذیه	از ۶/۵ تا ۳۲ ولت دی سی از ۱۰ تا ۳۲ ولت دی سی از ۱۲ تا ۳۲ ولت دی سی پنج (۵) ولت دی سی
حد پایین دمای سیال (°C)	-۲۰
حد بالای دمای سیال (°C)	۱۶۰
حد پایین دمای محیط (°C)	-۴۰
حد بالای دمای محیط (°C)	۸۰
درجه حفاظت	IP65 IP67

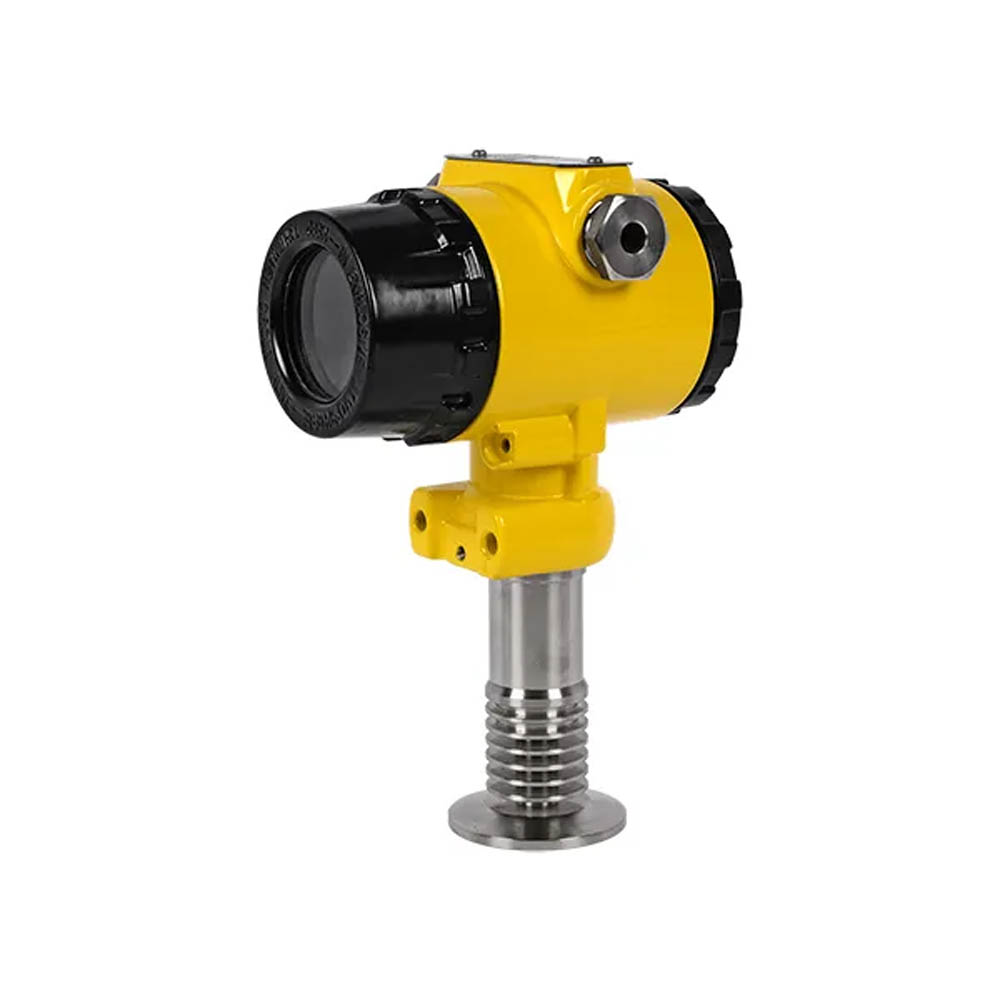

اتصال مکانیکی	G 1" G 3/4" G 1/2" M20x1.5 Clamp Tri-Clamp Varivent® Dairy pipe DRD Flange
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	(316L) فولاد ضد زنگ فولاد ضد زنگ (۳۰۴) (17-4 PH) فولاد ضد زنگ
مایع پرکننده	Neobee® (FDA مورد تایید)

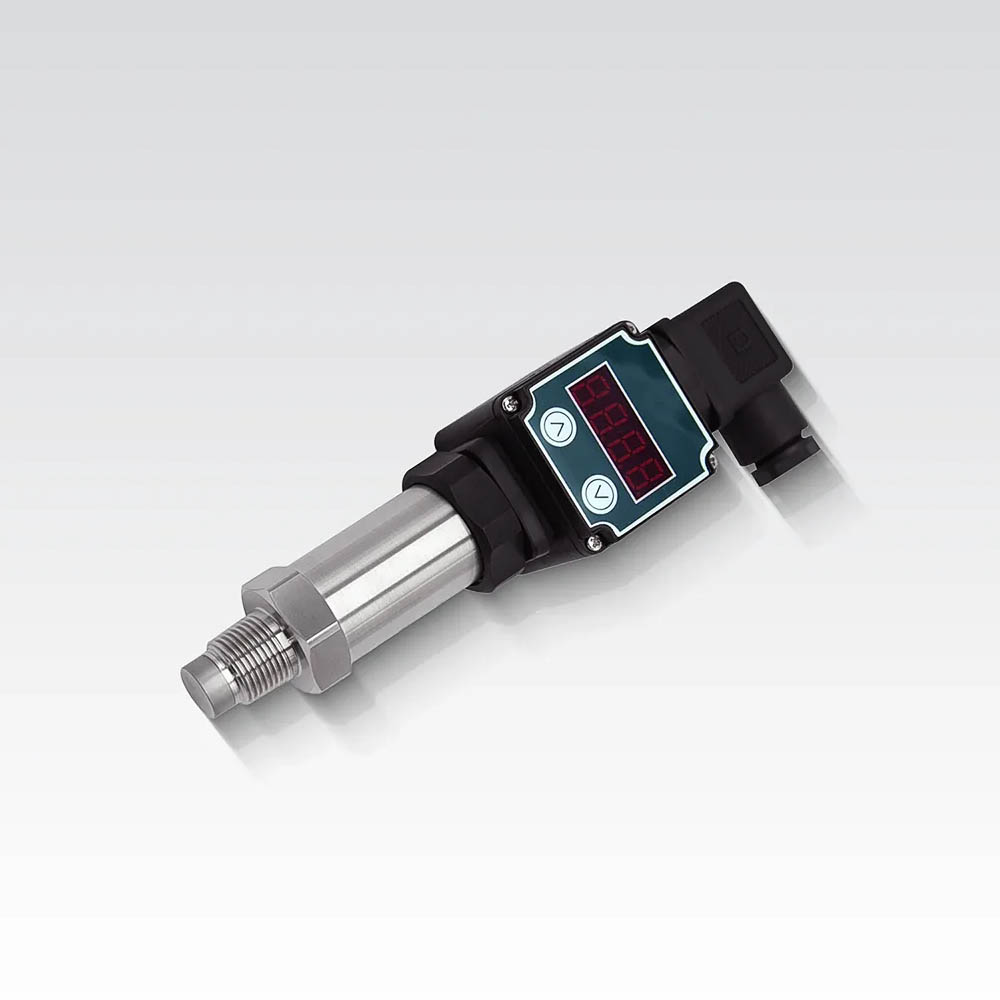

اتصال الکتریکی	DIN EN 175301-803-A M12x1 Field housing with Terminal screw Field housing with cable gland
دارای نمایشگر	بله

کاربرد سنسور فشار Ziasiot سری PT210AS/AH

کاربردها	صنایع
اندازه‌گیری سطح هیدرواستاتیک	نفت و گاز
نظارت بر سطح در مخازن باز	شیمیایی
اندازه‌گیری فشار هوا	پتروشیمی
اندازه‌گیری فشار مایع، بخار و گاز	آب و فاضلاب
تولید مواد غذایی و آشامیدنی	علوم زیستی و پزشکی
تصفیه آب	مواد غذایی
سیستم کنترل فشار آب	مهندسی مکانیک و اتوماسیون
تکنولوژی فرآیند	برودتی
دارویی
استرلیزاسیون
CIP
SIP
بهداشتی
سیالات چسبناک
سیالات خمیری

نام فایل	لینک دانلود
دیتاشیت
