| شرکت سازنده | Gefran |
| کشور سازنده | ایتالیا |
| سری | PK |
| مدل | بدون شفت |
| اصل اندازه‌گیری | پتانسیومتری |
| طول مفید اندازه‌گیری خط کش (.C.E.U) | از ۵۰ تا ۱۳۰۰ میلی‌متر • .برای کورس‌های میانی، به دیتاشیت محصول مراجعه کنید • |
| خطای خطی بودن (در بازه C.E.U) | ٪±۰.۰۵ |
| رزولوشن | بی‌نهایت |
| تکرارپذیری [mm] | ۰.۰۱ |
| اتصال الکتریکی | DIN43650 خروجی کانکتور ۴ قطبی • DIN43322 خروجی کانکتور ۵ قطبی • |
| مقاومت خط کش [KΩ] | از ۱۰۰ تا ۳۰۰ میلی‌متر: ۵ • از ۳۵۰ تا ۱۱۰۰ میلی‌متر: ۱۰ • از ۱۲۵۰ تا ۳۰۰۰ میلی‌متر: ۲۰ • |
| خطای مجاز مقاومت | ٪±۲۰ |
| سرعت جابجایی [m/s] | ≤ ۱۰ |
| شتاب [m/s2] | حداکثر ۲۰۰ (۲۰ گرم) |
| نیروی جابجایی [N] | ۱.۲ ≥ |
| حداکثر ولتاژ کاری مجاز | 60VDC |
| بازه دمای عملیاتی [C°] | + از ۳۰- تا ۱۰۰ |
| بازه دمای نگهداری [C°] | + از ۵۰- تا ۱۲۰ |
| درجه حفاظت [IP] | IP40 |
| عمر کاری | بیش از ۱۰۶ × ۲۵ متر کورس، یا • .(در محدوده کورس الکتریکی مفید - C.E.U) بیش از ۱۰۶ × ۱۰۰ مانور، هر کدام که کمتر باشد • |
| مقاوم در برابر لرزش | بله |
| جزییات مقاومت در برابر لرزش | از ۵ تا ۲۰۰۰ هرتز • حداکثر دامنه = ۰.۷۵ میلی‌متر • حداکثر شتاب = ۲۰ گرم • |
| مقاوم در برابر شوک | بله |
| جزییات مقاومت در برابر لرزش | ۵۰ گرم، ۱۱ میلی‌ثانیه |
| امکان ارائه نمودار منحنی خطی‌پذیری | بله |
| متریال بدنه ترانسدیوسر | آلومینیوم آنودایز شده نایلون ۶۶ گرم |
| متریال شفت | AISI 303 فولاد ضد زنگ |
| تجهیزات جانبی همراه | • کیت ثابت‌کننده برای KP از ۰۰۱ تا ۰۰۹: ۲ براکت، پیچ‌ها، reworg • کیت ثابت‌کننده برای KP از ۰۰۰۱ تا ۰۰۰۲: ۳ براکت، پیچ‌ها، reworg |
| تاییدیه و گواهینامه‌ها | UKCA | United Kingdom • CE | European Community • |

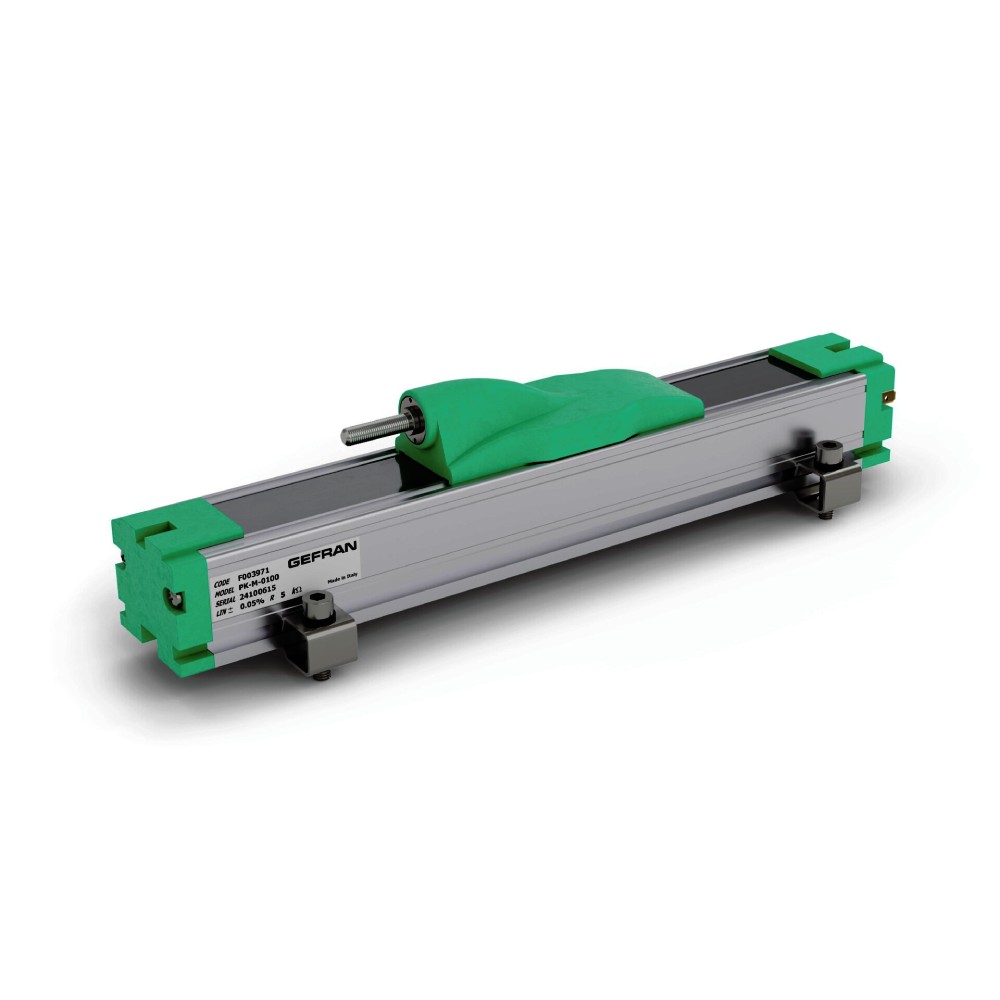

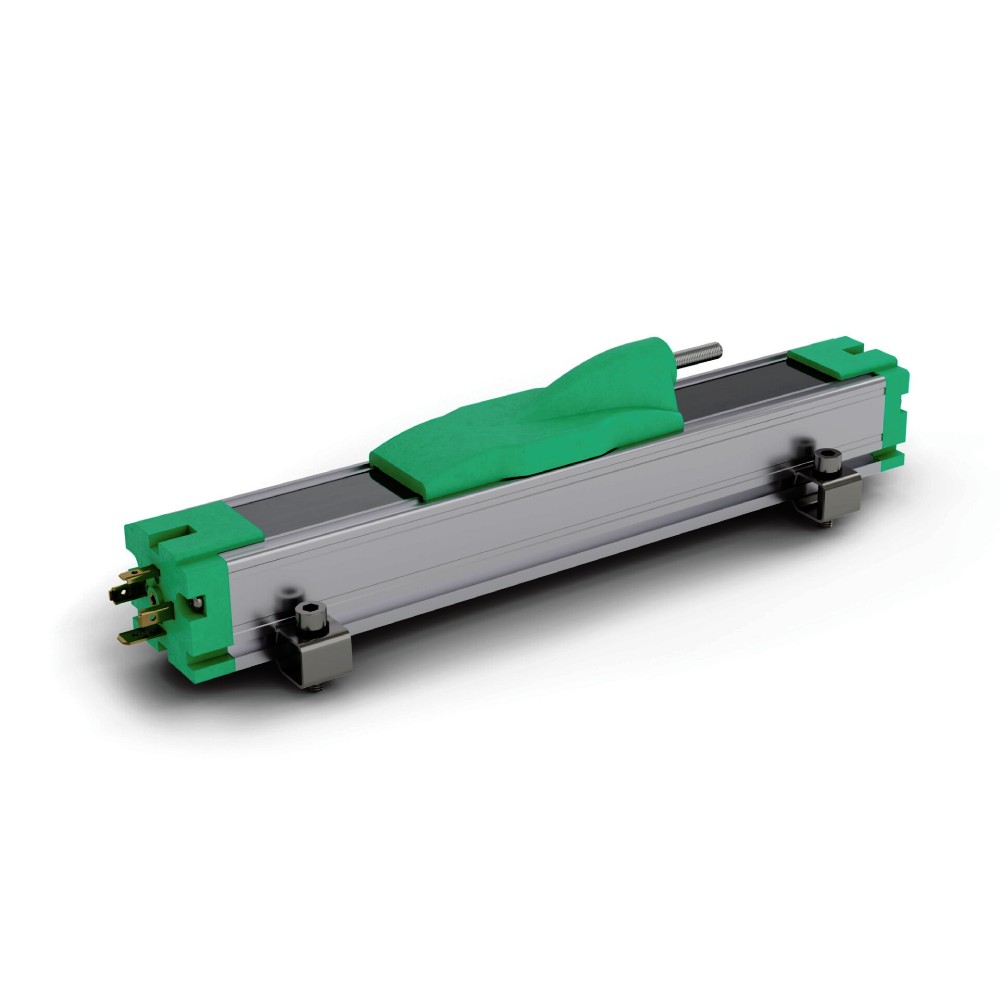

خط کش اهمی Gefran مدل PK – بدون شفت
جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.
ویژگی‌ها:

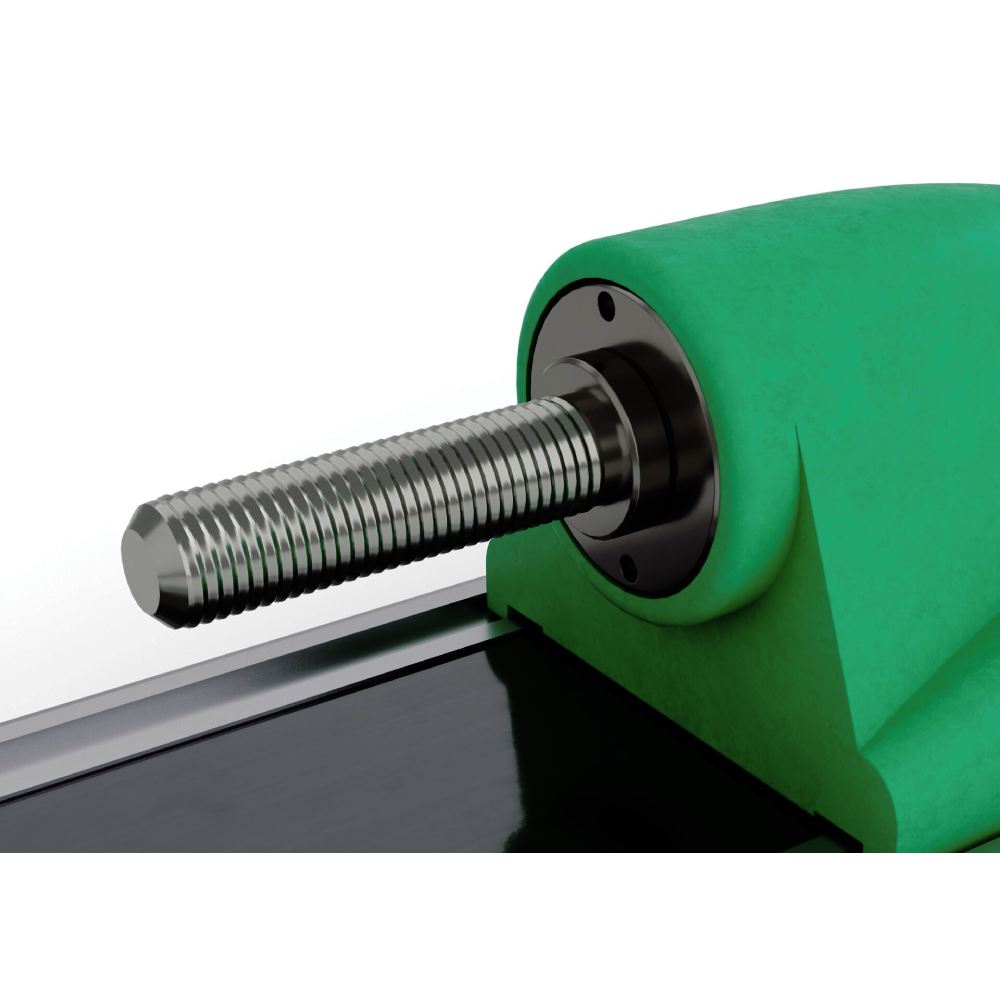

- اتصال مکانیکی با مفصل برای از بین بردن لقی، رزوه M5
- نصب ساده
- شیارهای جدید جایگزین مناسبی برای سیستم معمولی نصب با براکت‌ها
- ایده‌آل برای استفاده در دستگاه‌های تزریق پلاستیک، پرس‌های عمودی و بسیاری دیگر از ماشین‌آلات فرآوری.
- درجه حفاظت: IP40
سود شما از خرید این محصول:
- ارسال سریع و رایگان به سراسر نقاط ایران
- ضمانت اصالت و سلامت فیزیکی کالا
- پشتیبانی فنی قبل و پس از خرید
معرفی خط کش اهمی Gefran مدل PK – بدون شفت
خط کش اهمی مدل PK به‌روزرسانی شده است تا در همه شرایط کاری، اطمینان بیشتری ارائه دهد. دارای اتصال مکانیکی با مفصل برای از بین بردن لقی است و از رزوه M5 برای اتصال مطمئن و دقیق استفاده می‌کند. نصب آن ساده‌تر شده زیرا تغییر سیگنال الکتریکی خارج از کورس الکتریکی نظری وجود ندارد و عملکرد دقیق از ابتدا تضمین می‌شود. طراحی شیارهای جدید جایگزین بسیار مناسبی برای سیستم‌های نصب سنتی با براکت ارائه می‌دهد و انعطاف‌پذیری و سهولت نصب را افزایش می‌دهد. خط کش اهمی مدل PK برای استفاده در دستگاه‌های تزریق پلاستیک، پرس‌های عمودی و بسیاری دیگر از ماشین‌آلات فرآوری ایده‌آل است و عملکردی ثابت، دقیق و قابل اعتماد ارائه می‌دهد. همچنین با درجه حفاظت IP40 دوام و اطمینان را در محیط‌های مختلف صنعتی تضمین می‌کند.
بررسی تخصصی خط کش اهمی Gefran مدل PK – بدون شفت
این خط کش اهمی، که به عنوان ترانسدیوسر جابجایی خطی بدون شفت شناخته می‌شود، برای اندازه‌گیری دقیق موقعیت و جابجایی در کاربردهای صنعتی طراحی شده است. با تمرکز بر افزایش قابلیت اطمینان در شرایط کاری سخت، این مدل به‌روزرسانی شده تا عملکرد پایدارتری ارائه دهد. ویژگی‌های برجسته شامل اتصال مکانیکی با مفصل برای حذف لقی (با رزوه M5)، عدم تغییر سیگنال الکتریکی خارج از کورس الکتریکی نظری، و شیارهای جدید بدنه برای نصب آسان بدون نیاز به براکت‌های سنتی است. درجه حفاظت IP40 آن‌را برای محیط‌های صنعتی مانند دستگاه‌های تزریق پلاستیک، پرس‌های عمودی، و ماشین‌آلات فرآوری مناسب می‌سازد. این محصول ایتالیایی با گواهینامه‌های CE و UKCA، ترکیبی از دقت، دوام و سادگی را عرضه می‌کند که می‌تواند بهره‌وری سیستم‌های شما را به‌طور قابل توجهی افزایش دهد.
اصل اندازه‌گیری و مزایای فنی
اصل اندازه‌گیری در مدل PK بر پایه پتانسیومتری استوار است، جایی که جابجایی مکانیکی باعث تغییر مقاومت الکتریکی در یک عنصر مقاومتی می‌شود و این تغییر به سیگنال ولتاژ یا جریان تبدیل می‌گردد. این فناوری مزایای کلیدی دارد:
- رزولوشن بی‌نهایت برای اندازه‌گیری‌های پیوسته
- خطای خطی بودن پایین (0.05±٪ در بازه C.E.U)
- تکرارپذیری عالی (0.01 میلی‌متر)
- هزینه مقرون‌به‌صرفه برای کاربردهای صنعتی
با این حال، حساسیت به جریان cursor (توصیه‌شده کمتر از ۰.۱ میلی‌آمپر برای استفاده راتیومتریک) و محدودیت در سرعت جابجایی بالا (تا ۱۰ متر بر ثانیه) از معایب آن است. در مقایسه با سنسورهای دیگر مانند LVDT یا انکودرها، مدل PK برای محیط‌های با لرزش و شوک بالا (۲۰۰۰-۵ هرتز با دامنه ۰.۷۵ میلی‌متر و شوک ۵۰ گرم برای ۱۱ میلی‌ثانیه) برتری دارد، زیرا بدنه آلومینیوم آنودایز شده و نایلون 66 G25 مقاومت بالایی در برابر شرایط سخت ایجاد می‌کند. عمر کاری بیش از ۲۵ میلیون متر کورس یا ۱۰۰ میلیون مانور، آن‌را به گزینه‌ای ایده‌آل برای کاربردهای مداوم تبدیل کرده است.
دامنه اندازه‌گیری و مشخصات الکتریکی/مکانیکی
مدل PK دامنه مفید الکتریکی (C.E.U) از ۵۰ تا ۳۰۰۰ میلی‌متر را پوشش می‌دهد، با گزینه‌های سفارشی برای کورس‌های میانی (مانند ۱۰۰، ۱۳۰، ۱۵۰ تا ۳۰۰۰ میلی‌متر). کورس الکتریکی نظری (C.E.T) ±۱ میلی‌متر و کورس مکانیکی (C.M) متناسب با آن تنظیم شده است. مقاومت الکتریکی از ۵ کیلواهم (برای طول‌های تا ۳۰۰ میلی‌متر) تا ۲۰ کیلواهم (برای طول‌های بالاتر) با تحمل ۲۰±٪، حداکثر ولتاژ ۶۰ ولت، و جریان cursor حداکثر ۱۰ میلی‌آمپر. اتصالات الکتریکی شامل DIN43650 (۴ قطبی برای مدل PKM) یا DIN43322 (۵ قطبی برای مدل PKB) است، که گزینه‌های متنوعی برای ادغام در سیستم‌های کنترل فراهم می‌کند. از نظر مکانیکی، نیروی جابجایی کمتر از ۱.۲ نیوتن، شتاب عملیاتی تا ۲۰۰ متر بر مجذور ثانیه (۲۰ گرم)، و نصب با پیچ M6 (گشتاور حداکثر ۲۴۰ نیوتن‌سانتی‌متر) یا کیت‌های ثابت‌کننده (PKIT 059 برای طول‌های تا ۹۰۰ میلی‌متر و PKIT 061 برای بالاتر) سادگی را تضمین می‌کند. بازه دمایی عملیاتی از ۳۰- تا ۱۰۰+ درجه سانتی‌گراد و ذخیره‌سازی از ۵۰- تا ۱۲۰+ درجه، انعطاف‌پذیری در محیط‌های مختلف را فراهم می‌آورد.
مشخصات عملکرد و شرایط محیطی
دقت خطی بودن مستقل ۰.۰۵±٪ در بازه C.E.U، همراه با رزولوشن بی‌نهایت و تکرارپذیری ۰.۰۱ میلی‌متر، اندازه‌گیری‌های دقیق را تضمین می‌کند. ضریب دمایی مقاومت ۲۰۰- تا ۲۰۰+ ppm/°C و ضریب دمایی ولتاژ خروجی کمتر از ۵ ppm/°C، پایداری در تغییرات دما را نشان می‌دهد. اتلاف توان ۳ وات در ۴۰ درجه (۰ وات در ۱۲۰ درجه)، عایق الکتریکی بیش از ۱۰۰ مگااهم در ۵۰۰ ولت، و استحکام دی‌الکتریک کمتر از ۱۰۰ میکروآمپر در ۵۰۰ ولت، ایمنی الکتریکی بالایی ارائه می‌دهد. درجه حفاظت IP40 محافظت در برابر ذرات جامد بزرگتر از ۱ میلی‌متر را فراهم می‌کند، اما برای محیط‌های مرطوب یا گرد و غبار شدید مناسب نیست – در چنین مواردی، مدل‌های با IP بالاتر توصیه می‌شود. شفت از فولاد ضدزنگ AISI 303 ساخته شده که مقاومت به خوردگی و دوام مکانیکی را افزایش می‌دهد. در کاربردهایی مانند سیلندرهای هیدرولیک، ماشین‌آلات کشاورزی، یا صنایع دریایی، این ویژگی‌ها downtime را کاهش داده و دقت را حفظ می‌کنند.
کاربردها و مزایای اقتصادی
مدل PK در طیف وسیعی از کاربردها و صنایع عملکرد برتر نشان می‌دهد. از دستگاه‌های تزریق پلاستیک و لاستیک، ماشین‌کاری فلزات، متریال هندلینگ (نوار نقاله، لیفتراک)، سیلندرهای هیدرولیک و پنوماتیک، تا انرژی‌های تجدیدپذیر، تجهیزات آزمون خودرو، تجهیزات پزشکی، مهندسی ژئوتکنیک، حمل‌ونقل ریلی، صنایع دریایی، ماشین‌آلات کشاورزی و راهسازی، ترموفرمینگ، نورد لاستیک، بنچ تست، فرآوری سنگ مرمر، صنایع چوب، و دای‌کست. در صنایع پلیمر، پلاستیک و لاستیک، فلزات و ماشین‌کاری، ماشین‌سازی، انرژی، خودروسازی، عمران و ژئوتکنیک، حمل‌ونقل ریلی، دریایی و کشتیرانی، و ابزار دقیق و کنترل، این سنسور با ارائه داده‌های دقیق، بهره‌وری را افزایش می‌دهد. مزایای اقتصادی شامل کاهش هزینه‌های نگهداری (به دلیل عمر طولانی)، نصب سریع (بدون نیاز به تنظیمات پیچیده)، و گزینه‌های سفارشی مانند منحنی خطی‌پذیری (L) یا اتصالات اختیاری (مانند CON006 برای PKM یا CON011 برای PKB). اگر به دنبال سنسوری هستید که دقت و دوام را با هزینه مناسب ترکیب کند، مدل PK انتخاب هوشمندانه‌ای است.
| کاربردها | صنایع |
|---|---|
| دستگاه‌های تزریق پلاستیک و لاستیک | پلیمر |
| ماشین‌کاری فلزات | پلاستیک و لاستیک |
| متریال هندلینگ: حمل و جابجایی مواد (مثلاً نوار نقاله، لیفتراک، سیستم‌های انتقال مواد) | فلزات و ماشین‌کاری |
| سیلندرهای هیدرولیک و پنوماتیک | ماشین‌سازی |
| انرژی‌های تجدیدپذیر | انرژی |
| دستگاه‌های تست خودرویی یا تجهیزات آزمون خودرو | خودروسازی |
| صنعت تجهیزات پزشکی | عمران و ژئوتکنیک |
| ژئوتکنیک (مهندسی خاک و زمین) | حمل‌ونقل ریلی |
| کنترل سطح | دریایی و کشتیرانی |
| ماشین‌آلات کشاورزی و راهسازی | ابزار دقیق و کنترل |
| راه‌آهن / صنعت ریلی | |
| صنایع دریایی و کشتیرانی | |
| ترموفرمینگ: شکل‌دهی حرارتی ورق پلاستیک | |
| نورد لاستیک و پلاستیک | |
| بنچ تست تجهیزات | |
| ماشین‌آلات فرآوری سنگ مرمر و دستگاه‌های برش و پرداخت سنگ | |
| ماشین‌آلات صنایع چوب | |
| دای‌کست / ریخته‌گری تحت فشار |
