اولترافیلتراسیون
اندازه‌گیری اختلاف فشار برای نظارت بر فیلتر | Filter Monitoring
چالش
در طول نمک زدایی آب دریا، مواد اغلب باید حذف یا از یکدیگر جدا شوند. یکی از روش های جداسازی یا ته‌نشین کردن، فیلتراسیون است. کیفیت برتر محصول تنها زمانی حاصل می‌شود که فیلتر به درستی کار کند. به همین دلیل باید همیشه از عملکرد مناسب فیلتر اطمینان حاصل کرد. این امر، نیاز به نظارت مداوم بر فیلتر دارد.
در حوزه سیستم‌های تصفیه و آب شیرین‌کن آب دریا، یکی از چالش‌های قابل‌توجهی که مهندسان با آن روبرو هستند، حول اطمینان از عملکرد ثابت و قابل اعتماد در حین رعایت استانداردهای نظارتی دقیق است. حفظ تعادل بین فیلتراسیون کارآمد و انطباق با مقررات، همراه با تاییدیه های خاص مورد نیاز، می‌تواند یک کار پیچیده باشد. تمیز کردن بهینه فیلتر در حین کار مداوم برای به حداقل رساندن زمان خرابی و حفظ کیفیت محصول یک چالش حیاتی است.
اطلاعات فرآیند
محل اندازه‌گیری
خطوط انتقال
محدوده فشار فرآیند
۰ تا ۵+ بار
سیال
آب دریا
محدوده دمای فرآیند
۰ تا ۴۰ درجه سانتی گراد
چالش های فرآيند
مقاوم در برابر آب دریا
راه‌حل مناسب
در محیط چالش برانگیز نمک زدایی آب دریا، جایی که فیلتراسیون دقیق بسیار مهم است، مهندسان به راه حل های قابل اعتمادی نیاز دارند تا از عملکرد مداوم و کارآمد فیلترها در حین رعایت استانداردهای نظارتی دقیق اطمینان حاصل کنند. برای مقابله با این چالش ها، ما استفاده از “ترانسمیتر اختلاف فشار” را توصیه می کنیم.
ترانسمیتر اختلاف فشاری که برای کار در شرایط سخت و کنترل پارامترهای فرآیند نمک‌زدایی آب دریا طراحی شده است. با محدوده دمای عملیاتی بین ۰ تا ۴۰+ درجه سانتی‌گراد، محدوده فشار فرآیند ۰ تا ۵+ بار و مطابق با الزامات منحصر به فرد نظارت بر فیلتر از جمله تاییدیه های بهداشتی. ترانسمیتر اختلاف فشار باید با موادی که مطابق با مقررات FDA و EC 1935/2004 تایید شده‌اند، ساخته شده باشند تا قابلیت اطمینان بالاتری را ارائه دهند. این روش فرآیند نظارت بر فیلتر در اولترافیلتراسیون را ساده می‌کند و مهندسان را قادر می سازد تا تصمیمات آگاهانه‌ای برای حفظ کارایی فیلتر بگیرند.
متریال های سازگار با آب دریا
هنگامی که نوبت به انتخاب بهترین آلیاژهای متریال وتد پارت ترانسمیتر اختلاف فشار (قسمت هایی که با سیال در تماس هستند) برای تصفیه آب دریا برسد، بهترین آلیاژ ها:
- Stainless Steel 17-4 PH
- Tantalum
- Hastelloy C-276
هستند. اما یک قسمت از وتدپارت که غالباً هنگام سفارشی‌سازی متریال فراموش می‌شود، متریال آب‌بندی سنسور (Sealing) است. بهترین متریال های سازگار با آب دریا برای قسمت آب‌بندی ترانسمیتر به شرح زیر می‌باشند:
- EPDM
- Viton
به ما اعتماد دارید ...
چالش مشتری
مدتی پیش یک کارخانه آب شیرین کن در جنوب کشور با ما تماس گرفت که با سیستم‌های بی‌وقفه تبدیل آب دریا به آب شیرین و آشامیدنی سروکار داشت. کارخانه چندین سیستم فیلتراسیون را به صورت شبانه روزی اجرا می‌کرد و ریسک ها برای حفظ کیفیت محصول بالا بود.
با این حال، کارخانه با یک چالش مبرم روبرو بود. آنها در تلاش برای نظارت مداوم و اطمینان از کارایی واحدهای فیلتراسیون خود بودند. این امر برای حفظ کیفیت آب شیرین شده و رعایت استانداردهای نظارتی دقیق بسیار مهم بود. اپراتورهای کارخانه اغلب متوجه افت ناگهانی عملکرد فیلتر، که منجر به خرابی‌های غیرمنتظره و افزایش هزینه‌های عملیاتی می‌شد، نبودند.
راه‌حل ما
تیم پشتیبانان فنی ما پس از درک کامل شرایط فرآیند، استفاده از ترانسمیتر اختلاف فشار مناسب برای این کاربرد را پیشنهاد دادند. این ترانسمیتر فشار تفاضلی با در نظر گرفتن نیازهای دقیق فرآیند از جمله دمای فرآیند از ۰ تا ۴۰+ درجه سانتی‌گراد و فشار از ۰ تا ۵+ بار، تاییدیه های بهداشتی و متریال وتدپارت سازگار با آب شور دریا ساخته شده بود.

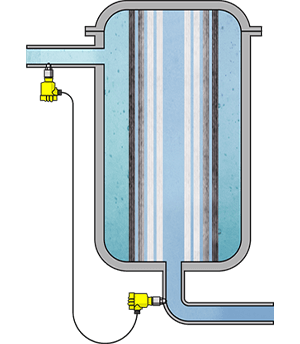

ما درخواست کردیم تا ترانسمیتر اختلاف فشار را در نقاط کلیدی فرآیند فیلتراسیون نصب کنند تا اطلاعات در مورد فشار تفاضلی را در لحظه دریافت کنند. اپراتورهای کارخانه آب شیرین کن اکنون می‌توانند به راحتی با استفاده از این متغیرهای مهم، از عملکرد بهینه و مداوم فیلتر اطمینان حاصل کنند. در نتیجه، آنها قادر به تشخیص پیشگیرانه هرگونه بی نظمی در فرآیند فیلتراسیون بودند.
دیگر افت ناگهانی فشار وجود نداشت زیرا ترانسمیتر اختلاف فشار به آنها هشدار می داد. اندازه‌گیری اختلاف فشار بین ورودی و خروجی سیستم فیلتراسیون نه تنها فرآیند نظارت را ساده‌تر کرد، بلکه در زمان نیز صرفه جویی کرد و خطر خطای انسانی را نیز کاهش داد.
در نتیجه این کارخانه، کاهش قابل توجهی در زمان توقف غیرمنتظره و هزینه های عملیاتی را تجربه کرد. در این پروژه، “ترانسمیتر اختلاف فشار” به کارخانه نمک‌زدایی آب دریا کمک کرد تا بر چالش‌های خود غلبه کند و تولید بی‌وقفه آب تمیز و شیرین را تضمین کند.
محصولات پیشنهادی
ترانسمیتر فشار تفاضلی زیاس سری PT230 با یک هسته اندازه‌گیری دیفیوز سیلیکون که در یک ساختار فولاد ضد زنگ بادوام قرار گرفته است، برای اندازه‌گیری اختلاف فشار سیالات مایع و گازی طراحی شده است. طراحی جمع و جور آن مناسب فضاهای محدود است. با محدوده اندازه‌گیری گسترده و عملکرد دقیق، اندازه‌گیری دقیق را برای گازها و مایعات مختلف ارائه می‌دهد. کاربردها از اندازه‌گیری فشار مایع و گاز گرفته تا نظارت بر جریان در صنایعی مانند نفت و گاز، مواد شیمیایی، نیرو، آب و غیره را شامل می‌شود.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با آب و انواع هیدروکربن
- قابلیت اطمینان بالا، عملکرد دقیق و منحصربهفرد
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلیبار تا ۵۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت و ۵ – ۰ ولت
- اتصال مکانیکی: G 1/2 , G 1/4, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
ترانسمیتر اختلاف فشار هوشمند Ziasiot سری HL 3151D از کمپانی زیاسیوت، دارای فناوری حسگر سیلیکونی پیشرفته با دقت قابل توجه ۰.۰۷۵± FS% است. با خروجی سیگنال ۲۰ – ۴ میلی‌آمپر و پروتکل ارتباطی HART، در اندازه‌گیری فشار، فشار دیفرانسیل (DP) و سطح سنجی مایعات در محیط‌های صنعتی مختلف کاربرد دارد.
نقاط اسپن و صفر آن قابل تنظیم است و همراه با نسبت ترن داون ۱۰۰:۱، سازگاری با شرایط مختلف را تضمین می‌کند.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با LPG
- دقت ۰.۰۷۵± FS%
- قابلیت اطمینان بالا و عملکرد منحصربهفرد
- درجه محافظت ضد انفجار “i” و “d”
- تاییدیه های ضد انفجار ATEX و NEPSI
- انحراف حرارتی بسیار کم
- قابلیت اتصال به یونیت دیافراگم سیل
- دامنه اندازه‌گیری فشار: از ۱ – ۱- میلیبار تا ۴۰ – ۱- بار (اختلاف فشار) // از ۶۰ – ۶۰- میلیبار تا ۴۰ – ۱- بار (گیج)
- خروجی: ۲۰ – ۴ میلی آمپر با پروتکل HART
- اتصال الکتریکی: M20x1.5، 1/2-14 NPT
- جنس اتصال مکانیکی: SS316L، Hastelloy، Monel، Tantalum
ترانسمیتر فشار DP سری HL 3151LT از برند Ziasiot، مجهز به فناوری حسگر سیلیکونی، با دقت قابل توجه ۰.۰۷۵± FS%، خروجی سیگنال ۲۰ – ۴ میلی‌آمپر، همراه با پروتکل HART، اندازه‌گیری دقیق فشار گیج، فشار تفاضلی و سطح مایع را در فرآیندهای مختلف صنعتی تضمین می‌کند.
این سری با نقاط اسپن و صفر قابل تنظیم، نسبت ترن داون گسترده ۱۰۰:۱ را ارائه می‌دهد. ساخته شده از متریال بادوام از جمله فولاد ضد زنگ 316L، برای کاربردهای مختلف، از میادین نفتی گرفته تا تولید مواد غذایی، سازگار است.
- متریال وتد پارت سازگار با LPG
- دقت ۰.۰۷۵± FS%
- قابلیت اطمینان بالا و عملکرد منحصربهفرد
- درجه محافظت ضد انفجار “i” و “d”
- تاییدیه های ضد انفجار ATEX و NEPSI
- انحراف حرارتی بسیار کم
- همراه با فلنج
- دامنه اندازه‌گیری فشار: از ۶۰ – ۶۰- میلیبار تا ۱۰۰ – ۱- بار (اختلاف فشار)
- خروجی: ۲۰ – ۴ میلی آمپر با پروتکل HART
- اتصال الکتریکی: M20x1.5، 1/2-14 NPT
- اتصال مکانیکی: Flange
- جنس اتصال مکانیکی: SS316L، Hastelloy، Monel، Tantalum
ترانسمیتر اختلاف فشار Rosemount 3051S Coplanar با فناوری Coplanar طراحی شده است و راه‌حلی بی نظیر برای اندازه‌گیری فشار، جریان و سطح است. این پلتفرم مقیاس‌پذیر، که در پروتکل‌های ارتباطی سیمی و WirelessHART® موجود است، به طور یکپارچه با منیفولدها و انواع آب‌بندی ادغام می‌شود و عملکرد را برای اندازه‌گیری دقیق فشار تفاضلی، گیج و مطلق بهینه می‌کند. با پلتفرم SuperModule™، این ترانسمیتر در برابر فشار بیش از حد و اثرات فشار خط مقاومت می‌کند تا عملکرد بی نظیری را حفظ کند.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 200:1
- پروتکل های ارتباطی: 20-4 mA HART, WirelessHART®, FOUNDATION fieldbus
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار) / مطلق: تا 4000 psi (۲۷۵.۷۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST
ترانسمیتر فشار تفاضلی Rosemount 2051 Coplanar استاندارد صنعتی و پیشرو در صنعت برای اندازه‌گیری فشار تفاضلی و گیج است. این ترانسمیتر دارای گواهی ایمنی و دارای یک رابط کاربری با منوهای آسان برای پیکربندی داخلی است که به شما امکان می‌دهد به راحتی دستگاه را راه‌اندازی کنید. این دستگاه با فناوری اختراعی کوپلنار (coplanar) ثبت شده‌است، انعطاف‌پذیری در نصب را برای راه حل‌های اندازه‌گیری جریان یا اندازه‌گیری سطح به صورت یکپارچه ارائه می‌دهد. با فناوری WirelessHART®، می‌توانید نقاط اندازه‌گیری را به سرعت اضافه کنید، حتی از راه دور و مناطقی با دسترسی سخت.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 100:1
- درستی: تا ۰.۰۵٪ مقیاس کل
- پروتکل های ارتباطی: 20-4 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 V Low Power HART®
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Tantalum
