مخزن آب سالم
سطح‌سنجی در مخازن آب سالم | Pure Water Tanks
چالش
مخازن آب سالم از تجهیزات ذخیره‌سازی مهم و ضروری برای دوره‌های اوج مصرف هستند. این مخازن، نوسانات توزیع آب را جبران می‌کنند. برای اندازه‌گیری دقیق سطح در مخازن آب سالم (سطح سنجی در مخازن آب)، مهندسان با یک چالش بزرگ روبرو هستند. رطوبت بالای محیط این مخازن یک چالش مهم است. هوای مملو از بخار آب می‌تواند به سیستم‌های اندازه‌گیری حساس نفوذ کند و به طور بالقوه منجر به خوانش های نادرست شود. حل این چالش مستلزم درک جامعی از متریال، طراحی و عوامل محیطی برای اطمینان از اندازه‌گیری های قابل اعتماد در مواجهه با رطوبت مداوم است.
اطلاعات فرآیند
محل اندازه‌گیری
محفظه / مخزن
محدوده فشار فرآیند
۰ تا ۱+ بار
سیال
آب
محدوده دمای فرآیند
۰ تا ۲۰ درجه سانتی گراد
چالش های فرآيند
رطوبت بالا
راه‌حل مناسب

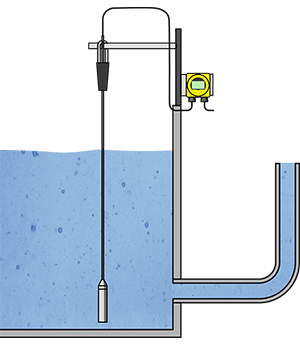

راه حل پیشنهادی ما برای غلبه بر چنین چالشی استفاده از سنسور فشار هیدرواستاتیک (ترانسمیتر فشار غوطه ور) می باشد که برای کنترل پیچیدگی‌های اندازه‌گیری سطح در شرایط رطوبت بالا طراحی شده است. طراحی پیشرفته آن، یکپارچگی کامل و عدم ورود رطوبت را تضمین می‌کند (ترانسمیتر های فشار غوطه ور عموماً دارای درجه حفاظت IP68 هستند که در برابر نفوذ آب و رطوبت مقاوم‌اند).
جهت خوانش دقیق و قابل اطمینان سطح، به یک سنسور فشار هیدرواستاتیک برای اندازه‌گیری فشار هیدرواستاتیک تا 10 متر آب نیاز است که در محدوده دمای بین ۰ تا ۲۰+ درجه سانتی‌گراد و فشار فرآیند تا ۱+ بار به طور موثر عمل می‌کند و درجه حفاظت آن IP68 است. همچنین، دارای کابل ونتد جهت جبران تغییرات فشار اتمسفر نیز می‌باشد. ترانسمیتر فشار غوطه ور دارای نصب آسان و رابط کاربرپسند است که دقت و پایداری در خوانش را برای طولانی مدت تضمین می‌کند. انتخاب سنسور فشار هیدرواستاتیک به شما این امکان را می‌دهد که بر چالش‌های محیط‌های با رطوبت بالا برای اندازه‌گیری سطح بهینه در مخازن آب سالم غلبه کنید.
به ما اعتماد دارید ...
چالش مشتری
اخیراً یکی از مشتریان ما که در یک بخش مهم در سیستم تصفیه آب شهری مشغول به کار بود، به ما مراجعه کردند. این مرکز تصفیه تضمین می‌کند که آب آشامیدنی تمیز به هر خانواده می‌رسد. با این حال، در پشت صحنه، یک چالش مداوم ظاهر شده بود. اندازه‌گیری دقیق سطح در مخازن ذخیره آب خالص با توجه به خرابی های پی در پی تجهیزات سطح سنجی‌شان به یک چالش خسته‌کننده تبدیل شده است. مقصر؟ سطح رطوبت بالا در محیط.
این رطوبت به تجهیزات اندازه‌گیری سطح موجودشان نفوذ می‌کرد و منجر به خوانش‌های غیرقابل اعتماد و اختلالاتی در تامین آب می‌شد. راه‌حلی که استفاده می‌کردند، اگرچه از نظر تئوری درست بود، به دلیل تأثیر غیرقابل پیش بینی رطوبت، پس از مدتی خروجی اشتباه ارائه می‌کرد. مهندسان این مرکز فعالانه به دنبال راه حلی قابل اعتماد برای این چالش بودند.
راه‌حل ما
برای کمک به مهندسین مرکز توزیع آب، آنها را با “سنسور فشار هیدرواستاتیک” آشنا کردیم – یک فناوری قابل اعتماد که برای غلبه بر چنین پیچیدگی هایی طراحی شده است. ما با همکاری نزدیک با مهندسان مرکز، ترانسمیتر فشار غوطه ور را به عنوان راه حل ایده آل برای مقابله با مشکلات اندازه گیری ناشی از رطوبت معرفی کردیم.
مهندسی دقیق این نوع ترانسمیتر فشار، تاثیر رطوبت بر اندازه‌گیری‌ها را خنثی و دقت بالا را حتی در محیط های فوق العاده مرطوب نیز تضمین می‌کند. مهندسین این مرکز توزیع آب، به ما اعتماد کردند و استفاده از ترانسمیتر های فشار غوطه ور را برای سطح سنجی در مخازن آب خود در دستور کار قرار دادند.
هم اکنون، این مرکز درحالی که از ترانسمیتر های فشار هیدرواستاتیک برای اندازه‌گیری سطح مخازن‌شان استفاده می‌کند، بدون تاثیر از رطوبت، آب را به شیوه بهینه‌تری مدیریت می‌کند و دیگر هزینه های گزافی بابت تعویض مداوم تجهیزات سطح سنجی و دیگر هزینه‌های مربوط به توزیع آب ناکارآمد پرداخت نمی‌کند. این مرکز همچنان، جریان یکپارچه آب تمیز و سالم را برای ساکنان شهر تامین می‌کند.
محصولات پیشنهادی
لول ترانسمیتر هیدرواستاتیک سری PT220، یک راه‌حل تخصصی برای اندازه‌گیری دقیق سطح مایع، به ویژه برای کاربردهای غوطه‌وری و اندازه‌گیری سطح هیدرواستاتیک ساخته شده است. با حسگر اندازه‌گیری دیفیوز سیلیکون، در برابر تداخلات الکترومغناطیسی مقاوم است و دقت و قابلیت اطمینان را حتی در محیط‌های سخت صنعتی تضمین می‌کند. ساخته شده از فولاد ضد زنگ 316L، حفاظت IP68 آن دوام طولانی مدت سنسور را تضمین می‌کند.
- کیفیت بالا
- متریال وتد پارت سازگار با اکثر سیالات
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد مناسب
- ثبات و تکرارپذیری عالی
- محدوده اندازه‌گیری فشار: ۰ تا ۱۰۰ میلیبار تا ۰ تا 25 بار (از ۰ تا ۱ متر آب تا ۰ تا 250 متر آب)
- خروجی: انواع سیگنال جریانی و ولتاژی
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- کابل ونتد در سایز های مختلف
سنسور هیدرواستاتیک Waterpilot FMX11 معمولا در کاربردهای محیطی برای اندازه‌گیری سطح هیدرواستاتیک استفاده می‌شود. این سنسور برای کاربردهای آب آشامیدنی تایید شده‌است و می‌تواند در چاه‌ها، مخازن ذخیره‌سازی، برج‌های آب، سدها، ایستگاه‌های اندازه‌گیری، دریاچه‌ها و رودخانه‌ها استفاده شود.
- سنسور سرامیکی با خلوص بالا مقاوم در برابر اضافه بار (99.9% Al2O3)
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- نصب و پیکرهبندی آسان
- اندازه گیری همزمان سطح و دما با سنسور دمای Pt100
- قطر بیرونی کوچک ۲۲ میلی متری مناسب برای مصارف آب آشامیدنی و استفاده در چاه ها و چاه های با قطر کم
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتی‌گراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۲۰ بار / ۲۰۰ متر آب
- دقت (FS%): ±۰.۵ ،±۰.۳۵
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
سطح سنج LMP 307 برای اندازه‌گیری مداوم سطح در آب و سیالات تمیز یا کمی آلوده طراحی شده‌است. این سنسور از جنس فولاد ضد زنگ با کیفیت بالا برای نیازهای اندازه‌گیری دقیق با ثبات طولانی مدت است. از ترانسمیتر فشار غوطه ور LMP 307 می‌توان در صنایع آب و فاضلاب (تصفیه شده) و نفت و گاز استفاده کرد.
- قابلیت سفارشیسازی به مدل ضد انفجار
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- طول عمر و پایداری بلند مدت
- اثر حرارتی پایین
- قطر بیرونی ۲۶.۵ میلی متری
- انواع خروجی های آنالوگ جریانی و ولتاژی
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتی‌گراد
- دامنه اندازه‌گیری فشار: از ۰ تا ۱ متر آب تا ۰ تا ۲۵۰ متر آب
- دقت (FS%): ±۰.۲۵ ،±۰.۳۵، ±۰.۱
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
