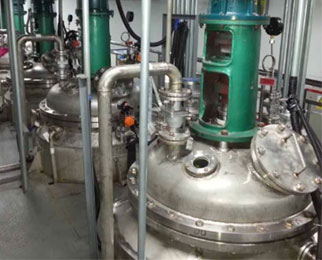

مخزن واکنش
اندازه‌گیری فشار و سطح | Level and Pressure Measurement and Point Level Detection
چالش
شرایط اندازه گیری در داخل یک مخزن واکنش در یک بخش تولید چند محصولی با تغییر سیال و همچنین نوسانات زیاد دما و فشار همراه است. بسته به خواص مواد اولیه، از مخازن آلیاژی، فولاد ضد زنگ یا لعابی استفاده می شود. اجزای مختلف مانند همزن، خشک کن و سانتریفیوژ نیز در هر فرآیند متفاوت است.
یکی از بزرگ‌ترین چالش‌هایی که مهندسان در مخازن واکنش در خط تولید چند محصولی با آن مواجه هستند، برخورد با ترکیبی از نوسانات شدید دما، تغییر سیال و نصب تجهیزات داخلی مانند همزن و خشک‌کن است. این عوامل می توانند شرایط اندازه گیری را ناپایدار کنند. روش های سنتی در این شرایط برای اندازه گیری دقیق سطح و فشار با مشکل مواجه هستند.
نوسانات دما با دامنه وسیع (از ۲۰+ درجه سانتیگراد تا ۲۰۰+ درجه سانتیگراد)، همراه با میعان و فشار در حال تغییر در فرآیند، دستیابی به داده های قابل اعتماد را دشوار می کند. علاوه بر این، تغییر مداوم بین مواد خام مختلف و محصولات متفاوت می تواند منجر به ناهماهنگی در خوانش شود و نظارت دقیق را پیچیده تر کند.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن واکنش
محدوده فشار فرآیند
۱- تا ۵+ بار
سیال
مواد خام
محدوده دمای فرآیند
۲۰+ تا ۲۰۰+ درجه سانتی گراد
چالش های فرآيند
دمای بالا، لوازم داخل مخزن، تغییر سیال، میعان
راه‌حل مناسب
برای اطمینان از عملکرد قابل اعتماد و بهره وری بالا، هم سطح و هم فشار باید به طور مداوم اندازه گیری و نظارت شوند.
برای اطمینان از اندازه گیری دقیق سطح و فشار در مخازن واکنش با چالش های ذکر شده در بالا، توصیه می کنیم از ترکیبی از “ترانسمیتر فشار” و “ترانسمیترهای فشار تفاضلی DP” استفاده کنید.
از “ترانسمیتر فشار دما بالا” برای اندازه‌گیری گاز/بخارات بالای مایع درون مخزن و به دلیل بسته‌بودن درب مخزن، از “سنسور فشار تفاضلی” برای اندازه‌گیری سطح مایع درون مخزن استفاده شود. آنها نه تنها فشار هد و فشار استاتیک را اندازه‌گیری می‌کنند، بلکه داده‌های دقیق سطح را حتی زمانی که با تغییر سیال و شرایط نوسان دار مواجه می‌شوند، ارائه می‌کنند.
چالش دمای بالا در فرآیند CIP
یکی از چالش های قابل توجه در اندازه‌گیری فشار در فرآیند CIP، دمای فرآیند است که گاهی اوقات تا دمای ۱۵۰ درجه سانتیگراد افزایش می‌یابد. در چنین مواقعی توصیه می‌کنیم از “کولینگ فن” (کولینگ تاور) بین اتصال مکانیکی تجهیز اندازه‌گیری فشار و فرآیند استفاده نمایید.
تعداد کولینگ فن مورد استفاده به محدوده دمای قابل تحمل ترانسمیتر فشار بستگی دارد. به‌عنوان مثال، برای ترانسمیتر فشاری که حداکثر دمای قابل تحمل آن ۸۵+ درجه سانتی گراد است، استفاده از ۵ کولینگ فن، دمای قابل تحمل را تا ۲۰۰ درجه سانتیگراد افزایش می‌دهد.
توجه داشته باشید هرچه کولینگ فن های بیشتری استفاده کنید، زمان پاسخگویی تجهیز اندازه‌گیری فشار نیز افزایش می‌یابد.
