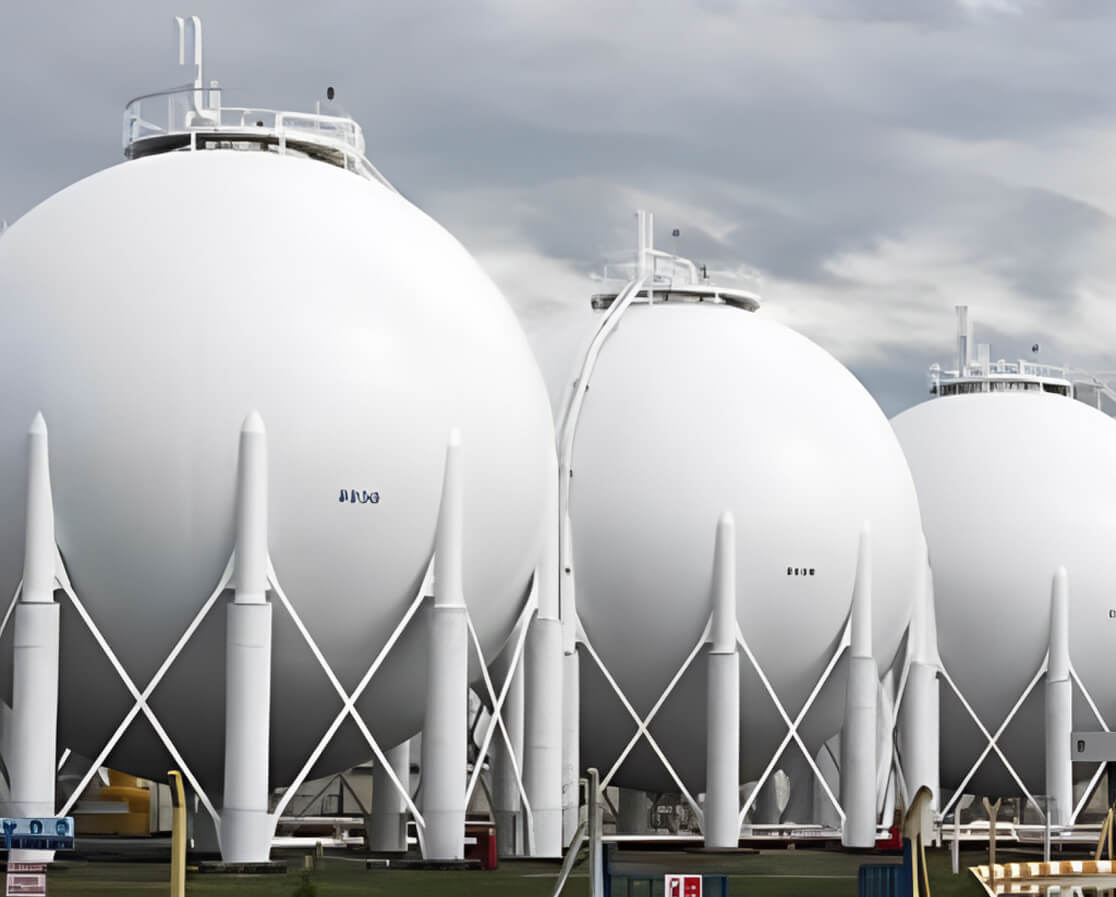

مخزن کروی LPG
نظارت بر سطح و فشار در مخازن گاز مایع
چالش
قبل از اینکه LNG/LPG به عنوان منبع انرژی مورد استفاده قرار گیرند یا در تولید برای صنایع شیمیایی یا پتروشیمی مورد استفاده قرار گیرند، باید مجموعه ای از فرآیندها را طی کنند که شامل حذف عناصر ناخواسته، مانند گوگرد و جیوه، همراه با پالایش آن برای اطمینان از برآورده شدن نیازهای کیفیت و انرژی (calorific) است: قبل از فشرده سازی، حمل و نقل و استفاده بعدی. در تمام این مراحل، اندازه گیری سطح و فشار قابل اعتماد برای عملکرد ایمن و روان نیاز است.
در حوزه نظارت بر مخزن گاز مایع یا همان LPG، یکی از چالش‌های مهندسین، دستیابی به اندازه‌گیری‌های دقیق در میان محدودیت‌های دوگانه ثابت دی‌الکتریک پایین LPG و دماهای پایین است. این ترکیب یک مانع قابل توجه را ایجاد می کند زیرا سیستم های اندازه گیری سنتی اغلب در چنین شرایطی برای ارائه خوانش های قابل اعتماد به مشکل می خورند. خواص ذاتی LPG، از جمله ثابت دی الکتریک پایین آن، می تواند منجر به عدم دقت در اندازه گیری سطح شود (خصوصا اگر فناوری اندازه‌گیری سطح، امواج رادار باشد). مهندسان باید از راه‌حل هایی استفاده کنند که یکپارچگی و قابلیت اطمینان اندازه گیری را حتی در مواجهه با عوامل محیطی نامطلوب حفظ می‌کند.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن کروی گاز مایع (LPG)
محدوده فشار فرآیند
۱+ تا ۳+ بار
سیال
گاز مایع
محدوده دمای فرآیند
۱- تا ۴۵+ درجه سانتی گراد
چالش های فرآيند
دمای پایین، ثابت دی الکتریک پایین
راه‌حل مناسب

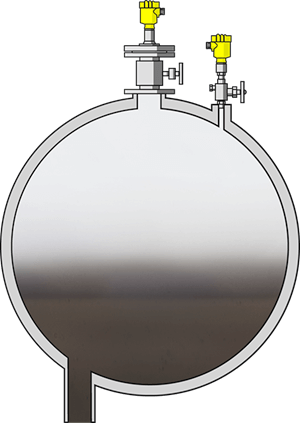

در مخازن ذخیره‌سازی LPG که دما در پایین تر‌ین حالت ممکن قرار دارد، مهندسان به دنبال فناوری اندازه‌گیری قابل اعتماد برای خوانش فشار هستند که ما توصیه می کنیم از یک “ترانسمیتر فشار” که توانایی تحمل دما تا ۱۰- درجه سانتیگراد را دارد، استفاده کنید.
ترانسمیتر های فشار پیشنهادی ما توانایی کار در دماهای ۱۰- تا ۴۵+ درجه سانتیگراد را دارد و عملکرد بی نظیری را در این شرایط سخت ارائه می دهد. همچنین، استفاده از یک کات آف ولو به شما امکان تعویض سنسور را هنگام عملیات می‌دهد که با به حداقل رساندن زمان خرابی، باعث به حداکثر رسیدن بهره‌وری می شود. معمولاً در صنعت، الزام اکید است که هر سنسور با استفاده از اتصالات ولو، بدون وقفه در فرآیند، یعنی بدون خاموش کردن تجهیزات تولید، یا بخشی از آن، از فرآیند جدا شود. این الزام برای اکثر مخازن گاز مایع کاملاً اجباری است.
چالش دمای پایین در مخزن LPG
جالب است بدانید که LPG یا پروپان می‌تواند منجمد شود. با این حال، بسیار بعید است که دما به دمای انجماد سیال برسد. هنگامی که دما کاهش می‌یابد، باید مخزن پروپان خود را برای هر گونه آسیب یا کاهش فشار بررسی کنید تا مطمئن شوید که مخزن پروپان شما پر است و برای زمستان آماده است.
نکته مهم دیگر این است که دما بر پروپان تأثیر می‌گذارد. دمای سرد می‌تواند باعث کاهش حجم پروپان مایع شود و فشار داخلی داخل مخزن را کاهش دهد. این امر می‌تواند بر خوانش فشار تأثیر بگذارد و سوخت کمتری نسبت به آنچه که دارید نشان دهد. تکنسین های باتجربه هنگام بررسی و پر کردن مخزن پروپان شما این موضوع را در نظر می‌گیرند.
برای جلوگیری از تغییرات فشار در مخزن پروپان:
– مخزن خود را پر نگه دارید مخزن پر به معنای حجم بیشتری از نفت مایع است که به نوبه خود کمتر در معرض انقباض خواهد بود.
– مخزن را نپوشانید. اگر مخزن شما بالای سطح زمین است، استفاده از پوشش مخزن – یا اجازه دادن به برف و یخ برای تجمع – از برخورد نور خورشید به مخزن و گرم نگه داشتن آن جلوگیری می‌کند. در نتیجه، افت فشار ممکن است شدیدتر از قرار گرفتن در معرض نور خورشید باشد.
محصولات پیشنهادی
سری PT216 یک ترانسمیتر فشار سوزنی با دقت بالاست که با حسگر فشار دیفیوز سیلیکونی ساخته شده است. محدوده اندازه‌گیری گسترده، همراه با دقت بالا و طراحی فشرده، آن‌را برای اندازه‌گیری دقیق و کنترل فشار مایع و گاز در سکتورهای مختلف صنعتی، ایده‌آل می‌کند. این سری دارای دقت چشمگیر تا 0.25% F.S می‌باشد، که در یک هوزینگ فولادی ضد زنگ با درجه حفاظت IP65 قرار دارد و در دو مدل مطلق (ابسلوت) و گیج ارائه می‌شود. همچنین، اتصال‌های الکتریکی و مکانیکی متعدد و سیگنال های خروجی مختلف، آن را برای انواع کاربرد های صنعتی فراهم می‌کند.
- در دو مدل گیج و مطلق براساس فشار مرجع
- متریال وتد پارت سازگار با روغن هیدرولیک
- پایداری و عمرکاری طولانی مدت
- همراه با اسنابر فشار | تاثیر ناپذیری از اسپایک فشار
- ساختار کوچک مناسب برای فضای محدود
- دامنه اندازه‌گیری فشار: ۰ – ۱- بار، ۱ – ۰ تا ۶۰۰ – ۰ بار (گیج)
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
سنسور فشار سری PT218، اوج قابلیت اطمینان و کارایی در فناوری اندازه‌گیری فشار است. این محصول که با هسته سنسور پیزومقاومتی پیشرفته طراحی شده است، دوام و دقت بی‌نظیری را تضمین می‌کند. همچنین ساختار فولاد ضدزنگ آن انعطاف‌پذیری را در طیف گسترده دمایی تضمین می‌نماید. با دقت تا 0.25% F.S، حفاظت IP65 و اتصالات الکتریکی و مکانیکی متنوع، در کاربردهای مختلف از تصفیه آب و سیستم‌های HVAC گرفته تا مهندسی مکانیک و ماشین‌سازی کاربرد دارد.
- تکنولوژی پیزومقاومتی روی سرامیک
- دارای اتصالات الکتریکی و مکانیکی مختلف | مناسب برای تقریباً هر کاربرد
- قیمت مناسب
- ثبات و دقت مناسب
- طیف وسیع دمایی
- دامنه اندازه‌گیری فشار: از ۱ – ۰ بار تا از ۱۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- جنس اتصال مکانیکی: فولاد ضد زنگ (304)
ترانسمیتر فشار سوزنی WIKA سری S-20 برای کاربردهای صنعتی عمومی راه حل ایده آل برای مشتریانی است که نیازهای اندازه‌گیری مداوم و دقیق دارند. دارای دقت بسیار خوب، طراحی قوی است، به این معنی که می‌تواند برای گسترده‌ترین طیف کاربردها مناسب باشد. مدل S-20 محدوده اندازه‌گیری مداوم بین ۰ … ۰.۴ و ۰ … ۱۶۰۰ بار را در تمام واحدهای اصلی ارائه می‌دهد. این محدوده‌های اندازه‌گیری را می‌توان تقریبا به هر طریقی با تمام سیگنال‌های خروجی استاندارد صنعت، رایج‌ترین اتصالات فرآیند و اتصالات الکتریکی ترکیب کرد.
- محصولی با کیفیت بسیار بالا
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- مقاوم در برابر شوک و لرزش شدید
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب
- دامنه اندازه‌گیری فشار: از ۰ – ۴۰۰- میلیبار تا ۵۹ – ۱- بار، ۴۰۰ – ۰ میلیبار تا ۱۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۴ – ۲۰ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۶ – ۱ ولت، ۱۰ – ۰ ولت، ۰ – ۱۰ ولت
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet, Field case, Bayonet, Heavy-duty connector
ترانسمیتر فشار هوشمند Ziasiot سریHL 3151T، ساخته شده با تکنولوژی حسگر سیلیکونی، دقت بی‌نظیر ۰.۰۷۵± را ارائه می‌کند. با محدوده عملیاتی وسیع و نقطه صفر قابل تنظیم، نسبت ترن داون ۱۰۰:۱ را به رخ می‌کشد. خروجی جریان ۲۰ – ۴ میلی‌آمپر و پروتکل ارتباطی HART، ادغام یکپارچه در سیستم‌های کنترل و نظارت را امکان‌پذیر می‌نماید. این تجهیز ساخته شده از متریال درجه یک مانند فولاد ضد زنگ 316L و گزینه‌های اختیاری دیگر از جمله تانتالیوم، مونل و هاستلوی می باشد.
- درجه حفاظت ضد انفجار “i” و “d”
- صفر و اسپن قابل تنظیم
- دارای نمایشگر – نمایش همزمان فشار
- مقاوم در برابر شوک و لرزش شدید
- ثبات و دقت عالی
- گزینه‌های مختلف متریال وتد پارت جهت سازگاری با انواع سیالات
- دامنه اندازه‌گیری فشار: مطلق و گیج – از ۱۰۰ – ۱۰۰- میلیبار تا ۴۰۰ – ۱- بار
- خروجی: ۲۰ – ۴ میلی‌آمپر HART
- اتصال مکانیکی: فلنج، دیافراگم سیل، دیافراگم سیل و کپیلاری، M20x1.5 ،1/2NPT ،G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، هستلوی، مونل، تانتالیوم
