مخازن گِل حفاری

اندازه‌گیری چگالی در مخازن گِل | Mud tanks

چالش

در کاربردهای حفاری قبل و در حین پمپاژ به داخل چاه، چگالی گِل نیاز به نظارت مستمر دارد. چگالی یا تراکم، یک معیار مهم برای تعیین ترکیب صحیح گل حفاری است. فرمولاسیون صحیح گل تضمین می‌کند که حرکت روان رو به جلو، حفاری بدون سایش و آب بندی عالی دهانه چاه از طریق نظارت بر چگالی تضمین می‌شود.
با این حال، در محیط‌های حفاری سخت که با ساییدگی بالا و دماهای متغیر مشخص می‌شوند، دستیابی به اندازه‌گیری دقیق چگالی به طور فزاینده‌ای دشوار می‌شود. مواد ساینده درون گل می توانند تجهیزات اندازه گیری را در طول زمان فرسوده کنند و منجر به عدم دقت و خرابی های احتمالی شوند.

چاه حفاری و اندازه گیری چگالی گل
فرآیند اندازه گیری چگالی در مخزن گِل

اطلاعات فرآیند

محل اندازه‌گیری

چاه حفاری

محدوده فشار فرآیند

۰ تا ۵+ بار

سیال

گِل حفاری

محدوده دمای فرآیند

۰ تا ۹۰ درجه سانتی گراد

چالش های فرآيند

سایش

حل اندازه گیری چگالی گل در مخازن گل حفاری نفتی

راه‌حل مناسب

در عملیات حفاری، که در آن چگالی گِل برای عملکرد بهینه و پایداری حفره چاه بسیار مهم است، مهندسان به راه‌حل‌های اندازه‌گیری قوی و قابل اعتماد نیاز دارند. راه حل پیشنهادی ما برای اندازه گیری دقیق چگالی در مخازن گل، استفاده از “ترانسمیترهای فشار غوطه ور” است. این ترانسمیترها که برای مقاومت در برابر چالش‌های ناشی از گل ساینده و دماهای متغیر طراحی شده‌اند، راه‌حلی قابل اعتماد برای نظارت مداوم ارائه می‌دهند. علاوه بر این، توانایی آنها برای کار در محدوده دمایی ۰ تا ۹۰+ درجه سانتیگراد و تحمل فشارهای تا ۵+ بار، آنها را برای مخازن گل ایده‌آل می‌کند.

روش مطمئن
مقرون به صرفه
نصب و پیکربندی آسان

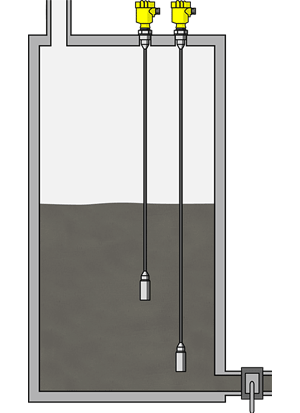

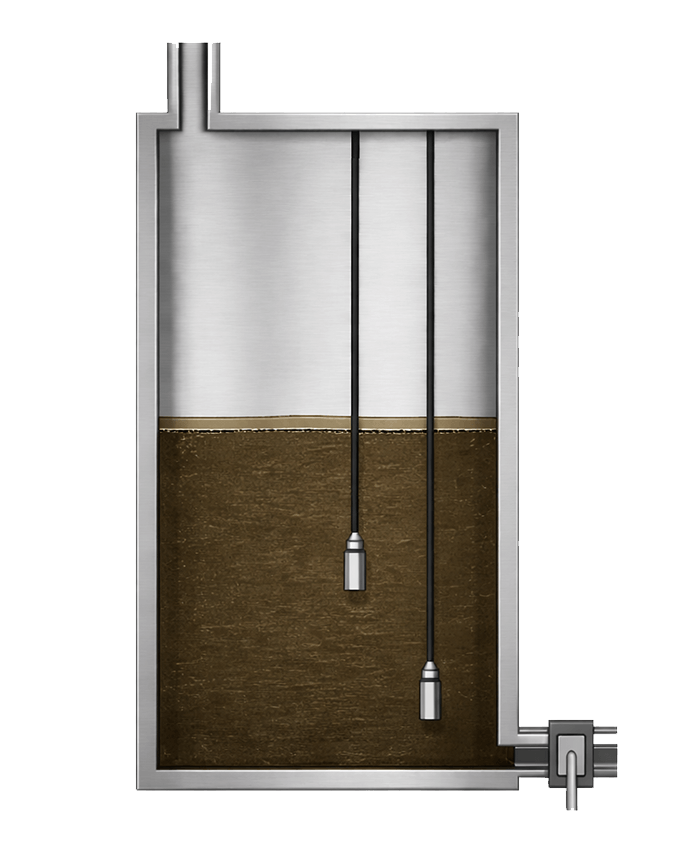

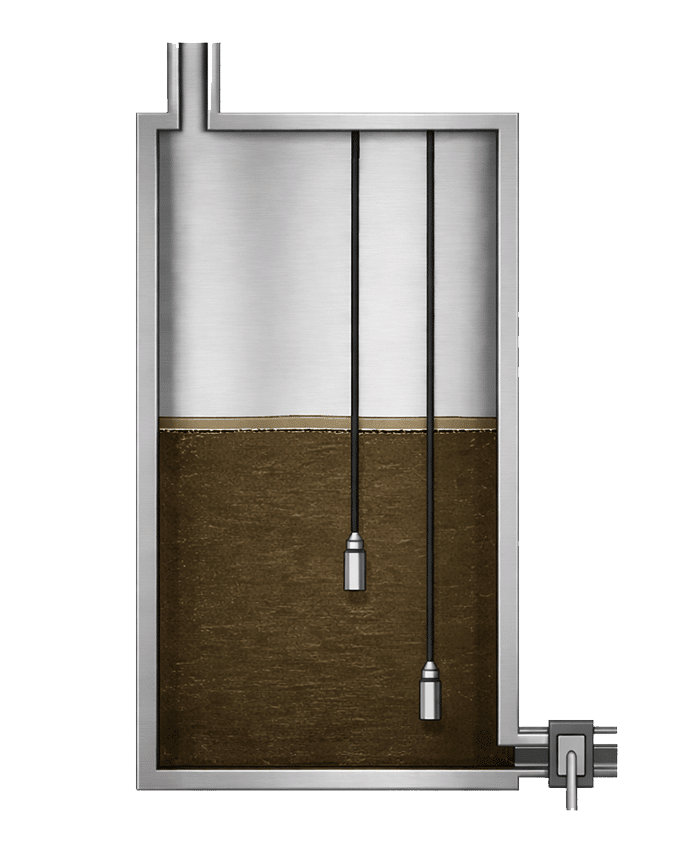

نحوه محاسبه چگالی با کمک ترانسمیتر فشار غوطه ور بدین صورت است که دو ترانسمیتر فشار غوطه ور با طول کابل های متفاوت اما مشخص، بالای مخزن نصب شده که تفاضل دو فشار خوانش شده، اختلاف ارتفاع معین دو پراب و شتاب گرانش به شما کمک می‌کنند تا با استفاده از فرمول فشار هیدرواستاتیک، میزان چگالی را به سادگی محاسبه کنید:

 ΔP=ρgΔh

در حالی که:

ΔP= اختلاف دو فشار خوانش شده توسط ترانسمیتر فشار غوطه ور

ρ = چگالی گِل حفاری

g = شتاب گرانش (۹٫۸۱ m/s2)

Δh = اختلاف ارتفاع دو پراب

در نتیجه، با استفاده از ترانسمیترهای فشار غوطه ور، مهندسان می‌توانند به طور موثر چالش‌های مرتبط با حفظ اندازه‌گیری دقیق چگالی در مخازن گل، تضمین عملیات حفاری روان و یکپارچگی حفره چاه را برطرف کنند.



متریال های سازگار با گِل حفاری

هنگامی که نوبت به انتخاب بهترین آلیاژهای متریال وتد پارت ترانسمیتر فشار غوطه ور (قسمت هایی که با سیال در تماس هستند) برسد، بهترین آلیاژ برای پراب:

  • Stainless Steel 316L

و بهترین متریال برای کابل ونتد (اتصال الکتریکی ترانسمیتر) موارد زیر می‌باشند:

  • PE
  • FEP
  • PUR
