مخزن نگهداری برای مواد غذایی مایع
اندازه‌گیری سطح در مخازن نگهداری مواد غذایی مایع | Storage Tanks
چالش

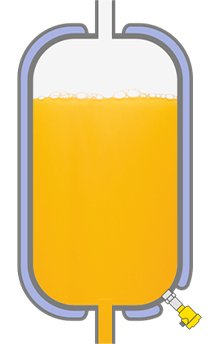

در صنایع غذایی، مواد مایع مانند گلوکز، آب میوه یا شربت باید همیشه در انبار نگهداری شوند. برای آماده سازی آنها برای فرآیند تولید، برخی از مایعات باید یا از قبل خنک شوند یا از قبل گرم شوند، در حالی که هنوز در مخازن نگه داری هستند. این کار با استفاده از یک محفظه که دیواره آن پر از آب است، انجام می‌شود که می‌تواند سرد یا گرم شود. یکی از چالش‌های فنی مهندسین در حفظ کیفیت و کارایی ذخیره‌سازی مواد غذایی مایع، مدیریت اندازه‌گیری سطح با تغییر سیالات و الزامات فرآیندهای CIP/SIP (تمیز کردن در محل/ استریل کردن در محل) است. روش‌های تمیز کردن مداوم مورد نیاز برای بهداشت و ایمنی می‌تواند تغییرپذیری در اینگونه مایعات ایجاد کند و بر دقت اندازه‌گیری‌ها نیز تأثیر بگذارد. برای اطمینان از تولید بدون وقفه، “اندازه‌گیری سطح قابل اعتماد” ضروری است.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن
محدوده فشار فرآیند
۰ تا ۱+ بار
سیال
مایعات
محدوده دمای فرآیند
۳+ تا ۳۵+ درجه سانتی گراد
چالش های فرآيند
سیالات متغیر، فرآیند های CIP/SIP
راه‌حل مناسب
برای رسیدگی به چالش‌های حفظ اندازه‌گیری‌های دقیق سطح در یک فرآیند پویا که در آن مواد غذایی مایع با خواص متفاوت ذخیره و نگهداری می‌شوند و همچنین، وجود فرآیند های تمیزکاری CIP/SIP، مهندسان می‌توانند از استفاده از یک راه‌حل قابل اعتماد یعنی “ترانسمیتر فشار دیافراگمی” بهره ببرند. این ترانسمیتر های فشار دیافراگمی باید دارای قابلیت عملکرد در دماهای بین ۳+ تا ۳۵+ درجه سانتی‌گراد و فشار فرآیند از ۰ تا ۱+ بار باشند که آنها را برای شرایطی که معمولاً در صنایع غذایی با آن مواجه می‌شوند مناسب می‌کند.
علاوه بر این، این ترانسمیترهای فشار دیافراگمی باید از متریالی ساخته شده باشند که با مقررات FDA و EC 1935/2004 مطابقت دارند و بالاترین استانداردهای ایمنی و کیفیت را تضمین می‌کنند. همچنین، توصیه می‌کنیم از ترانسمیتر های فشاری استفاده کنید که دارای فناوری خشک (Fluid free) هستند یا مایع پرکننده آنها، دارای تاییدیه FDA باشد. استفاده از این ترانسمیترهای فشار، اندازه‌گیری سطح قابل اعتماد و دقیق را به همراه تولید مداوم و بدون وقفه، تضمین می‌نماید و در نهایت، کارایی و ایمنی فرآیند ذخیره‌سازی و نگهداری مواد غذایی مایع را بهبود می بخشد.
محصولات پیشنهادی
سری PT124B-214 یک ترانسمیتر فشار فلاش دیافراگم است که از متریال مقاوم ساخته شده است و از اثرات ذرات خرد در سیال مورد اندازه‌گیری، آسیب‌پذیری ندارد. این محصول با طراحی فشرده و مقاوم در برابر ضربه، مشکلاتی که در هنگام اندازه‌گیری به دلیل مسدود شدن پورت فشار پیش می‌آیند را برطرف می‌کند. سری PT124B-214 با دیافراگم فلاش برای اندازه‌گیری سیالات لزج، خورنده، چسبناک و رسوب شونده که شامل ذراتی هستند که ممکن است پورت فشار متصل به ترانسمیترهای سوزنی استاندارد را مسدود کنند، مناسب است.
- کیفیت بالا
- متریال وتد پارت سازگار با شیر خام
- نصب بهصورت فلاش دیافراگم
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- طراحی فشرده و مقاوم در برابر ضربه
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: ۰ – ۱- بار، ۱۶ – ۰ تا ۸۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۵-۱ ولت، ۱۰-۰ ولت، ۴.۵-۰.۵ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: 1/2NPT, 1/2BSP, 1/2G, M22 x 1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
سنسور فشار دیافراگمی سری PT124B-283 دارای تاییدیه Ex ib IIC T4، مطابق با استاندارد GB3836.1-2000 و GB3836.4-2000 طراحی شده‌است. دیافراگم فلاش به کار رفته در این محصول برای جلوگیری از ورود سیال‌های رسوب شونده به داخل پورت فشار طراحی شده‌است. کلاس حفاظتی بدنه این ترانسمیتر IP67 است و یک صفحه نمایش LCD دارد که خوانش مستقیم مقادیر را آسان می‌کند. با عملکرد بالای خود، این محصول می‌تواند جایگزین محصولات معروف جهانی شود.
- متریال وتد پارت سازگار با شیر خام
- ضد انفجار – مناسب برای سیستم های intrinsically safe
- تکرار و ثبات پذیری عالی
- طراحی فشرده و مقاوم در برابر ضربه
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۱۰۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر
- دقت (FS%): ±۰.۵
- اتصال مکانیکی: Flange, Clamp, 1/2NPT, G 1/4, G 1/2, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L, 304)
ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به‌طور خاص برای اندازه‌گیری سیال‌های چسبناک، خمیری، چسبنده، متبلور، پر از ذرات معلق و آلوده طراحی شده‌است که پورت فشار اتصالات مکانیکی معمولی را مسدود می‌کند. از طریق طراحی بهینه آن، اتصال فرآیند فلاش، قابلیت تمیز شدن را با دیافراگم در تماس با سیال در فرآیند فراهم می‌کند. بنابراین، اندازه‌گیری فشار با تعمیر و نگهداری کم و بدون مشکل در کاربردهای حیاتی با سیال‌هایی که به‌طور مکرر تغییر می‌کنند نیز تضمین می‌شود. دقت بالا، طراحی مستحکم، کیفیت کار بالا و انعطاف‌پذیری بالا از ویژگی‌های کلیدی مدل S-11 برند ویکا است.
- اتصالات فرآیند جوشی – آببندی قابل اعتماد
- زمان پاسخگویی پایین
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی – دارای تاییدیه FDA
- قابلیت سفارشی سازی انواع سیل های آببندی
- محدوده اندازه‌گیری فشار: از ۰ – ۶۰۰- میلیبار تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلیبار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: G 1 ,G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)
