پوست‌کن فشار - بخار
اندازه‌گیری فشار در پوست‌کن فشار – بخار | Steam Pressure Peeler
چالش

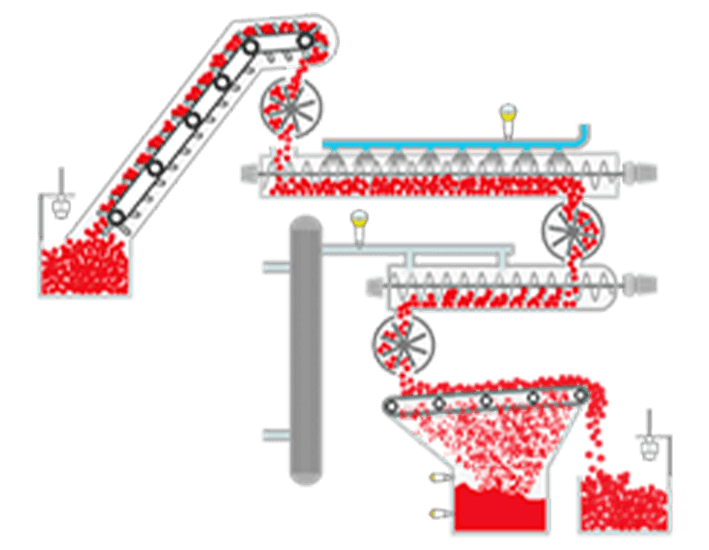

گوجه‌فرنگی‌های شسته شده به درون درام بخار روی نوار نقاله وارد می‌شوند. آنها ابتدا تا حدود ۱۱۵ درجه سانتی‌گراد گرم می‌شوند. در مرحله بعدی، گوجه‌فرنگی‌ها در خلاء سرد می‌شوند که پوست را از گوجه‌فرنگی جدا می‌کند. پوست ها از طریق یک نوار نقاله مخصوص به مخزنی جدا منتقل می‌شوند و گوجه فرنگی‌های پوست کنده به مرحله بعدی در فرآیند می‌روند.
در این کاربرد، مهندسان اغلب با پیچیدگی های مدیریت قرار گرفتن محصول در یک محیط با دمای بالا دست و پنجه نرم می‌کنند. چالش در حفظ عملکرد مطمئن فرآیند پوست کندن نهفته است و در عین حال، اطمینان حاصل می‌شود که نه باقی مانده اضافی محصول و نه رسوبات، کیفیت و ایمنی عملیات را به خطر نمی اندازد. انتقال موثر گرما و جداسازی پوست به کنترل دقیق دما و فشار بستگی دارد و ایجاد تعادل ظریف بین این متغیرها ضروری است.
اطلاعات فرآیند
محل اندازه‌گیری
محفظه سیلندری-شکل بخار (درام بخار)
محدوده فشار فرآیند
۰ تا ۱.۶+ بار
سیال
گوجه فرنگی، بخار
محدوده دمای فرآیند
۰ تا ۱۱۵+ درجه سانتی‌گراد
چالش های فرآيند
رسوبات، بخار داغ
راه‌حل مناسب
برای مقابله با چالش‌های ناشی از محیط دما بالا در کاربرد پوست کندن گوجه فرنگی با پیلر، داشتن ابزار دقیق با کیفیت در محل بسیار مهم است. راه حل پیشنهادی ما برای این محیط خاص، استفاده از یک “ترانسمیتر فشار” برای اندازه‌گیری فشار بخار و یک “ترانسمیتر فشار خلا” برای اندازه‌گیری فشار وکیوم در لوله ها است که می توانند شرایط منحصر به فرد موجود در این فرآیند را مدیریت کنند.
داده های فرآیند نشان می‌دهد که دمای داخل فرآیند می‌تواند تا ۱۱۵ درجه سانتی گراد با فشار تا ۱.۶ بار برسد. علاوه بر این، وجود گوجه‌فرنگی و بخار در محیط، محیطی را ایجاد می‌کند که مستعد تجمع محصول و چالش‌های مربوط به بخار است. برای مدیریت و نظارت موثر این شرایط، استفاده از یک ترانسمیتر فشار مناسب بسیار مهم است.
همچنین، توصیه می‌کنیم از ترانسمیتر های فشاری استفاده کنید که مطابق با مقررات FDA و EC 1935/2004 ساخته شده‌اند. این مقررات تضمین می‌کنند که بالاترین استانداردها را برای کاربردهای فرآوری مواد غذایی برآورده و ایمنی و قابلیت اطمینان بودن تجهیزات را تضمین می‌کنند.
چالش دمای بالا در بخار
یکی از چالش های قابل توجه در اندازه‌گیری فشار در پیلر، دمای فرآیند است که گاهی اوقات تا دمای ۱۱۵ درجه سانتی‌گراد افزایش می‌یابد. در چنین مواقعی توصیه می‌کنیم از “کولینگ فن” (کولینگ تاور) بین اتصال مکانیکی تجهیز اندازه‌گیری فشار و فرآیند استفاده نمایید.
تعداد کولینگ فن مورد استفاده به محدوده دمای قابل تحمل ترانسمیتر فشار بستگی دارد. به‌عنوان مثال، برای ترانسمیتر فشاری که حداکثر دمای قابل تحمل آن ۸۵+ درجه سانتی گراد است، استفاده از ۳ کولینگ فن، دمای قابل تحمل را تا ۱۵۰ درجه سانتی‌گراد افزایش می‌دهد.
توجه داشته باشید هرچه تعداد کولینگ فن های بیشتری استفاده کنید، زمان پاسخگویی تجهیز اندازه‌گیری فشار نیز افزایش می‌یابد.
محصولات پیشنهادی
سری PT216 یک ترانسمیتر فشار سوزنی با دقت بالاست که با حسگر فشار دیفیوز سیلیکونی ساخته شده است. محدوده اندازه‌گیری گسترده، همراه با دقت بالا و طراحی فشرده، آن‌را برای اندازه‌گیری دقیق و کنترل فشار مایع و گاز در سکتورهای مختلف صنعتی، ایده‌آل می‌کند. این سری دارای دقت چشمگیر تا 0.25% F.S می‌باشد، که در یک هوزینگ فولادی ضد زنگ با درجه حفاظت IP65 قرار دارد و در دو مدل مطلق (ابسلوت) و گیج ارائه می‌شود. همچنین، اتصال‌های الکتریکی و مکانیکی متعدد و سیگنال های خروجی مختلف، آن را برای انواع کاربرد های صنعتی فراهم می‌کند.
- در دو مدل گیج و مطلق براساس فشار مرجع
- متریال وتد پارت سازگار با روغن هیدرولیک
- پایداری و عمرکاری طولانی مدت
- همراه با اسنابر فشار | تاثیر ناپذیری از اسپایک فشار
- ساختار کوچک مناسب برای فضای محدود
- دامنه اندازه‌گیری فشار: ۰ – ۱- بار، ۱ – ۰ تا ۶۰۰ – ۰ بار (گیج)
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیتر فشار قلمی WIKA سری A-10 برای کاربردهای عمومی در صنعت مناسب است و طراحی فشرده، قابلیت‌های فراوانی به آن برای استفاده گسترده می‌دهد. این محصول در کنار کیفیت عالی، قیمت بسیار رقابتی دارد. مصرف‌کننده می‌تواند بین غیر خطی بودن ۰.۲۵٪ و ۰.۵٪ یکی را انتخاب کند. گواهی تست رایگان در مورد نقاط اندازه‌گیری ثبت شده در حین ساخت نیز همراه با این محصول ارائه می‌شود. ترانسمیتر فشار مدل A-10 برای استفاده در سراسر جهان با گواهینامه بین المللی cULus و EAC ارایه می‌شود.
- تکنولوژی اثباتشده و کیفیت عالی
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- قیمت مناسب
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب آشامیدنی
- دامنه اندازه‌گیری فشار: از ۲۵ – ۲۵- میلیبار تا ۲۴ – ۱- بار، ۵۰ – ۰ میلیبار تا ۱۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۰.۵ تا ۴.۵ ولت (Ratiometric)، ۰.۵ تا ۴.۵ ولت (Non-ratiometric)
- جنس اتصال مکانیکی: فولاد ضد زنگ (PH)، فولاد ضد زنگ (316L)
ترانسمیتر فشار سوزنی WIKA سری S-20 برای کاربردهای صنعتی عمومی راه حل ایده آل برای مشتریانی است که نیازهای اندازه‌گیری مداوم و دقیق دارند. دارای دقت بسیار خوب، طراحی قوی است، به این معنی که می‌تواند برای گسترده‌ترین طیف کاربردها مناسب باشد. مدل S-20 محدوده اندازه‌گیری مداوم بین ۰ … ۰.۴ و ۰ … ۱۶۰۰ بار را در تمام واحدهای اصلی ارائه می‌دهد. این محدوده‌های اندازه‌گیری را می‌توان تقریبا به هر طریقی با تمام سیگنال‌های خروجی استاندارد صنعت، رایج‌ترین اتصالات فرآیند و اتصالات الکتریکی ترکیب کرد.
- محصولی با کیفیت بسیار بالا
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- مقاوم در برابر شوک و لرزش شدید
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب
- دامنه اندازه‌گیری فشار: از ۰ – ۴۰۰- میلیبار تا ۵۹ – ۱- بار، ۴۰۰ – ۰ میلیبار تا ۱۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۴ – ۲۰ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۶ – ۱ ولت، ۱۰ – ۰ ولت، ۰ – ۱۰ ولت
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet, Field case, Bayonet, Heavy-duty connector
ترانسمیتر فشار PT216HT/HH مخصوص دماهای متوسط به بالا (تا ۲۵۰ درجه سانتی گراد) می‌باشد که برای دقت و قابلیت اطمینان در محیط‌های سخت و خشن صنعتی طراحی و مهندسی شده‌است. با ساختار تماماً ساخته شده از فولاد ضد زنگ (316L) و دارای حسگر فشار مقاوم در برابر دمای بالا، اندازه‌گیری دقیق را حتی در شرایط سخت تضمین می‌کند. این سنسور فشار با محدوده دمای کاری گسترده و دقت بالای ۰.۵٪، برای کاربردهای مختلف مانند اندازه‌گیری فشار سیالات داغ، ایده‌آل است.
- تحمل دمای سیال تا ۲۵۰ درجه سانتی گراد
- متریال وتد پارت سازگار با آب و بخار آب
- تکنولوژی ساخت مقاوم
- پایداری و عمرکاری طولانی مدت
- ثبات و دقت عالی
- همراه با کولینگ فن
- دامنه اندازه‌گیری فشار: از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
