سپراتور بخار
اندازه‌گیری فشار درون سپراتور بخار | Steam separator
چالش

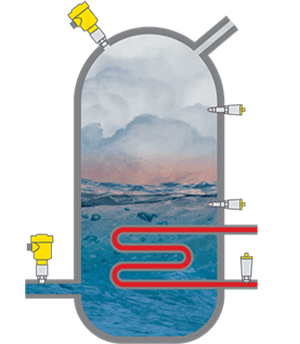

در تولید آب تصفیه شده، فرآیند با وارد شدن آب لوله کشی به سپراتور بخار آغاز می‌شود. آب لوله کشی در آنجا تبخیر شده و وارد کندانسور می‌شود. تبخیر توسط یک مبدل حرارتی (هیت اکسچنجر) تامین شده با بخار اشباع تحت تاثیر قرار می‌گیرد. یکی از چالش‌های مهمی که ممکن است مهندسان در کاربرد سپراتور بخار با آن مواجه شوند، مدیریت کارآمد فرآیند میعان (condensation) است. هنگامی که با تولید آب تصفیه شده با استفاده از سپراتور بخار سروکار داریم، میعان یک مسئله ذاتی به دلیل تغییرات دما است. از آنجایی که بخار اشباع در تماس با آب لوله کشی میعان می‌شود، می‌تواند دقت اندازه‌گیری ها و عملکرد کلی سیستم را مختل کند. برای اطمینان از اینکه هیت اکسچنجر همیشه با آب لوله کشی پوشیده شده است، تشخیص سطح قابل اعتماد مورد نیاز است. فشار داخل سپراتور بخار نیز برای دستیابی به حداکثر بازده باید ثابت نگه داشته شود.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن و خطوط انتقال
محدوده فشار فرآیند
۰ تا ۵+ بار
سیال
آب، بخار اشباع
محدوده دمای فرآیند
۵۰+ تا ۱۳۵+ درجه سانتی گراد
چالش های فرآيند
میعانات
راه‌حل مناسب
در فرآیند سپراتور بخار، که در آن مدیریت میعانات بسیار مهم است، تکیه بر ابزار دقیق برای اندازه‌گیری‌های دقیق و قابل اعتماد ضروری است. راه حل پیشنهادی ما برای این کاربرد چالش برانگیز استفاده از تجهیزات زیر است:
- “ترانسمیتر فشار” برای اندازه‌گیری فشار نسبی در فاز بخار
- “ترانسمیتر فشار” برای اندازه‌گیری فشار در خطوط انتقال بخار اشباع
ترانسمیتر های فشاری که ما توصیه می کنیم (که در پایین صفحه مشاهده می‌کنید) برای کنترل پارامترهای خاص این فرآیند مهندسی شده‌اند. با محدوده اندازه گیری تا ۵+ بار، آنها می‌توانند به طور موثر تغییرات فشار را کنترل کنند و اطمینان حاصل کنند که فشار داخل سپراتور بخار برای حداکثر بازدهی، ثابت نگه داشته می‌شود. همچنین، این ترانسمیتر‌ها برای کار در محدوده دمایی ۵۰+ تا ۱۳۵+ درجه سانتی‌گراد مناسب هستند و آنها را برای مدیریت دماهای مختلف در این کاربرد ایده‌آل می‌سازد.
علاوه بر این، متریال مورد استفاده در این ترانسمیتر‌ها با دقت انتخاب می‌شوند تا از واکنش شیمیایی با سیال جلوگیری شود، که در برخورد با آب و بخار اشباع بسیار مهم است. این امر، طول عمر ترانسمیتر فشار و خلوص بالای آب تولید شده را تضمین می‌کند.
با استفاده از این ترانسمیترهای فشار، مهندسان می‌توانند به طور موثری چالش مدیریت تراکم (میعانات) در سپراتور بخار را برطرف کنند و اندازه‌گیری‌های قابل اعتماد، حداکثر کارایی فرآیند و آرامش خاطر را در فرآیند ایجاد کند.
چالش دمای بالا در سپراتور بخار
یکی از چالش های قابل توجه در اندازه‌گیری فشار در سپراتور بخار، دمای فرآیند است که گاهی اوقات تا دمای ۱۲۰ درجه سانتی‌گراد افزایش می‌یابد. در چنین مواقعی توصیه می‌کنیم از “کولینگ فن” (کولینگ تاور) بین اتصال مکانیکی تجهیز اندازه‌گیری فشار و فرآیند استفاده نمایید.
تعداد کولینگ فن مورد استفاده به محدوده دمای قابل تحمل ترانسمیتر فشار بستگی دارد. به‌عنوان مثال، برای ترانسمیتر فشاری که حداکثر دمای قابل تحمل آن ۸۵+ درجه سانتی گراد است، استفاده از ۵ کولینگ فن، دمای قابل تحمل را تا ۲۰۰ درجه سانتی‌گراد افزایش می‌دهد.
توجه داشته باشید هرچه تعداد کولینگ فن های بیشتری استفاده کنید، زمان پاسخگویی تجهیز اندازه‌گیری فشار نیز افزایش می‌یابد.
محصولات پیشنهادی
ترانسمیتر فشار ZHYQ سری PT124B-212 از تراشه حسگر هسته سیلیکون دیفیوز استفاده می‌کند که دقت و پایداری بالایی را فراهم می‌کند و آنها را به ابزارهای قابل اطمینان برای اندازه‌گیری فشار تبدیل می‌کند. با وجود گوناگونی خروجی سیگنال استاندارد صنعتی و اتصالات الکتریکی آنها، این ترانسمیترهای فشار می‌توانند به راحتی در سیستم‌های مختلفی استفاده شوند. طراحی کوچک و ساخت محکم این ترانسمیترهای فشار آنها را برای استفاده در انواع صنایع مختلف، مناسب می نماید.
- کیفیت بالا
- متریال وتد پارت سازگار با آب آشامیدنی
- نصب آسان
- پایداری و عمرکاری طولانی مدت
- ثبات و دقت عالی
- ساختار کوچک مناسب برای فضای محدود
- دامنه اندازه‌گیری فشار: ۰ – ۱- بار، ۱ – ۰ تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیتر فشار PT124B-210 دارای ساختاری محکم است که از آن می‌توان در شرایط محیطی سختی مانند دمای بالا و فشارهای بسیار بالا استفاده کرد. همچنین، دقت بالایی دارد و با دقت تا ۰.۵٪ فول‌اسکیل می‌تواند اطلاعاتی دقیق و قابل اعتماد ارائه دهد. به‌علاوه، این ترانسمیتر فشار دارای گزینه‌های مختلف است که شامل محدوده‌های مختلف فشار و سیگنال خروجی است و از این رو برای استفاده در یک دامنه وسیعی از کاربردها مناسب است.
- درجه حفاظت IP67 | مقاوم در برابر نفوذ آب و روغن
- متریال وتد پارت سازگار با آب آشامیدنی
- تکنولوژی ساخت بسیار مستحکم | عدم تاثیرپذیری از فشار لحظهای
- پایداری و عمرکاری طولانی مدت
- ثبات و دقت عالی
- دامنه اندازه‌گیری فشار: ۵۰-۰ تا ۱۰۰۰-۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۱۰-۰ ولت، ۲ میلی ولت به ولت، ۳.۳ میلی ولت به ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیترهای فشار مطلق و گیج PT124B-3507G و PT124B-3507A با کارایی بالا دارای سنسور سیلیکونی تک کریستالی رزونانت هستند و برای اندازه‌گیری فشار مایع، گاز یا بخار مناسب هستند. این سری یک سیگنال ۴ تا ۲۰ میلی‌آمپر دی سی متناسب با فشار اندازه‌گیری شده را تولید می‌کند. همچنین دارای زمان پاسخگویی سریع، راه‌اندازی و نظارت از راه دور از طریق پروتکل HART، تشخیص و خروجی وضعیت انتخابی برای هشدار فشار بالا/پایین است. فناوری چندحسی، عملکرد تشخیصی پیشرفته‌ای را برای تشخیص ناهنجاری‌هایی مانند انسداد خط یا تشخیص اثر گرمایی فراهم می‌کند.
- متریال وتد پارت سازگار با آب آشامیدنی
- تکنولوژی ساخت بسیار مستحکم | عدم تاثیرپذیری از فشار لحظهای
- پایداری و عملکرد فوق العاده در برابر فشار استاتیک
- ثبات و دقت فوقالعاده بالا
- عمکلرد مناسب در برابر فشار مازاد
- مناسب برای اندازه‌گیری فشار منفی (خلأ)
- دامنه اندازه‌گیری فشار: از ۶-۰ میلی بار تا ۲۰۰-۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۲۰-۴ میلی آمپر هارت
- اتصال مکانیکی: 1/2NPT, G 1/2, M20 x 1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (304)، فولاد ضد زنگ (316L)
- اتصال الکتریکی: ترمینال الکتریکی، کابل گلند
ترانسمیتر فشار قلمی WIKA سری A-10 برای کاربردهای عمومی در صنعت مناسب است و طراحی فشرده، قابلیت‌های فراوانی به آن برای استفاده گسترده می‌دهد. این محصول در کنار کیفیت عالی، قیمت بسیار رقابتی دارد. مصرف‌کننده می‌تواند بین غیر خطی بودن ۰.۲۵٪ و ۰.۵٪ یکی را انتخاب کند. گواهی تست رایگان در مورد نقاط اندازه‌گیری ثبت شده در حین ساخت نیز همراه با این محصول ارائه می‌شود. ترانسمیتر فشار مدل A-10 برای استفاده در سراسر جهان با گواهینامه بین المللی cULus و EAC ارایه می‌شود.
- تکنولوژی اثباتشده و کیفیت عالی
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- قیمت مناسب
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب آشامیدنی
- دامنه اندازه‌گیری فشار: از ۲۵ – ۲۵- میلیبار تا ۲۴ – ۱- بار، ۵۰ – ۰ میلیبار تا ۱۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۰.۵ تا ۴.۵ ولت (Ratiometric)، ۰.۵ تا ۴.۵ ولت (Non-ratiometric)
- جنس اتصال مکانیکی: فولاد ضد زنگ (PH)، فولاد ضد زنگ (316L)
ترانسمیتر فشار سوزنی WIKA سری S-20 برای کاربردهای صنعتی عمومی راه حل ایده آل برای مشتریانی است که نیازهای اندازه‌گیری مداوم و دقیق دارند. دارای دقت بسیار خوب، طراحی قوی است، به این معنی که می‌تواند برای گسترده‌ترین طیف کاربردها مناسب باشد. مدل S-20 محدوده اندازه‌گیری مداوم بین ۰ … ۰.۴ و ۰ … ۱۶۰۰ بار را در تمام واحدهای اصلی ارائه می‌دهد. این محدوده‌های اندازه‌گیری را می‌توان تقریبا به هر طریقی با تمام سیگنال‌های خروجی استاندارد صنعت، رایج‌ترین اتصالات فرآیند و اتصالات الکتریکی ترکیب کرد.
- محصولی با کیفیت بسیار بالا
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- مقاوم در برابر شوک و لرزش شدید
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب
- دامنه اندازه‌گیری فشار: از ۰ – ۴۰۰- میلیبار تا ۵۹ – ۱- بار، ۴۰۰ – ۰ میلیبار تا ۱۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۴ – ۲۰ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۶ – ۱ ولت، ۱۰ – ۰ ولت، ۰ – ۱۰ ولت
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet, Field case, Bayonet, Heavy-duty connector
ترانسمیتر فشار دما بالا ZHYQ سری PT124B-218 با دقت بالایی طراحی شده‌است تا اکثر کاربردهای صنعتی را پوشش دهد. برای کاربرد با نیازهای دمایی بالاتر، یک المان خنک‌کننده یکپارچه تحمل دمای سیال را تا ۱۵۰ درجه سانتی‌گراد امکان‌پذیر می‌کند. طراحی فشرده و ساخت قوی، این تجهیز را برای کاربردهای ساخت ماشین‌آلات، کنترل فرآیند، آزمایشگاه یا تجهیزات تست کیفیت و مواد مناسب می‌کند.
- تحمل دمای سیال تا ۱۵۰ درجه سانتی‌گراد
- متریال وتد پارت سازگار با آب
- تکنولوژی ساخت بسیار مستحکم | عدم تاثیرپذیری از فشار لحظهای
- قابلیت سفارشی سازی تعداد پرههای کولینگ جهت افزایش دمای تحمل دیافراگم
- دامنه اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۲۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT,G 1/4 ,G 1/2 , M20 x 1.5
