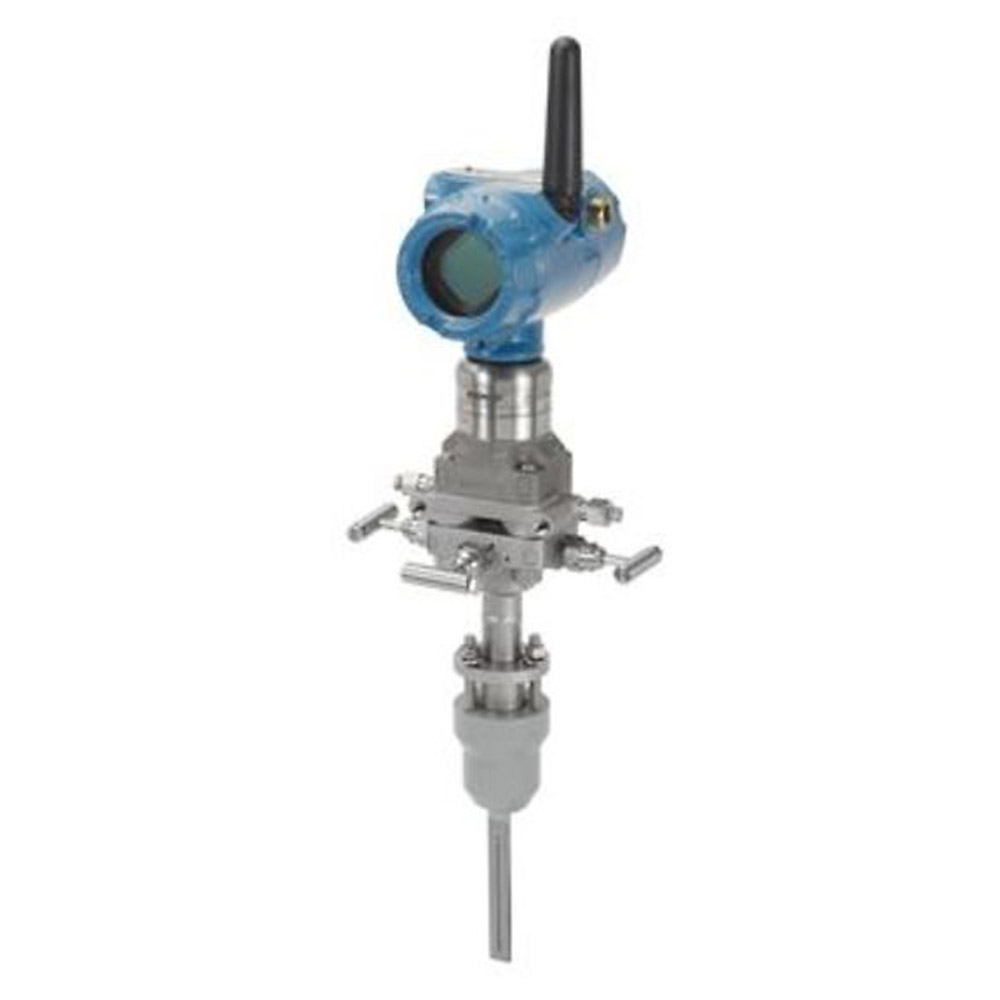

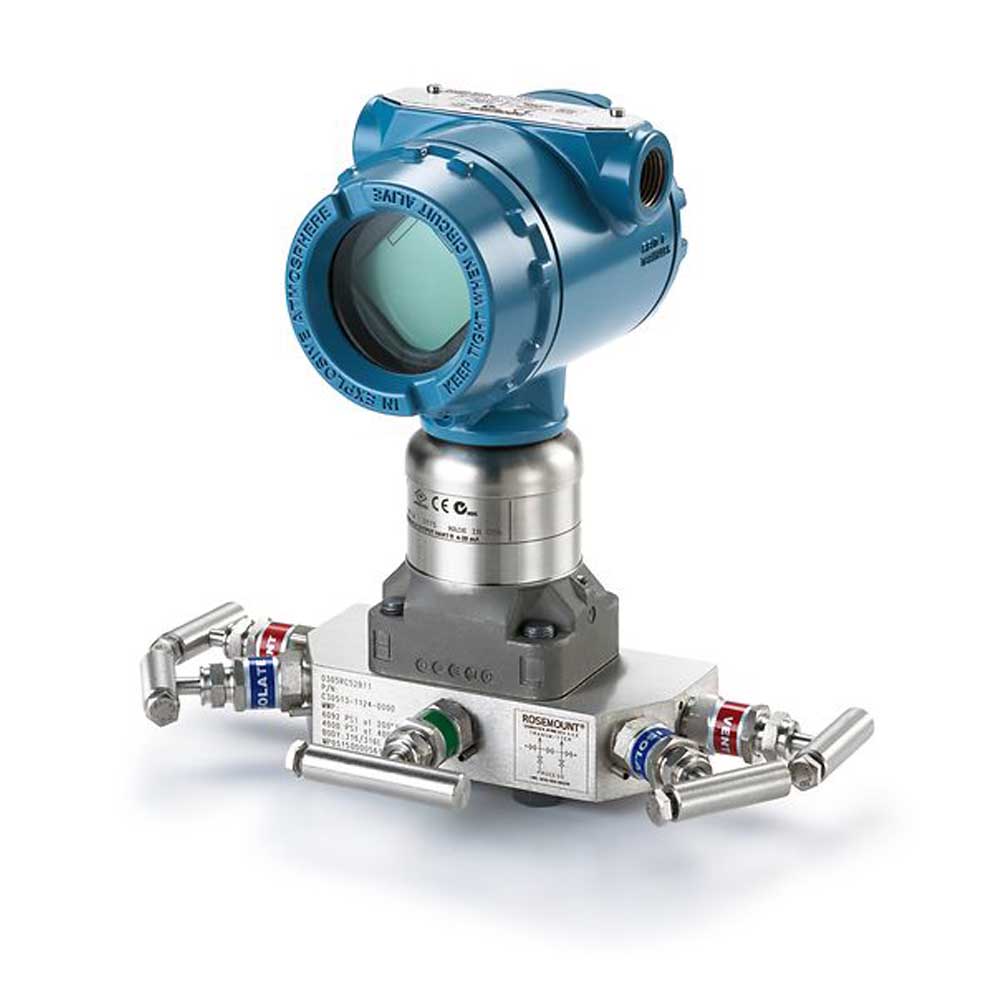

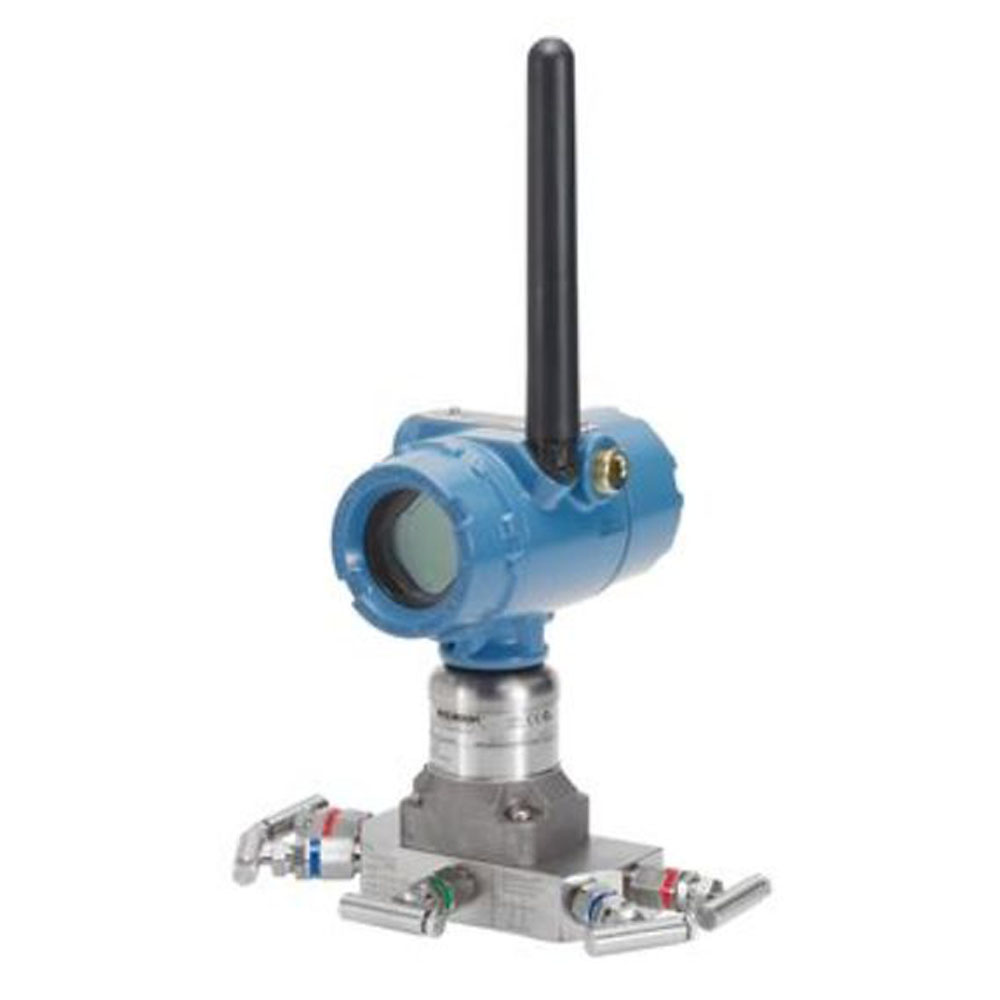

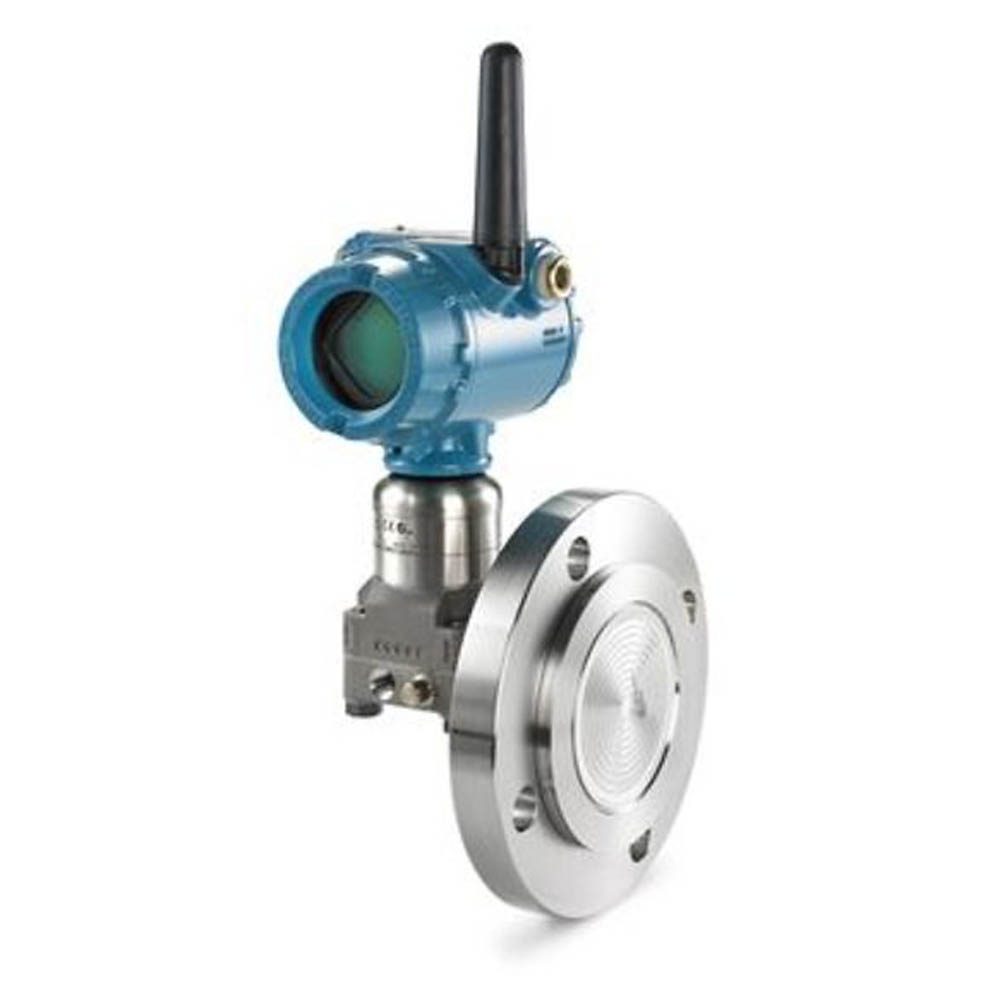

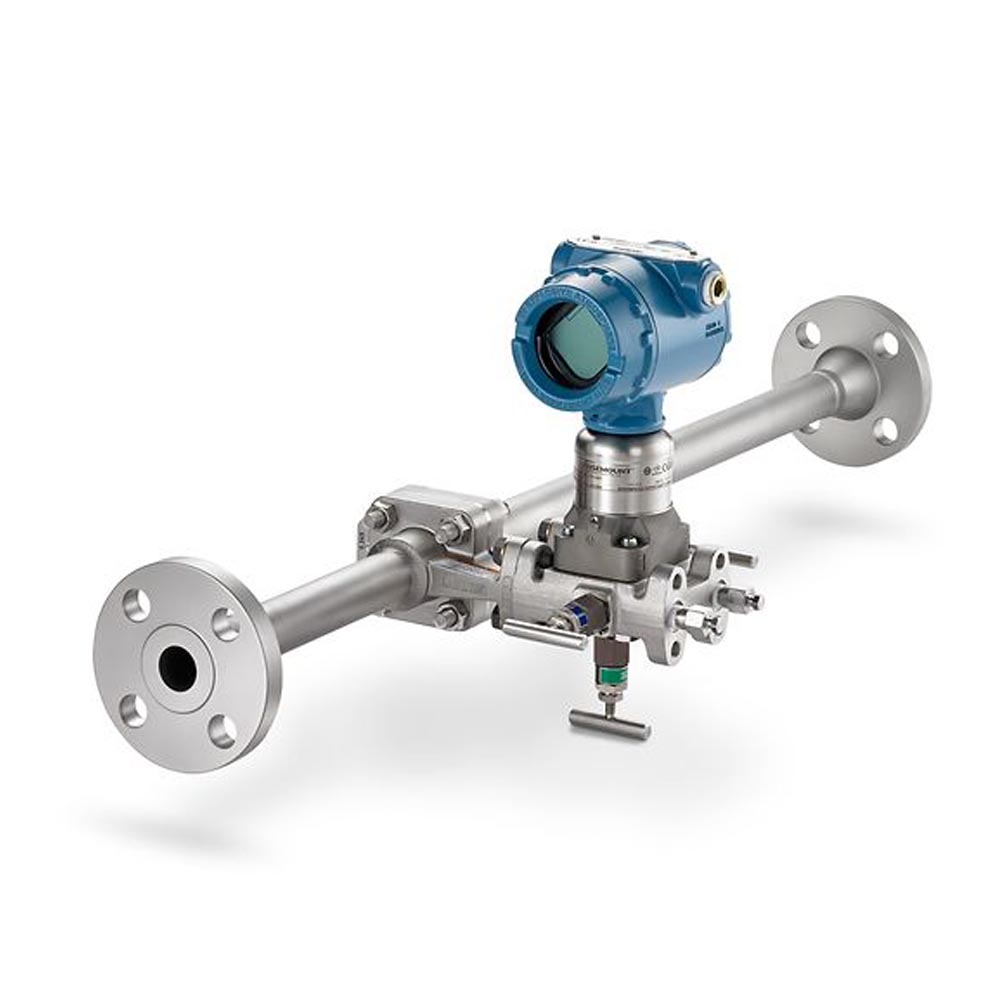

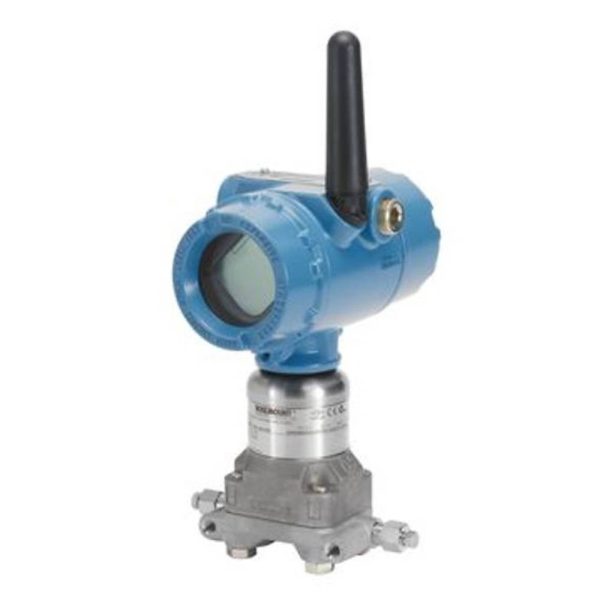

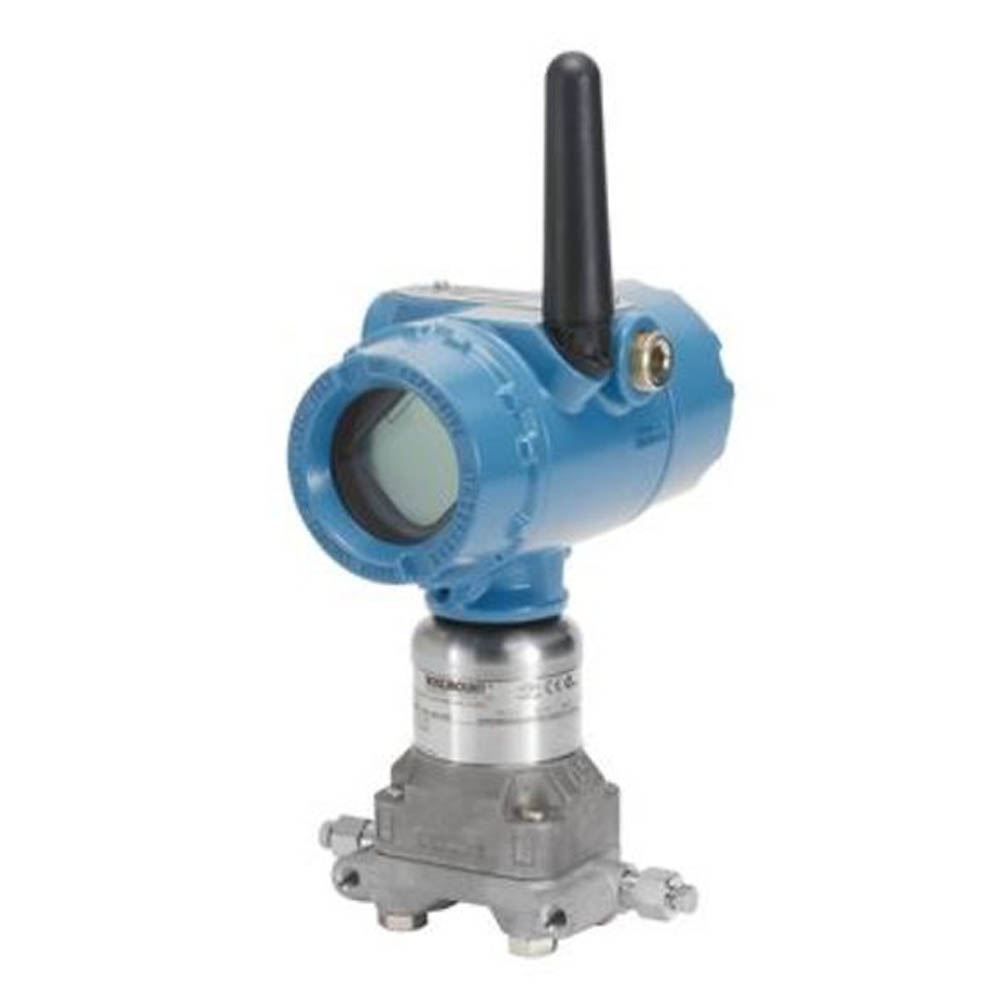

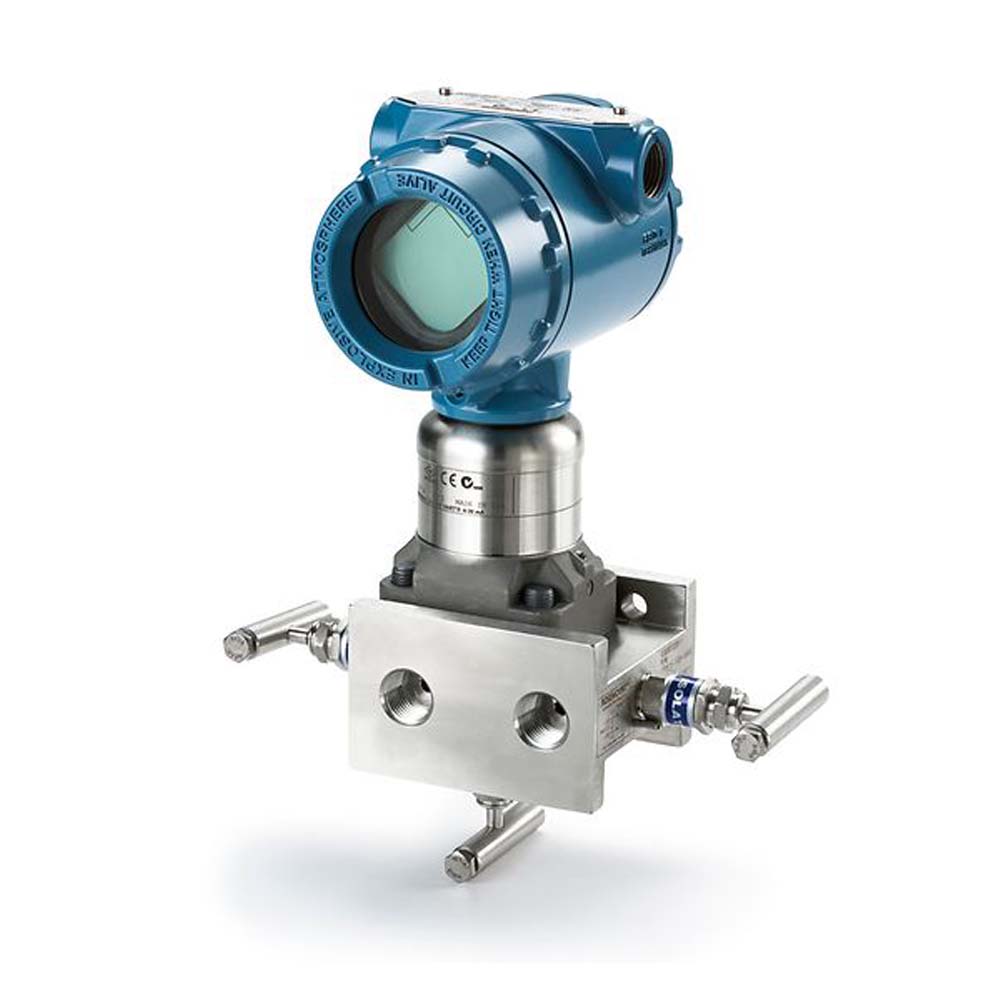

ترانسمیتر فشار ROSEMOUNT سری 3051S

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: ROSEMOUNT

ویژگی‌ها:

  • فشار مرجع: مطلق | گیج (نسبی) | اختلاف فشار (فشار تفاضلی)
  • دامنه اندازه‌گیری فشار:

گیج: از ۶۲.۱۶ – ۶۲.۱۶- میلی‌بار تا ۱۳۷.۸۹ – ۰.۹۷- بار
مطلق: از ۰.۳۴ – ۰ تا ۲۷۵.۷۹ – ۰ بار
اختلاف فشار: از ۷.۴۶ – ۷.۴۶- میلی‌بار تا ۱۳۷.۸۹ – ۱۳۷.۸۹- بار

  • دقت (FS%): ±۰.۰۲۵ | ±۰.۰۴ | ±۰.۰۳۵
  • خروجی: ۲۰ – ۴ میلی‌آمپر (®HART) | Wireless | FOUNDATION™ Fieldbus
  • اتصال مکانیکی: روزنه | فلنج | شیر منیفولد | NPT 1/4-18
  • جنس اتصال مکانیکی: مونل ۴۰۰ (آلیاژی از نیکل و کبالت) | تانتال | هستلوی (۲.۴۸۱۹) C-276 | فولاد ضد زنگ (316L) | مونل ۴۰۰ با روکش طلا | فولاد ضد زنگ (316L) با روکش طلا
  • اتصال الکتریکی: NPT 1/2-14 Conduit entry | M20×1.5 Conduit entry | G 1/2 Conduit entry

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید
شرکت سازندهROSEMOUNT
کشور سازندهآمریکا
سریROSEMOUNT - 3051S Coplanar™
نوع سنسورترانسمیتر فشار
فشار مرجعمطلق •
گیج (نسبی) •
اختلاف فشار (فشار تفاضلی) •
دامنه اندازه‌گیری فشار (Bar)گیج: از ۶۲.۱۶ – ۶۲.۱۶- میلی‌بار تا ۱۳۷.۸۹ – ۰.۹۷- بار •
مطلق: از ۰.۳۴ – ۰ تا ۲۷۵.۷۹ – ۰ بار •
اختلاف فشار: از ۷.۴۶ – ۷.۴۶- میلی‌بار تا ۱۳۷.۸۹ – ۱۳۷.۸۹- بار •
حد پایین فشار (Bar)-۰.۹۷
حد بالای فشار (Bar)۲۷۵.۷۹
حد پایین فشار (psi)-۱۴.۲
حد بالای فشار (psi)۴۰۰۰
دقت≤ ± 0.025 %FS •
≤ ± 0.04 %FS •
≤ ± 0.035 %FS •
پایداری در بلند مدت≤ ± 0.15 %URL •
≤ ± 0.2 %URL •
جزییات پایداری در بلند مدتپایداری ۱۵ ساله
قابلیت تنظیمبله
زمان پاسخگویی< 100 ms •
< 255 ms •
< 700 ms •
خروجیHART® سیگنال جریانی ۲۰ – ۴ میلی‌آمپر •
بدون سیم •
FOUNDATION™ Fieldbus •
ولتاژ تغذیه
حد پایین دمای سیال [C°]-۶۰
حد بالای دمای سیال [C°]۱۴۹
حد پایین دمای محیط [C°]-۶۰
حد بالای دمای محیط [C°]۸۵
درجه حفاظتIP66 •
IP68 •
NEMA 4X •
اتصال مکانیکیروزنه •
فلنج •
شیر منیفولد •
1/4"-18 NPT •
دارای اسنابر فشارخیر
جنس اتصال مکانیکیمونل ۴۰۰ (آلیاژی از نیکل و کبالت) •
تانتال •
C-276 هستلوی (۲.۴۸۱۹) •
(316L) فولاد ضد زنگ •
مونل ۴۰۰ با روکش طلا •
با روکش طلا (316L) فولاد ضد زنگ •
مایع پرکنندهروغن سیلیکون •
سیال بی‌اثر •
اتصال الکتریکی1/2"-14 NPT Conduit entry •
M20×1.5 Conduit entry •
G 1/2" Conduit entry •
دارای نمایشگربله
تاییدیه و گواهینامه‌هاNACE / International •
ATEX / Europe •
TIIS / Japan •
CSA / Canada •
FM / USA •
INMETRO / Brazil •
IECEx / Worldwide •
NEPSI / China •
KCs (KOSHA) / South Korea •
EACEx / Eurasian Economic Community •
Drinking Water System Components / NSF •
تاییدیه‌های کشتیرانیABS / USA •
BV / Global •
DNV-GL / Germany •
LR / The UK •
درجه محافظت در برابر انفجارIntrinsic Safety "i" •
Flameproof Enclosure "d" •
Non-incendive "n" •
Dust Explosion Protection Through Housing "t" •

معرفی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

ترانسمیتر اختلاف فشار Rosemount 3051S Coplanar با فناوری Coplanar طراحی شده است و راه‌حلی بی نظیر برای اندازه‌گیری فشار، جریان و سطح است. این پلتفرم مقیاس‌پذیر، که در پروتکل‌های ارتباطی سیمی و WirelessHART® موجود است، به‌طور یکپارچه با منیفولدها و انواع آب‌بندی ادغام می‌شود و عملکرد را برای اندازه‌گیری دقیق فشار تفاضلی، گیج و مطلق بهینه می‌کند. با پلتفرم SuperModule™، این ترانسمیتر در برابر فشار بیش از حد و اثرات فشار خط مقاومت می‌کند تا عملکرد بی‌نظیری را حفظ کند.

قابلیت‌ها:

  • عملکرد Ultra،Ultra برای جریان و عملکرد کلاسیک
  • پروتکل‌های ۲۰-۴ میلی‌آمپر HART® ،WirelessHART® ،FOUNDATION™ Fieldbus
  • گواهینامه ایمنی
  • خود تشخیصی پیشرفته
  • نمایش و رابط کاربری از راه دور



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

مهندسی برتر برای دنیای متغیر فشار

در پویایی بی‌وقفه صنایع، اندازه‌گیری دقیق و قابل اعتماد فشار، نه یک ویژگی، بلکه یک ضرورت حیاتی است. ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S نه تنها به این نیاز پاسخ می‌دهد، بلکه با قابلیت‌های بی‌نظیر و رویکردی نوآورانه در طراحی، مرزهای عملکرد را جابجا می‌کند. این بررسی موشکافانه، شما را با جزئیات فنی و مزایای برجسته این سنسور پیشرو آشنا می‌سازد.

بخش اول: مرجع فشار و دامنه‌های سنجش – دیدگاهی جامع بر طیف فشار

انواع فشار مرجع: تطبیق با هر سناریوی عملیاتی

در ابتدای واکاوی مشخصات فنی سری 3051S، به انواع فشار مرجع که توسط این ترانسمیترهای فشار پشتیبانی می‌شود، می‌پردازیم:

  1. فشار مطلق:

    • مفهوم: تصور کنید در حال اندازه‌گیری فشار در خلأ مطلق هستید، جایی که هیچ هوایی وجود ندارد. فشار مطلق نسبت به این خلأ کامل اندازه‌گیری می‌شود و بدون در نظر گرفتن فشار اتمسفر، میزان کلی فشار موجود را به شما گزارش می‌دهد.
    • کاربرد: این ویژگی به‌ویژه در کاربردهایی که مقدار فشار مطلق از اهمیت حیاتی برخوردار است، مانند اندازه‌گیری ارتفاع (که فشار هوا را شامل می‌شود)، سیستم‌های خلأ صنعتی، یا فرآیندهای حساس و خاص که در آن‌ها نوسانات جوی باید نادیده گرفته شوند، بسیار سودمند است.
  2. فشار نسبی (گیج):

    • مفهوم: این گزینه، فشار را نسبت به فشار اتمسفر محیط اندازه‌گیری می‌کند. عملکردی شبیه به گیج فشار لاستیک خودرو دارد؛ هنگامی که صفر را نشان می‌دهد، یعنی فشار داخل با فشار بیرون در جو برابر است.
    • کاربرد: اگر بخواهیم تفاوت فشار را در مقایسه با محیط اطراف بدانیم (مثلاً فشار یک مخزن بسته نسبت به هوای آزاد)، فشار گیج همان چیزی است که از آن استفاده می‌کنیم. ترانسمیترهای گیج عموماً در نظارت بر فشار تایر، کنترل فرآیندهای صنعتی و سیستم‌های HVAC کاربرد دارند.
  3. اختلاف فشار (فشار تفاضلی):

    • مفهوم: این نوع فشار کمی متفاوت است و تفاوت بین فشار در دو نقطه مشخص را اندازه‌گیری می‌کند. به عبارت دیگر، مقایسه فشار در دو نقطه مختلف در یک سیستم را انجام می‌دهد.
    • کاربرد: برای کاربردهایی مانند پایش افت فشار در سیستم‌های فیلتراسیون، اندازه‌گیری نرخ جریان سیالات (با اندازه‌گیری افت فشار در یک اوریفیس پلیت)، یا پایش سطح در مخازن (با اندازه‌گیری اختلاف فشار بین بالا و پایین مایع)، فوق‌العاده مفید و ضروری است.

این تنوع در مراجع فشار، همراه با همه‌کاره بودن خارق‌العاده سری 3051S، امکان انتخاب دقیق ترانسمیتر متناسب با نیازهای خاص هر سیستم را فراهم می‌آورد.

  1. محدوده فشار: گستره‌ای شگفت‌انگیز برای پوشش تمامی نیازها

محدوده فشار نشان‌دهنده انعطاف‌پذیری و قابلیت ترانسمیتر فشار برای اندازه‌گیری سطوح مختلف فشار، بسته به کاربرد آن می‌باشد. برای سری 3051S، این محدوده‌ها به شرح زیر هستند:

  1. فشار نسبی:

    • دامنه اندازه‌گیری: از ۶۲.۱۶- میلی‌بار تا ۶۲.۱۶ میلی‌بار و از ۰.۹۷- بار تا ۱۳۷.۸۹ بار.
    • مفهوم: این بدان معناست که ترانسمیتر می‌تواند از شرایط خلأ جزئی (درست زیر فشار اتمسفر) تا فشار مثبت قابل توجهی را اندازه‌گیری کند. به عبارت دیگر، توانایی مدیریت همه چیز را از یک فشار منفی کوچک تا یک فشار مثبت بسیار بالا داراست. این طیف وسیعی از فشارها را پوشش می‌دهد که معمولاً در فرآیندهای مختلف صنعتی، سیستم‌های HVAC و سایر کاربردهایی که در آن‌ها اندازه‌گیری فشار گیج مورد نیاز است، با آن مواجه می‌شویم.
  2. فشار مطلق:

    • دامنه اندازه‌گیری: از ۰ تا ۰.۳۴ بار و از ۰ تا ۲۷۵.۷۹ بار.
    • مفهوم: اندازه‌گیری فشار مطلق از خلأ کامل (۰ بار) شروع می‌شود و می‌تواند تا ۲۷۵.۷۹ بار برسد. این محدوده وسیع، امکان اندازه‌گیری فشارهای بسیار کم و فشارهای بسیار بالا را فراهم می‌آورد، که همیشه نسبت به خلأ مرجع‌دهی می‌شوند.
  3. فشار تفاضلی:

    • دامنه اندازه‌گیری: از ۷.۴۶- تا ۷.۴۶ میلی‌بار و از ۱۳۷.۸۹- تا ۱۳۷.۸۹ بار.
    • مفهوم: این نوع فشار مرجع، اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و می‌تواند تفاوت‌های بسیار کوچک (در حد ۷.۴۶ میلی‌بار) تا تفاوت‌های بسیار بزرگ (تا ۱۳۷.۸۹ بار) را تشخیص دهد. این قابلیت، سری 3051S را برای بسیاری از برنامه‌های نیازمند اندازه‌گیری دقیق اختلاف فشار، فوق‌العاده و مناسب می‌سازد.

ترانسمیترهای فشار سری 3051S از برند ROSEMOUNT، با این محدوده‌های خارق‌العاده، قادرند نیازهای مختلف اندازه‌گیری فشار را پوشش دهند، چه با کاربردهای بسیار حساس و دقیق، و چه با فرآیندهای صنعتی سخت و پرفشار.

مشخصات عملکرد ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

بخش دوم: عملکرد و دقت – ستون‌های اعتماد در سنجش فرآیند

دقت یک جنبه حیاتی از هر ترانسمیتر فشار است، و سری 3051S در این زمینه نیز می‌درخشد. دقت به صورت درصدی از مقیاس کامل (FS – Full Scale) ترانسمیتر فشار بیان می‌شود. دقت‌های متعلق به این سری ترانسمیتر اختلاف فشار عبارتند از:

  • ±0.025 %FS: این میزان، نشان‌دهنده دقت فوق‌العاده بالا است. اگر مقیاس کامل (حداکثر فشار قابل اندازه‌گیری) مثلاً ۱۰۰ بار باشد، خطای احتمالی تنها ۰.۰۲۵ بار است. این بدان معناست که می‌توان به خوانش‌های ترانسمیتر اعتماد کرد که در محدوده بسیار محدودی از فشار واقعی قرار دارند.
  • ±0.04 %FS: این مقدار نیز همچنان بسیار دقیق است. برای همان مقیاس کامل ۱۰۰ بار، خطای احتمالی ۰.۰۴ بار است. این سطح از دقت معمولاً برای اکثر کاربردهای صنعتی بیش از حد کافی است.
  • ±0.035 %FS: این میزان دقت بین دو مورد بالا قرار می‌گیرد. اگر مقیاس کامل ۱۰۰ بار باشد، خطای بالقوه ۰.۰۳۵± بار است. بنابراین تعادلی عالی بین بالاترین دقت و دقت استاندارد ارائه می‌دهد.

بنابراین، بسته به مدل خاصی که انتخاب می‌شود، خوانش فشار بسیار نزدیک به فشار واقعی خواهد بود. دقت بالا تضمین می‌کند که فرآیندها با صحت بیشتری کنترل می‌شوند، خطر خطاها را کاهش می‌دهد و کارایی را به طور چشمگیری بهبود می‌بخشد. برای کاربردهای حیاتی که دقت در آن‌ها اهمیت زیادی دارد، انتخاب مدلی با دقت 0.025% FS ایده‌آل خواهد بود. برای کاربردهای عمومی که تغییرات جزئی قابل قبول است، 0.04± % FS یا 0.035± % FS همچنان قابلیت اطمینان عالی را ارائه می‌دهد.

پایداری طولانی‌مدت: ثبات ۱۵ ساله در گذر زمان

پایداری طولانی‌مدت به این معناست که ترانسمیتر فشار چقدر می‌تواند دقت خود را در طول یک دوره طولانی حفظ کند. این یک عامل کلیدی است، به‌ویژه برای کاربردهایی که دستگاه باید به صورت قابل اعتماد سال به سال کار کند، بدون این‌که نیاز به کالیبراسیون‌های مکرر داشته باشد.

برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S دو مقدار متفاوت پایداری بلندمدت برای ۱۵ سال وجود دارد:

  • ≤ ±0.15 % URL، پایداری ۱۵ ساله: این بدان معنی است که در یک بازه زمانی ۱۵ ساله، خوانش ترانسمیتر فشار بیش از ۰.۱۵٪ از حداکثر محدوده (URL – Upper Range Limit) آن مغایرت نخواهد داشت. اگر حداکثر محدوده (URL) ۱۰۰ بار باشد، این به معنای حداکثر تغییر ۰.۱۵± بار در طول ۱۵ سال است، که فوق‌العاده پایدار است و به این معنی است که دستگاه برای مدت طولانی دقیق باقی می‌ماند.
  • ≤ ±0.2 % URL، پایداری ۱۵ ساله: به طور مشابه، این بدان معنی است که در طی ۱۵ سال، حداکثر انحراف در دقت ۰.۲± ٪ از حداکثر محدوده خواهد بود. برای حداکثر محدوده (URL) ۱۰۰ بار، دریفت بیش از ۰.۲± بار در این ۱۵ سال نخواهد بود. این میزان پایداری هنوز هم بسیار چشمگیر است و قابلیت اطمینان طولانی‌مدت را تضمین می‌کند.

مفهوم این ویژگی این است که پس از نصب و کالیبره کردن ترانسمیتر فشار، می‌توان به آن اعتماد کرد تا خوانش دقیق را تا ۱۵ سال با کمترین تغییر ارائه دهد. این پایداری طولانی‌مدت، نیاز به نگهداری مکرر و کالیبراسیون مجدد را کاهش می‌دهد و در زمان و هزینه صرفه‌جویی می‌کند، در عین حال عملکرد ثابت را تضمین می‌نماید.

قابلیت تنظیم صفر و اسپن: انعطاف‌پذیری بی‌نظیر در کالیبراسیونقابلیت تنظیم نقطه صفر و نقطه اسپن یک ویژگی فوق‌العاده است که انعطاف‌پذیری زیادی را به ترانسمیتر اختلاف فشار سری 3051S اضافه می‌کند.

  • قابلیت تنظیم نقطه صفر: این قابلیت امکان تنظیم نقطه صفر ترانسمیتر را می‌دهد، که فشاری است که سیگنال خروجی در آن صفر خوانده می‌شود. نقطه صفر قابل تنظیم به ویژه زمانی مفید است که محیط نصب به نقطه صفر متفاوتی نسبت به تنظیمات کارخانه نیاز دارد.
  • قابلیت تنظیم نقطه اسپن: این امکان را می‌دهد که محدوده فشاری را که مطابق با محدوده سیگنال خروجی است، تنظیم کرد. به عنوان مثال، اگر یک خروجی خاص برای یک محدوده فشار خاص لازم باشد، می‌توان اسپن را مطابق با نیاز خود تنظیم کرد.

نسبت‌های تغییرپذیری:

  • تغییرپذیری ۲۰۰:۱ و ۱۵۰:۱: این نسبت‌ها، محدوده فشارهایی را نشان می‌دهند که ترانسمیتر می‌تواند به دقت نسبت به حداکثر دامنه خود اندازه‌گیری کند.

    • تغییرپذیری ۲۰۰:۱: اگر حداکثر برد ۲۰۰ بار باشد، به این معنی است که ترانسمیتر می‌تواند فشارهای کمتر از ۱ بار (۲۰۰ تقسیم بر ۲۰۰) را با دقت اندازه‌گیری کند.
    • تغییرپذیری ۱۵۰:۱: به طور مشابه، اگر حداکثر دامنه ۱۵۰ بار باشد، می‌تواند فشارهای کمتر از ۱ بار را اندازه‌گیری کند.

این نسبت‌های تغییرپذیری بالا به این معنی است که ترانسمیتر می‌تواند طیف وسیعی از فشارها را با دقت بالا پوشش دهد و آن را برای کاربردهای مختلف، فوق‌العاده متنوع می‌سازد.

تنظیمات سخت‌افزاری و نرم‌افزاری:

  • تنظیمات صفر و اسپن: همان‌طور که گفته شد، می‌توان نقطه و اسپن صفر را به خوبی تنظیم کرد تا با نیازهای خاص سیستم مطابقت داشته باشد.
  • تنظیمات هشدار: می‌توان سطح فشار خاصی را تعیین کرد که در آن ترانسمیتر هشدار را فعال کند، که یک لایه اضافی از ایمنی و نظارت فراهم می‌نماید.
  • تنظیمات امنیتی: این تنظیمات به کاربر امکان می‌دهد تا تنظیمات ترانسمیتر را ایمن کند و از تغییرات غیرمجاز جلوگیری نماید. این امر به ویژه در کاربردهای حیاتی که دقت و سازگاری بسیار مهم است، اهمیت دارد.

با استفاده از این ویژگی‌ها، می‌توان ترانسمیتر را متناسب با طیف گسترده‌ای از برنامه‌ها سفارشی کرد و اطمینان حاصل نمود که دقیقاً مطابق با نیاز عمل می‌کند و اندازه‌گیری‌های قابل اعتماد و دقیقی را ارائه می‌دهد.

زمان پاسخ‌گویی: واکنش آنی برای پایش دینامیک

زمان پاسخ‌گویی، یک عامل مهم در بسیاری از کاربردها است که در آن خوانش فشار به موقع، ضروری است. زمان پاسخ نشان می‌دهد که ترانسمیتر فشار با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد و یک قرائت دقیق ارائه دهد.

در سری 3051S ترانسمیتر اختلاف فشار، سه زمان پاسخ‌گویی را ارائه می‌دهند:

  • < 100 میلی‌ثانیه: در این گزینه، ترانسمیتر می‌تواند فشار دقیق را در کمتر از ۱۰۰ میلی‌ثانیه نشان دهد. این فوق‌العاده سریع است و برای برنامه‌هایی که فشار به سرعت تغییر می‌کند و نیاز به نظارت در زمان واقعی دارند، ایده‌آل می‌باشد.
  • < 255 میلی‌ثانیه: با این زمان پاسخ‌گویی، ترانسمیتر می‌تواند در کمتر از ۲۵۵ میلی‌ثانیه قرائت دقیقی ارائه دهد. این مقدار هنوز هم بسیار سریع و مناسب برای بسیاری از کاربردهای صنعتی است که در آن تغییرات فشار، آنی نیست اما هنوز باید به سرعت ردیابی شود.
  • < 700 میلی‌ثانیه: این گزینه یعنی ترانسمیتر می‌تواند در کمتر از ۷۰۰ میلی‌ثانیه پاسخ دهد. اگرچه به سرعت گزینه‌های دیگر نیست، اما هنوز هم برای برنامه‌هایی که فشار به تدریج تغییر می‌کند، زمان پاسخ‌گویی مناسبی است.

اهمیت زمان پاسخ‌گویی:

  • پاسخ سریع: برای فرآیندهایی که نیاز به تنظیمات فوری بر اساس تغییرات فشار دارند (مانند سیستم‌های کنترل یا برنامه‌های ایمنی)، زمان پاسخ‌گویی سریع تضمین می‌کند که سیستم می‌تواند تقریباً فوری به تغییرات واکنش نشان دهد و پایداری و ایمنی را حفظ نماید.
  • نظارت و کنترل: در سیستم‌هایی که فشار نیاز به نظارت و کنترل مداوم دارد، زمان پاسخ‌گویی سریع امکان تنظیمات دقیق و به موقع را فراهم می‌کند و عملکرد کلی سیستم را بهبود می‌بخشد.
  • دقت داده‌ها: زمان پاسخ‌گویی سریع‌تر به ثبت دقیق‌تر رویدادهای گذرای فشار کمک می‌کند، که در کاربردهایی مانند اندازه‌گیری جریان یا نظارت بر فشار دینامیکی بسیار مهم است.

انتخاب زمان پاسخ‌گویی مناسب به نیازهای خاص برنامه فرآیند بستگی دارد. < 100 میلی‌ثانیه برای سیستم‌های بسیار پویا ایده‌آل است، < 255 میلی‌ثانیه برای اکثر کاربردهای صنعتی مناسب است، و < 700 میلی‌ثانیه برای برنامه‌هایی با تغییرات فشار آهسته‌تر کافی می‌باشد.

مشخصات الکتریکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

بخش سوم: ارتباطات و حفاظت الکتریکی – شریان‌های حیاتی سیستم

مشخصات الکتریکی: گزینه‌های خروجی برای اتوماسیون پیشرفته

گزینه‌های خروجی ترانسمیتر فشار، روش‌های مختلفی را توصیف می‌کند که می‌تواند خوانش فشار را به سیستم‌های نظارت و کنترل منتقل کند. هر کدام از خروجی‌ها، بسته به نیازهای کاربردی خاص سیستم، مزایای خود را دارد.

انواع خروجی ارائه شده در این سری از ترانسمیتر اختلاف فشار برند ROSEMOUNT شامل موارد زیر می‌باشد:

  1. ۲۰ – ۴ میلی‌آمپر HART®:

    • مفهوم: این یک خروجی آنالوگ استاندارد است که از ۴ تا ۲۰ میلی‌آمپر (mA) متغیر است. پروتکل HART (Highway Addressable Remote Transducer) بر روی سیگنال آنالوگ لایه‌بندی می‌شود و امکان ارتباط دیجیتال را از طریق همان سیم‌کشی فراهم می‌کند، که امکان ارسال اطلاعات و تشخیص دقیق‌تر را همراه با سیگنال آنالوگ فراهم می‌آورد.
    • مزایا: به طور گسترده استفاده می‌شود و با اکثر سیستم‌های کنترل صنعتی موجود سازگار است، ارتباط آنالوگ و دیجیتال را فراهم می‌کند و امکان تشخیص و پیکربندی از راه دور را می‌دهد. ایده‌آل برای تاسیسات سیمی سنتی که قابلیت اطمینان و سازگاری با سیستم‌های موجود بسیار مهم است.
  2. خروجی بی‌سیم (Wireless):

    • مفهوم: این گزینه ترانسمیتر را قادر می‌سازد تا با استفاده از پروتکل‌هایی مانند WirelessHART یا سایر استانداردهای بی‌سیم صنعتی، داده‌ها را به صورت بی‌سیم ارسال کند.
    • مزایا: نیاز به سیم‌کشی گسترده را از بین می‌برد، نصب آسان‌تر و انعطاف‌پذیری در موقعیت‌یابی ترانسمیتر را فراهم می‌کند. مفید در محیط‌های صعب‌العبور یا خطرناک و برای کاربردهایی که سیم‌کشی غیرعملی یا پرهزینه است.
  3. FOUNDATION™ Fieldbus:

    • مفهوم: این یک سیستم ارتباطی دیجیتال و دو طرفه است که برای شبکه‌سازی دستگاه‌های میدانی مانند حسگرها و محرک‌ها در محیط‌های صنعتی استفاده می‌شود.
    • مزایا: تبادل اطلاعات غنی و تشخیص پیشرفته را فراهم می‌کند، از استراتژی‌های کنترل پیچیده و ادغام با سایر دستگاه‌های فعال Fieldbus پشتیبانی می‌کند، و هزینه‌های سیم‌کشی و نصب را به دلیل شبکه ارتباطی دیجیتال کاهش می‌دهد. ایده‌آل برای سیستم‌های کنترل فرآیند پیشرفته که در آن داده‌های دقیق و یکپارچه‌سازی قوی مورد نیاز است.

مشخصات شرایط محیطی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

بخش چهارم: مقاومت محیطی – پایداری در سخت‌ترین شرایط عملیاتی

محدوده دمای سیال: تضمین عملکرد در نوسانات شدید

محدوده دمای سیال، هنگام در نظر گرفتن این‌که کجا و چگونه می‌توان از ترانسمیتر فشار استفاده کرد، بسیار مهم است. این مشخصات به محدوده دماهایی اشاره دارد که ترانسمیتر فشار می‌تواند در محیطی که در آن نصب شده است، به ویژه دمای سیال (معمولاً سیال یا گازی که فشار آن اندازه‌گیری می‌شود) تحمل کند.

در این سری از ترانسمیتر اختلاف فشار ROSEMOUNT، محدوده سیال از ۶۰- تا ۱۴۹ درجه سانتی‌گراد می‌باشد:

  • حد پایین دمای سیال (۶۰- درجه سانتی‌گراد): این کمترین دمایی است که ترانسمیتر فشار می‌تواند با خیال راحت و مطمئن کار کند و تضمین می‌کند که حتی در محیط‌های بسیار سرد، ترانسمیتر بدون هیچ‌گونه مشکلی مربوط به دما به کار خود ادامه می‌دهد.
  • حد بالای دمای سیال (۱۴۹ درجه سانتی‌گراد): این بالاترین دمایی است که ترانسمیتر فشار می‌تواند با خیال راحت و دقیق کار کند. بنابراین تضمین می‌کند که حتی در محیط‌های گرم یا در هنگام افزایش ناگهانی دما، ترانسمیتر آسیب نبیند یا خوانش‌های نادرستی به دلیل اثرات دما ارائه نکند.

اهمیت محدوده دمای سیال:

  • سازگاری: تضمین می‌کند که ترانسمیتر فشار با شرایط دمایی سیال فرآیند یا گاز در حال اندازه‌گیری، سازگار است.
  • قابلیت اطمینان: کار کردن در این محدوده دما، عملکرد ثابت و خوانش دقیق را در طول زمان تضمین می‌کند.
  • مناسب بودن کاربرد: تعیین می‌کند که ترانسمیتر در کجا می‌تواند به طور موثر مستقر شود، مانند فرآیندهای صنعتی شامل دماهای بالا یا پایین.

بنابراین، چه کاربر با سرمای شدید یا دمای بالا در محیط عملیاتی خود سر و کار داشته باشد، این ترانسمیتر فشار به گونه‌ای طراحی شده است که همه آن را مدیریت کند و از عملکرد قابل اعتماد و اندازه‌گیری دقیق فشار اطمینان حاصل کند. این سری مهندسی شده است تا در شرایط سخت مقاومت کند تا بتوان با خیالی آسوده روی عملیات خود تمرکز کرد.

رتبه‌بندی‌های حفاظت از نفوذ: سپری در برابر عناصر محیطی

رتبه‌بندی‌های حفاظت از نفوذ برای درک این‌که چگونه ترانسمیتر فشار در برابر گرد و غبار، آب و سایر عوامل محیطی محافظت می‌شود، بسیار مهم است. در سری 3051S ترانسمیترهای اختلاف فشار، سه درجه حفاظت ارائه می‌دهند:

  1. IP66:

    • محافظت از جامدات (رقم اول ۶): کاملاً ضد گرد و غبار است، بنابراین هیچ گرد و غباری نمی‌تواند وارد شود و در عملکرد آن اختلال ایجاد کند.
    • محافظت از مایعات (رقم دوم ۶): دستگاه در برابر واترجت‌های قدرتمند از هر جهت محافظت می‌شود و این اطمینان را می‌دهد که حتی در باران شدید یا هنگامی که با واترجت‌های قدرتمند تمیز می‌شود، کارایی خود را حفظ می‌کند.
  2. IP68:

    • محافظت از جامدات (رقم اول ۶): همچنان بیان‌کننده محافظت کامل در برابر گرد و غبار است.
    • محافظت از مایعات (رقم دوم ۸): محافظت در برابر غوطه‌ور شدن در آب بیش از ۱ متر را نشان می‌دهد. به این معناست که دستگاه می‌تواند بسته به مشخصات سازنده، برای مدت طولانی در عمق بیش از ۱ متر در آب غوطه‌ور شود، بدون اینکه آب به داخل نفوذ کند و بر عملکرد آن تأثیر بگذارد.
  3. NEMA 4X:

    • مفهوم: رتبه‌بندی‌های NEMA (انجمن ملی تولیدکنندگان برق) مشابه رتبه‌بندی IP است اما در آمریکای شمالی رایج‌تر هستند. NEMA 4X به طور خاص نشان‌دهنده سطح بالایی از محافظت در برابر گرد و غبار، آب و خوردگی است.
    • کاربرد: به طور کلی به این معنی است که دستگاه برای استفاده در داخل و خارج از ساختمان مناسب است، و در برابر آب مستقیم، خوردگی و ورود اجسام خارجی جامد محافظت می‌کند.

اهمیت رتبه‌های حفاظت از ورود:

  • مناسب بودن محیط: تعیین می‌کند که ترانسمیتر فشار در کجا می‌تواند نصب شود، چه در محیط کارخانه غبارآلود، در فضای باز در معرض باران، یا حتی در مناطق قابل شستشو.
  • قابلیت اطمینان: تضمین می‌کند که دستگاه، با وجود شرایط محیطی چالش‌برانگیز، همچنان به کارکرد و دقت خود ادامه می‌دهد.
  • دوام: بیانگر مقاومت دستگاه در برابر خوردگی و ورود اجسام خارجی، افزایش طول عمر و کاهش نیاز به نگهداری است.

با این درجه حفاظت از نفوذ قوی (IP66، IP68 و NEMA 4X)، می‌توان مطمئن شد که ترانسمیتر فشار برای مقاومت در برابر محیط‌های سخت ساخته شده است و عملکرد قابل اعتماد و طول عمر را در کاربردهای مختلف صنعتی و فضای باز تضمین می‌کند. این ویژگی مانند داشتن زره برای محافظت از تجهیزات حیاتی شما در برابر عناصر است.

محدوده دمای دیافراگم: دوام در نوسانات دمایی فرآیند

محدوده دمای دیافراگم به دامنه‌های دمایی اشاره دارد که دیافراگم ترانسمیتر فشار می‌تواند بدون تأثیر بر عملکرد یا یکپارچگی خود تحمل کند. در این سری از ترانسمیتر اختلاف فشار برند ROSEMOUNT، محدوده دمایی دیافراگم ۶۰- تا ۱۴۹ درجه سانتی‌گراد می‌باشد.

  • ۶۰- درجه سانتی‌گراد: پایین‌ترین دمایی است که دیافراگم می‌تواند به طور ایمن و مؤثر در آن کار کند و تضمین می‌کند که حتی در محیط‌های بسیار سرد، دیافراگم انعطاف‌پذیر و پاسخگو باقی می‌ماند و امکان اندازه‌گیری دقیق فشار را فراهم می‌کند.
  • ۱۴۹+ درجه سانتی‌گراد: بالاترین دمایی است که در آن دیافراگم می‌تواند بدون تغییر شکل، از دست دادن خاصیت ارتجاعی یا آسیب‌دیدگی ایمن کار کند. در نتیجه ضمانت می‌کند که دیافراگم می‌تواند دمای بالا را بدون به خطر انداختن دقت یا قابلیت اطمینان خوانش فشار تحمل کند.

اهمیت محدوده دمای دیافراگم:

  • سازگاری: اطمینان حاصل می‌کند که ترانسمیتر فشار برای اندازه‌گیری فشار در محیط‌هایی که دمای سیال یا گاز فرآیند در این محدوده قرار می‌گیرد، مناسب است.
  • قابلیت اطمینان: کار کردن در این محدوده دما تضمین می‌کند که دیافراگم خواص مکانیکی خود را حفظ می‌کند و اندازه‌گیری دقیق فشار را در طول زمان ارائه می‌دهد.
  • مناسب بودن کاربرد: این دامنه دمایی تعیین می‌کند که ترانسمیتر فشار در کجا می‌تواند به طور موثر مستقر شود، مانند فرآیندهای صنعتی که شامل تغییرات شدید دما است.

مشخصات مکانیکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

بخش پنجم: ساختار مکانیکی – استحکام و سازگاری اتصالات

اتصال مکانیکی: گزینه‌های متنوع برای نصب ایمن

اتصال مکانیکی یک ترانسمیتر فشار به روشی اطلاق می‌شود که ترانسمیتر به طور فیزیکی به سیستم یا خط لوله‌ای که در آن اندازه‌گیری فشار انجام می‌شود، متصل می‌گردد. انواع اتصال مکانیکی در این سری عبارت است از:

  1. روزنه:

    • مفهوم: اتصال روزنه‌ای معمولاً به اسپن یا پورت کوچکی اطلاق می‌شود که سیال یا گاز فرآیند از طریق آن به ترانسمیتر فشار جریان می‌یابد. این نوع اتصال می‌تواند شامل اتصال مستقیم یا استفاده از یک صفحه روزنه برای کاربردهای اندازه‌گیری جریان باشد.
    • مزایا: اتصال ساده و مستقیم، مناسب برای تنظیمات خاص اندازه‌گیری جریان.
  2. فلنج:

    • مفهوم: اتصال فلنجی شامل استفاده از اتصالات پیچی با فلنج در ترانسمیتر و لوله یا مخزن فرآیند است. فلنج یک اتصال ایمن و ضد نشت و امکان نصب و نگهداری آسان را فراهم می‌کند.
    • مزایا: قابلیت اطمینان بالا، مناسب برای کاربردهای پرفشار و بحرانی که در آن آب‌بندی و دوام مهم است.
  3. شیر منیفولد:

    • مفهوم: اتصال شیر منیفولد شامل منیفولدی است که ترانسمیتر فشار را از طریق شیرها به خط فرآیند یا مخزن متصل می‌کند.
    • مزایا: تعمیر و نگهداری، کالیبراسیون و ایمنی آسان در برنامه‌های کنترل فرآیند را فراهم می‌کند، زیرا به ترانسمیتر اجازه می‌دهد تا بدون ایجاد اختلال در فرآیند، از آن جدا شود.
  4. NPT 1/4-18:

    • مفهوم: این گزینه به نوع خاصی از اتصال رزوه‌ای اشاره دارد که در آن عدد ۱/۴ اینچ به قطر و عدد ۱۸ (رزوه در اینچ) به گام رزوه اشاره دارد. NPT مخفف National Pipe Thread، یک رزوه استاندارد مورد استفاده در ایالات متحده برای لوله‌ها و اتصالات می‌باشد.
    • مزایا: اتصال رزوه‌ای معمولاً برای اتصالات همه‌منظوره استفاده می‌شود و نصب و آب‌بندی آسان از ویژگی‌های آن است.

انتخاب اتصال مکانیکی به نیازهای کاربردی خاص سیستم بستگی دارد: روزنه برای اندازه‌گیری جریان، فلنج برای کاربردهای پرفشار و حیاتی، شیر منیفولد برای انعطاف‌پذیری در نگهداری، و NPT 1/4-18 برای کاربردهای همه‌منظوره و سازگاری با اتصالات استاندارد.

جنس اتصالات مکانیکی: مقاومت بی‌نظیر در برابر چالش‌ها

مواد سازنده اتصالات مکانیکی در ترانسمیتر فشار ROSEMOUNT سری 3051S از شش ماده مختلف با خصوصیات متفاوت ساخته می‌شوند:

  • مونل ۴۰۰: آلیاژ نیکل و مس، بسیار مقاوم در برابر خوردگی، به‌ویژه در محیط‌های دریایی و شرایط اسیدی.
  • تانتالوم: فلزی کمیاب، سخت و بسیار مقاوم در برابر خوردگی، به‌ویژه در برابر اسیدها.
  • Hastelloy® C-276 (2.4819): یک سوپر آلیاژ نیکل-مولیبدن-کروم با مقاومت در برابر خوردگی عالی در طیف وسیعی از محیط‌های تهاجمی.
  • فولاد ضد زنگ (316L): نسخه کم کربن فولاد ضد زنگ ۳۱۶، با مقاومت در برابر خوردگی خوب، به‌ویژه در برابر کلریدها.
  • مونل ۴۰۰ با روکش طلا: ترکیب مقاومت به خوردگی مونل با بی‌اثر بودن طلا برای جلوگیری از واکنش‌های شیمیایی.
  • فولاد ضد زنگ (316L) با روکش طلا: بهبود مقاومت در برابر خوردگی و هدایت الکتریکی با خواص بی‌اثر طلا.

انتخاب مواد سازنده مناسب اتصالات مکانیکی باید بر اساس مقاومت در برابر خوردگی، استحکام مکانیکی، سازگاری با سیال فرآیند و طول عمر مورد انتظار باشد.

مایع پرکننده: محافظت و انتقال دقیق فشار

مایع پرکننده در یک ترانسمیتر فشار، سیالی است که در داخل سنسور برای انتقال فشار از دیافراگم به عنصر حسگر استفاده می‌شود. در ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S از دو نوع مایع پرکننده استفاده می‌شود:

  • روغن سیلیکون: رایج‌ترین مایع پرکننده، با پایداری حرارتی بالا، تغییر ویسکوزیته کم با دما، و سازگاری خوب با بسیاری از سیالات فرآیندی. مناسب برای کاربردهای صنعتی عمومی.
  • سیال بی‌اثر: سیالاتی غیر واکنش‌پذیر و از نظر شیمیایی پایدار که با محیط فرآیند یا اجزای داخلی ترانسمیتر فشار برهم‌کنش ندارند. برای کاربردهایی که شامل سیالات بسیار خورنده یا واکنش‌پذیر هستند، مناسب است.

انتخاب مایع پرکننده مناسب به سازگاری با محیط فرآیند، پایداری دما و پایداری طولانی‌مدت بستگی دارد.

مواد سازنده‌ی مهر و موم در سری 3051S از جنس PTFE پر شده با گرافیت و PTFE پر شده با شیشه می‌باشد.

  • PTFE پر شده با گرافیت: بهبود هدایت حرارتی، افزایش مقاومت در برابر سایش و مقاومت شیمیایی خوب. مناسب برای کاربردهای آب‌بندی دینامیکی.
  • PTFE پر شده با شیشه: افزایش مقاومت و استحکام، بهبود مقاومت در برابر سایش، ثبات ابعادی خوب و مقاومت شیمیایی عالی. مناسب برای کاربردهای آب‌بندی استاتیکی.

نکات قابل توجه: سازگاری شیمیایی، محدوده دما، تنش مکانیکی و نوع برنامه در انتخاب این مواد حیاتی است.

گزینه‌های اتصال الکتریکی موجود برای ترانسمیتر فشار در سری فوق، نحوه اتصال ترانسمیتر به سیم‌کشی برق برای انتقال قدرت و سیگنال را توضیح می‌دهد. این اتصالات الکتریکی عبارتند از:

  • NPT 1/2-14 Conduit entry: ورودی مجرای رزوه‌ای با قطر ۱.۲ اینچ و گام رزوه ۱۴، مطابق با استاندارد NPT (رزوه استاندارد ملی) رایج در آمریکای شمالی.
  • M20x1.5 Conduit entry: ورودی مجرای رزوه‌ای متریک با اندازه M20×1.5، رایج در استانداردهای اروپایی و بین‌المللی.
  • G 1/2″ Conduit entry: ورودی مجرای رزوه‌ای با اندازه G 1/2، مطابق با تعیین رزوه استاندارد آلمان (DIN) و رایج در انگلستان و مناطق پیرو استانداردهای BSP.
  • M12x1 Conduit: اندازه رزوه متریک کوچک‌تر و فشرده‌تر با قطر ۱۲ میلی‌متر و گام رزوه ۱ میلی‌متر، اغلب برای فضاهای محدود.

انتخاب اتصال الکتریکی به موقعیت و محیط، سازگاری با زیرساخت‌های الکتریکی موجود و سهولت نصب بستگی دارد.

تاییدیه‌ها و گواهینامه‌های محیطی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

بخش ششم: تاییدیه‌ها و گواهینامه‌ها – مهر اعتماد و ایمنی جهانی

تاییدیه‌های محیطی و ایمنی: ضمانت انطباق در سطح جهانی

تاییدیه‌ها و گواهینامه‌های محیطی فهرست شده برای این سری ترانسمیتر فشار (شامل NACE، ATEX، TIIS، CSA، FM، INMETRO، IECEx، NEPSI، KCs (KOSHA)، EACEx، و Drinking Water System Components) بیان‌کننده‌ی انطباق با استانداردها و مقررات صنعتی خاص است.

  • مقاومت در برابر خوردگی (NACE): اطمینان از مقاومت در برابر محیط‌های خورنده.
  • ایمنی انفجار (ATEX، IECEx، FM، NEPSI، EACEx): گواهی می‌کند که ترانسمیتر برای استفاده در اتمسفرهای بالقوه انفجاری ایمن است.
  • انطباق ایمنی محلی (TIIS، CSA، KCs): تضمین می‌کند که ترانسمیتر استانداردهای ایمنی ملی یا منطقه‌ای را برآورده می‌کند.
  • ایمنی آب آشامیدنی: اطمینان از سازگاری با سیستم‌های آب آشامیدنی.

این گواهینامه‌ها نه تنها دسترسی به بازار جهانی را تسهیل می‌کنند، بلکه ایمنی پیشرفته و تضمین کیفیت را نیز به همراه دارند.

تاییدیه‌های کشتیرانی: ایمنی در آب‌های آزاد

تاییدیه‌های کشتیرانی فهرست شده برای سری 3051S (شامل ABS، BV، DNV-GL، و LR) برای اطمینان از انطباق و قابلیت اطمینان در کاربردهای دریایی و نفتی بسیار مهم هستند.

  • انطباق با استانداردهای دریایی و شناخت جهانی: این تاییدیه‌ها نشان می‌دهد که ترانسمیتر فشار با استانداردهای ایمنی و مقررات تعیین‌شده توسط انجمن‌های طبقه‌بندی پیشرو مطابقت دارد و نصب آن را بر روی کشتی‌ها و سکوهای دریایی در سراسر جهان تسهیل می‌کند.
  • تضمین کیفیت و قابلیت اطمینان دریایی: گواهی این انجمن‌ها، کیفیت، قابلیت اطمینان و توانایی ترانسمیتر فشار را برای مقاومت در برابر محیط چالش‌برانگیز دریایی تأیید می‌کند.

درجه محافظت در برابر انفجار: لایه‌های حفاظتی پیشرفته

درجه محافظت در برابر انفجار برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S، روش‌های مختلفی را برای محافظت در برابر خطرات بالقوه در محیط‌های خطرناک ارائه می‌دهند:

  • ایمنی ذاتی “i”: انرژی الکتریکی را به سطوح غیرآتش‌زا محدود می‌کند تا از جرقه یا گرما جلوگیری شود.
  • محفظه ضد شعله “d”: انفجار را درون محفظه مهار می‌کند و از گسترش آن به جو اطراف جلوگیری می‌نماید.
  • غیر آتش‌زا “n”: در شرایط عملیاتی عادی، جرقه یا گرما تولید نمی‌کند.
  • محافظت در برابر انفجار گرد و غبار از طریق محفظه “t”: محفظه تجهیزات محافظت در برابر ورود گرد و غبار قابل احتراق را فراهم می‌کند.

مزایای کلی این روش‌های حفاظتی شامل تضمین ایمنی پرسنل، حفاظت از تجهیزات و کاهش خطر انفجار در محیط‌هایی است که گازها، بخارات یا گرد و غبار قابل اشتعال وجود دارد.

کابردهای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S

کاربردهاصنایع
خطوط انتقال سیال در فرآیندنفت و گاز
تجهیزات پرشده با روغنشیمیایی
سکوی نفتیپتروشیمی
آزمایشگاه‌های تست و کالیبراسیونبرق
اندازه‌گیری فشار در مناطق خطرناکانرژی
اندازه‌گیری فشار گاز، بخار و مایعآب و فاضلاب
اندازه‌گیری سطح هیدرواستاتیکپزشکی و دارو
اندازه‌گیری فشار اکسیژنغذایی و نوشیدنی
اندازه‌گیری فشار هیدروژنکشتی‌سازی و دریایی
مهندسی نظامیماشین‌سازی و اتوماسیون صنعتی
اتوکلاومواد اولیه
سیستم‌های هیدرولیکهوا و فضا
مناطق بالقوه انفجاری
تمیزکاری در فشار بالا
پاستوریزاسیون در فشار بالا
تحقیق و استخراج نفت
تولید گاز و روغن در بالادست
نظارت بر سطح در مخازن درباز
نظارت بر سطح مخازن دربسته
نیروگاه آبی
انتقال و ذخیره فاضلاب، پساب و لجن
تولیدات غذایی و نوشیدنی
نام فایللینک دانلود
دیتاشیتPDF Icon
به بالا بروید
