اندازهگیری سطح (سطح سنجی) در چاه های عمیق | Level Measurement in Deep Wells
چالش

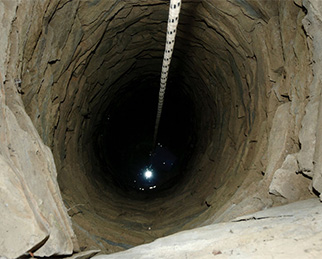

در این کاربرد، «اندازهگیری سطح در چاههای عمیق»، مهندسان به دلیل شرایط آب و هوایی سختی که اغلب این چاهها در آن قرار دارند، با چالش مهمی مواجه هستند. آب و هوای نامتعادل، از جمله دمای شدید و قرار گرفتن در معرض عناصر محیطی غیر معمول، میتواند اندازهگیری دقیق و قابل اعتماد سطح را با مشکل مواجه کند. وجود آب شیرین در چاه عمیق، همراه با عملیات پمپ شناور، میتواند پیچیدگی بیشتری را به فرآیند اندازهگیری نیز اضافه کند. حصول اطمینان از خوانش دقیق و ثابت در این شرایط نامطلوب، مستلزم بررسی دقیق فناوری اندازهگیری، تست مقاومت آن در برابر عوامل محیطی و توانایی مقاومت در برابر تغییرات دما است. علاوه بر این، فضای محدود و اغلب راه دور این چاههای عمیق ممکن است دسترسی آسان برای تعمیر و نگهداری و کالیبراسیون را مختل کند، و پیدا کردن یک راهحل سطح سنجی دقیق و پایدار برای برآورده کردن نیازهای این محیط چالشبرانگیز ضروری است.

اطلاعات فرآیند
محل اندازهگیری
چاه عمیق
محدوده فشار فرآیند
۰ تا ۴+ بار
سیال
آب تازه
محدوده دمای فرآیند
۰ تا ۱۵ درجه سانتی گراد
چالش های فرآيند
شرایط آب و هوایی

راهحل مناسب

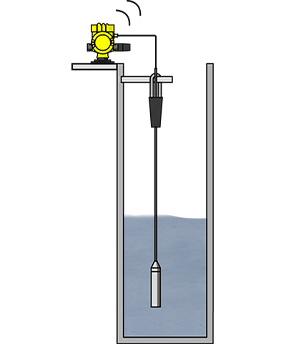

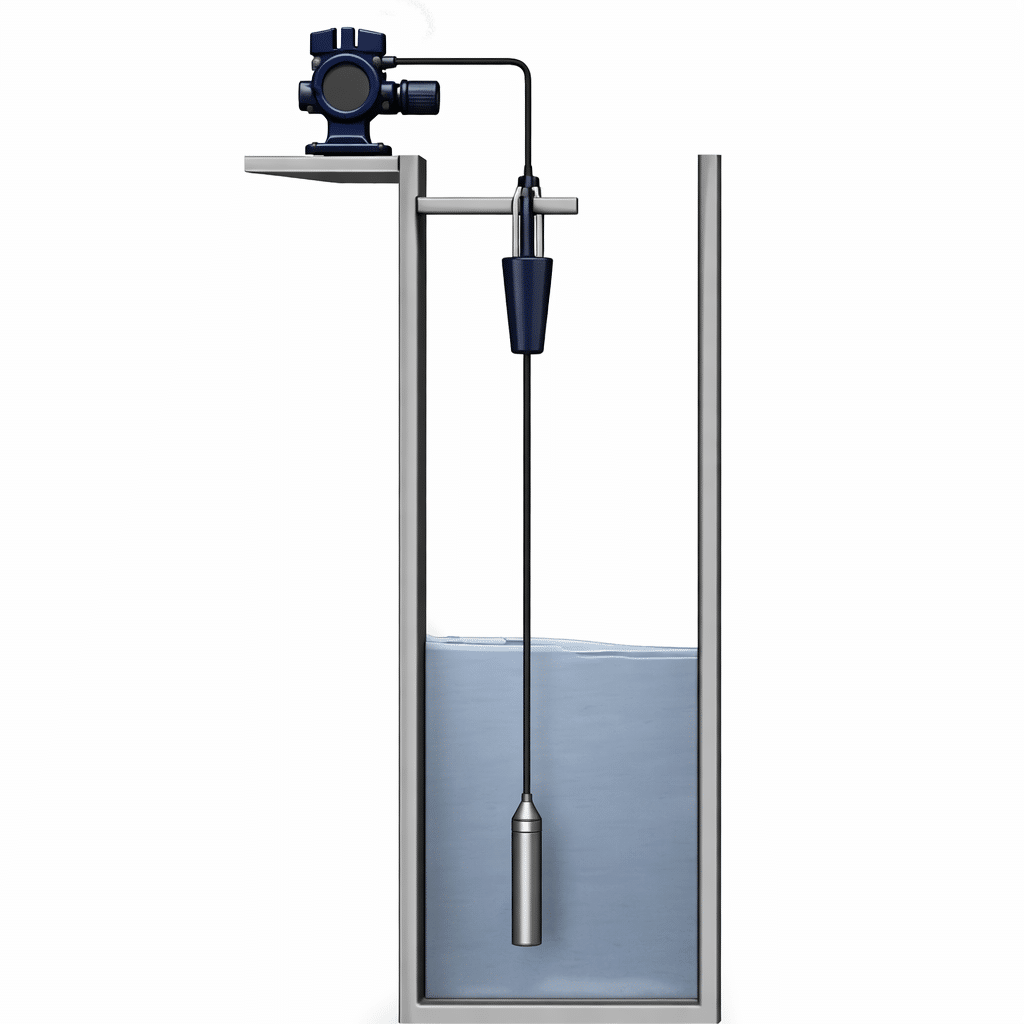

در محیط چالش برانگیز “سطح سنجی در چاه های عمیق”، که در آن فرآیند شامل پمپاژ آب زیرزمینی از چاه های عمیق با استفاده از پمپ های شناور است، یک راه حل قابل اعتماد و مناسب برای مقابله با شرایط نامطلوب بسیار مهم است. برای برآوردن نیازهای خاص این کاربرد، توصیه میکنیم از “سنسور فشار هیدرواستاتیک” استفاده کنید، که به ویژه برای کارهای اندازهگیری سطح در چاه های عمیق طراحی شده است.
سنسور هیدرواستاتیک چندین ویژگی کلیدی را ارائه میدهد که آن را به یک انتخاب ایده آل برای این کاربرد تبدیل میکند. با رنج اندازهگیری تا 40 متر، میتواند بهطور موثر سطح آب را در چاههای عمیق نظارت کند و خوانش دقیقی ارائه کند. سنسور فشار هیدرواستاتیک به گونهای طراحی شده است که در محدوده دمای فرآیند ۰ تا ۱۵+ درجه سانتیگراد و محدوده فشار ۰ تا ۴+ بار عملکرد قابل قبولی ارائه دهد، که آن را برای شرایط محیطی مختلف در محیط چاه مناسب میکند.
سنسور فشار هیدرواستاتیک (ترانسمیتر فشار غوطه ور) به گونهای ساخته شده است که نیازی به تعمیر و نگهداری نداشته باشد و تجربهای کاربرپسند را برای مهندسان و اپراتورها فراهم کند. این ویژگی نیاز به بازدیدهای مکرر جهت تعمیر و نگهداری در مکان های دور را کاهش میدهد و کارایی کلی را نیز افزایش میدهد.
در نتیجه، سنسور فشار هیدرواستاتیک، راه حل ایدهآلی را برای کاربرد “اندازه گیری سطح در چاههای عمیق” ارائه میدهد. قابلیت اطمینان، مقرون به صرفه بودن و ویژگیهای کاربرپسند آن، همراه با توانایی آن برای عملکرد مؤثر در محیط چالش برانگیز چاههای عمیق، آن را به بهترین محصول برای اطمینان از عملکرد روان و بدون دردسر چاه و حفظ تعادل آن تبدیل میکند.
محصولات پیشنهادی

لول ترانسمیتر هیدرواستاتیک سری PT220، یک راهحل تخصصی برای اندازهگیری دقیق سطح مایع، به ویژه برای کاربردهای غوطهوری و اندازهگیری سطح هیدرواستاتیک ساخته شده است. با حسگر اندازهگیری دیفیوز سیلیکون، در برابر تداخلات الکترومغناطیسی مقاوم است و دقت و قابلیت اطمینان را حتی در محیطهای سخت صنعتی تضمین میکند. ساخته شده از فولاد ضد زنگ 316L، حفاظت IP68 آن دوام طولانی مدت سنسور را تضمین میکند.
- کیفیت بالا
- متریال وتد پارت سازگار با اکثر سیالات
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد مناسب
- ثبات و تکرارپذیری عالی
- محدوده اندازهگیری فشار: ۰ تا ۱۰۰ میلیبار تا ۰ تا 25 بار (از ۰ تا ۱ متر آب تا ۰ تا 250 متر آب)
- خروجی: انواع سیگنال جریانی و ولتاژی
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- کابل ونتد در سایز های مختلف

سنسور هیدرواستاتیک Waterpilot FMX11 معمولا در کاربردهای محیطی برای اندازهگیری سطح هیدرواستاتیک استفاده میشود. این سنسور برای کاربردهای آب آشامیدنی تایید شدهاست و میتواند در چاهها، مخازن ذخیرهسازی، برجهای آب، سدها، ایستگاههای اندازهگیری، دریاچهها و رودخانهها استفاده شود.
- سنسور سرامیکی با خلوص بالا مقاوم در برابر اضافه بار (99.9% Al2O3)
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- نصب و پیکرهبندی آسان
- اندازه گیری همزمان سطح و دما با سنسور دمای Pt100
- قطر بیرونی کوچک ۲۲ میلی متری مناسب برای مصارف آب آشامیدنی و استفاده در چاه ها و چاه های با قطر کم
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازهگیری فشار: از ۰ تا ۲۰ بار / ۲۰۰ متر آب
- دقت (FS%): ±۰.۵ ،±۰.۳۵
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی

سطح سنج LMP 307 برای اندازهگیری مداوم سطح در آب و سیالات تمیز یا کمی آلوده طراحی شدهاست. این سنسور از جنس فولاد ضد زنگ با کیفیت بالا برای نیازهای اندازهگیری دقیق با ثبات طولانی مدت است. از ترانسمیتر فشار غوطه ور LMP 307 میتوان در صنایع آب و فاضلاب (تصفیه شده) و نفت و گاز استفاده کرد.
- قابلیت سفارشیسازی به مدل ضد انفجار
- بالاترین سطح دقت با استفاده از اصلاح چگالی جبران شده با دما
- طول عمر و پایداری بلند مدت
- اثر حرارتی پایین
- قطر بیرونی ۲۶.۵ میلی متری
- انواع خروجی های آنالوگ جریانی و ولتاژی
- اتصالات فرآیند: گیره آویزان، کابل ونتد
- محدوده دمایی: از ۱۰- تا ۷۰+ درجه سانتیگراد
- دامنه اندازهگیری فشار: از ۰ تا ۱ متر آب تا ۰ تا ۲۵۰ متر آب
- دقت (FS%): ±۰.۲۵ ،±۰.۳۵، ±۰.۱
- گواهینامه های بین المللی حفاظت دربرابر انفجار، تاییدیه های دریایی، تاییدیه آب آشامیدنی
