خط لوله گاز

اندازه‌گیری دبی (فلو) گاز لجن | Sludge Gas

چالش

در حوزه اندازه‌گیری فلو (جریان) برای کاربردهای گاز لجن، مهندسان اغلب با یک چالش بزرگ مواجه می‌شوند: حفظ اندازه‌گیری‌های دقیق و نظارت قابل اعتماد در شرایط سخت همراه با خواص پیچیده بیوگاز. ترکیب منحصر به فرد عوامل، از جمله نوسانات فشار در خطوط لوله، دماهای متفاوت از ۵+ تا ۱۰۰+ درجه سانتی‌گراد و حضور احتمالی مواد شیمیایی خورنده، موانع قابل توجهی ایجاد می‌کنند. دستیابی به اندازه‌گیری دقیق نرخ فلو یک کار پیچیده است که نیازمند توجه دقیق به جزئیات و تخصص در انتخاب متریال و فناوری‌های مناسبی است که بتوانند در این شرایط سخت مقاومت کنند. ایجاد تعادل بین دقت، دوام و مقاومت در برابر قرار گرفتن در معرض مواد شیمیایی، چالشی مداوم برای مهندسان در این زمینه تخصصی است که خواستار راه‌حل های نوآورانه برای اطمینان از عملکرد بهینه و قابلیت اطمینان داده‌ها در اندازه گیری جریان برای کاربردهای گاز لجن است.

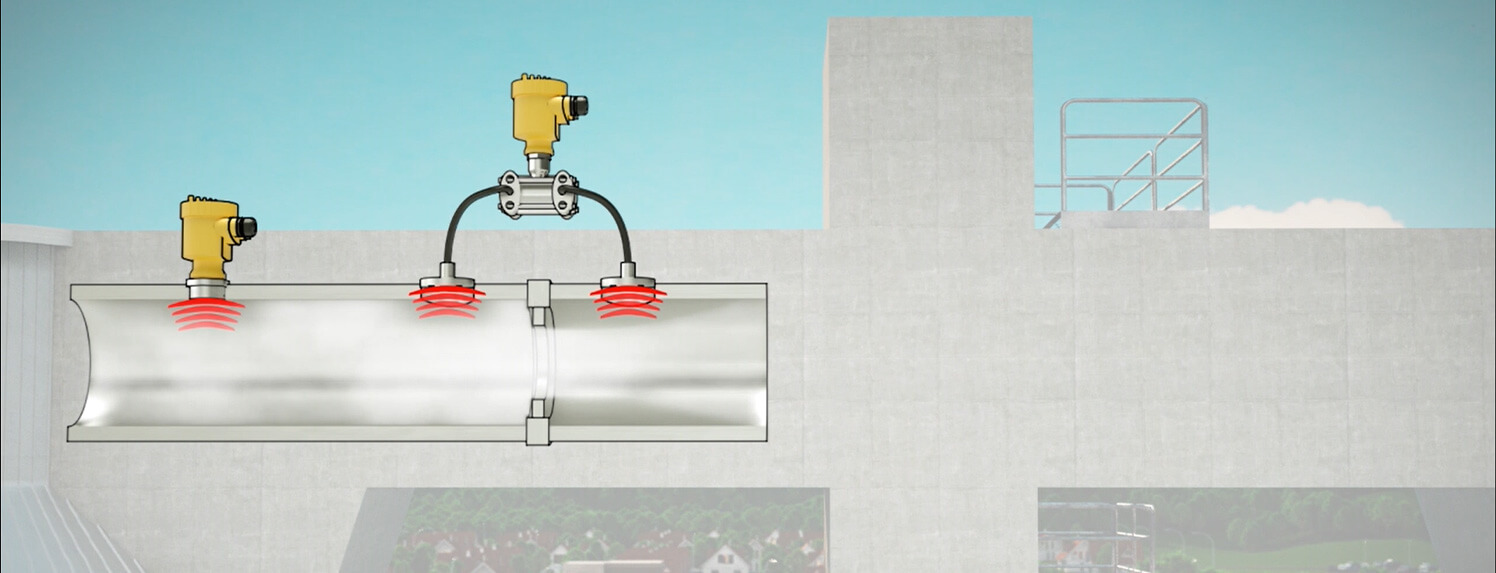

اندازه گیری فلو در خطوط گاز توسط ترانسمیتر اختلاف فشار
انتقال بیوگاز لجن فاضلاب

اطلاعات فرآیند

محل اندازه‌گیری

خطوط لوله گاز

محدوده فشار فرآیند

۱- تا ۲۵+ بار

سیال

بیوگاز

محدوده دمای فرآیند

۵+ تا ۱۰۰+ درجه سانتی‌گراد

چالش های فرآيند

مقاوم در برابر مواد شیمیایی

راه‌حل مناسب

برای پرداختن به چالش‌های ناشی از اندازه‌گیری فلو گاز لجن، یک راه‌حل مطمئن مورد نیاز است. ترانسمیتر فشار و ترانسمیتر اختلاف فشار برای استفاده در چنین شرایطی طراحی شده‌اند و اندازه‌گیری های دقیق و قابل اعتمادی را تضمین می‌کنند.

برای اندازه‌گیری فشار گاز در خط لوله، ترانسمیتر فشار پیشنهادی ما قادر است طیف گسترده‌ای از فشارهای موجود در فرآیند را از ۱- تا ۲۵+ بار را اندازه‌گیری کند. دقت و پایداری فوق العاده‌ای را ارائه می‌دهد و امکان نظارت دقیق و مداوم بر نوسانات فشار گاز را فراهم می‌کند. علاوه بر این، مقاومت بالای آن در برابر مواد شیمیایی، آن را برای ماهیت خورنده بیوگاز مناسب می‌کند.

روش مطمئن
مقرون به صرفه
نصب و پیکره‌بندی آسان

برای اندازه‌گیری دقیق حجم گاز گرفته شده از هاضم (Digester)، ترانسمیتر اختلاف فشار (ترانسمیتر فشار تفاضلی) پیشنهادی ما انتخاب ایده‌آلی است که امکان محاسبه نرخ فلو بر اساس فشار تفاضلی در سراسر خط لوله و نظارت دقیق بر حجم گاز را فراهم می‌کند. با محدوده اندازه‌گیری تا ۰ تا ۲۵ بار، برای مقاومت در برابر دماهای مختلف فرآیند ۵+ تا ۱۰۰+ درجه سانتی‌گراد طراحی شده‌اند و عملکرد قابل اعتماد را حتی در شرایط خشن تضمین می‌کند.

هر دو ترانسمیتر فشار و هم ترانسمیتر اختلاف فشار پیشنهادی، یک تجربه کاربر پسند را ارائه می‌دهند که به حداقل تعمیر و نگهداری نیاز دارد. فناوری حسگر فشار پیشرفته آنها، عملکرد بدون دردسر را تضمین می‌کند و به مهندسان این امکان را می‌دهد که به جای نگرانی در مورد قابلیت اطمینان سنسور، روی بهینه‌سازی فرآیند اندازه‌گیری جریان (فلو) تمرکز کنند.

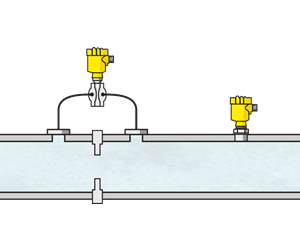

اوریفیس وسیله‌ای است که به‌طور گسترده برای اندازه‌گیری فلو در خط لوله استفاده می‌شود که شامل یک صفحه نازک با حفره است که ماشین کاری شده، معروف به اوریفیس، و عمود بر جهت جریان قرار گرفته است. هنگامی که سیال از اوریفیس عبور می‌کند، درون سیال افت فشار ایجاد می‌شود که ارتباط مستقیمی با سرعت جریان دارد. با اندازه‌گیری افت فشار در سرتاسر اوریفیس، سرعت جریان را می‌توان با استفاده از معادلات برنولی یا معادله اوریفیس تعیین کرد. صفحه اوریفیس معمولاً در یک بخش لوله نصب می‌شود و به یک ترانسمیتر اختلاف فشار برای اندازه‌گیری دقیق فشار تفاضلی متصل می‌شود.

در این کاربرد می‌توانید با استفاده از اوریفیس و ترانسمیتر اختلاف فشار، حجم گاز را اندازه‌گیری کنید. با این حال، توجه به این نکته مهم است که اوریفیس به دلیل انسدادی ایجاد می‌کنه، افت فشاری ایجاد می‌کند که باید در طراحی سیستم در نظر گرفته شود.

به ما اعتماد دارید ...

چالش مشتری

یکی از مشتریان وفادار ما، از بیوگاز تولید شده از لجن فاضلاب برای تولید گرما و برق استفاده می‌کند. در این کارخانه که در شمال کشورمان قرار دارد، مهندسان با نظارت دقیق و مطمئن بر میزان فلوی گاز لجن با چالشی مداوم مواجه بودند. همان‌طور که قبلاً نیز به آن اشاره کردیم، بیوگاز که از طریق یک خط لوله گاز به مخازن ذخیره‌سازی منتقل می‌شود، عواملی مانند نوسانات فشار، تغییرات دمایی گسترده از ۵+ تا ۱۰۰+ درجه سانتی‌گراد و قرار گرفتن در معرض مواد شیمیایی، اندازه‌گیری جریان را به یک کار پیچیده تبدیل می‌کند. مهندسان کارخانه برای به دست آوردن اندازه‌گیری‌های دقیق تلاش بسیاری می‌کردند ولی این عوامل، مانع آنها برای بهینه‌سازی فرآیند تولید و اطمینان از استفاده کارآمد از منبع بیوگاز می‌شدند.

راه‌حل ما

تیم مهندسین فنی ما پس از تجزیه و تحلیل داده‌های فرآیند و درک الزامات مشتری، استفاده از ترانسمیتر فشار برای اندازه‌گیری فشار گاز و ترانسمیتر اختلاف فشار برای اندازه‌گیری فلوی گاز لجن را توصیه کردند درحالی که ترانسمیتر ها را بر اساس نیاز های فرآیند سفارشی‌سازی کردند.

در ابتدا، ما ترانسمیتر فشار پیشنهادی خود را معرفی کردیم که به طور خاص برای کنترل شرایط چالش برانگیز فرآیند طراحی شده است. با محدوده اندازه گیری ۱- تا ۲۵+ بار، قادرست نوسانات فشار گاز را در خط لوله به دقت اندازه‌گیری کند. مقاومت بالای آن در برابر مواد شیمیایی و عمر کاری طولانی مدت، قابلیت اطمینان اندازه‌گیری ها را تضمین می‌کند و از اثرات خورنده ناشی از ترکیب بیوگاز محافظت می‌شود.

علاوه بر این، ما استفاده از ترانسمیتر فشار تفاضلی را برای اندازه‌گیری حجم گاز گرفته شده از هاضم را پیشنهاد کردیم. این ترانسمیتر محدوده اندازه گیری گسترده ای از ۰ تا ۲۵ بار را ارائه می‌دهد و توانایی آن برای عملکرد بی عیب و نقص در محدوده دمایی ۵+ تا ۱۰۰+ درجه سانتی‌گراد، محاسبات نرخ جریان ثابت و دقیق را تضمین می‌کند. با تعیین دقیق حجم گاز، کارخانه می‌تواند فرآیند تولید گرما و برق خود را بهینه کند و استفاده از منبع بیوگاز را به حداکثر برساند.

با استفاده از ترانسمیتر های فشار و فشار تفاضلی پیشنهادی ما، مشتری تحول قابل توجهی را در قابلیت‌های اندازه‌گیری جریان خود تجربه کرد. اندازه‌گیری‌های دقیق و قابل اعتماد ارائه‌شده به مهندسان این امکان را می‌دهد که فرآیند تولید را کنترل کنند و استفاده بهینه‌ای از منبع بیوگاز داشته باشند. اطلاعات دقیق در مورد حجم گاز تولید شده، آن‌ها را قادر می‌سازد تا تصمیمات آگاهانه‌تری بگیرند و در نتیجه، کارایی، مقرون به صرفه بودن و پایداری زیست محیطی را بهبود بخشند.

محصولات پیشنهادی

ترانسمیتر اختلاف فشار pt124b-3501 از برند zhyq

از ترانسمیتر فشار اختلاف فشار مدل PT124B-3501 ساخت برند ZHYQ می‌توان برای اندازه‌گیری فلوی مایع و گاز و همچنین اندازه‌گیری سطح، چگالی و فشار مایع استفاده کرد. مدل PT124B-3501 یک سیگنال ۴ تا ۲۰ میلی‌آمپر هارت مربوط به اختلاف فشار اندازه‌گیری شده را به‌عنوان خروجی ارائه می‌کند. ترانسمیتر فشار تفاضلی PT124B-3501 همچنین قابلیت راه‌اندازی و نظارت از راه دور از طریق ارتباط با ترمینال مدل RST375 یا مودم RSM100 را نیز دارد.

ترانسمیتر اختلاف فشار PT124B-3503 از برند ZHYQ

ترانسمیتر فشار PT124B-3502 یک ترانسمیتر فشار با عملکرد عالی و حساسیت بالاست که در بسیاری از کاربردهای صنعتی استفاده می‌شود. این دستگاه به سنسور رزونانت سیلیکون کریستالی مجهز شده که به آن این امکان را می‌دهد تا حتی کوچکترین تغییرات فشار را با دقت و صحت استثنایی تشخیص دهد. ترانسمیتر فشارPT124B-3502 برای اندازه‌گیری فشار در مایعات، گازها و بخار مناسب است و سیگنال خروجی ۴ تا ۲۰ میلی آمپر هارت را که متناسب با فشار اندازه‌گیری شده‌است را تولید می‌کند.
