گیره
اندازه‌گیری موقعیت خطی گیره جهت نگه‌داشتن دو نیمه قالب کنارهم | Clamping Unit
چالش

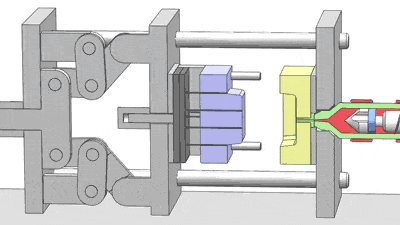

در دستگاه تزریق پلاستیک، واحد گیره یا قالب‌بند (Clamp Unit) مسئول باز و بسته کردن قالب (Mold) و اعمال نیروی بسته شدن قالب (Clamping Force) است.
در این حرکات توسط گیره باید موارد زیر رعایت شود:
- بستن قالب (Mold Closing): قالب باید با نیروی کافی بسته شود تا فشار تزریق مذاب از قالب خارج نشود و هیچ نشتی رخ ندهد.
- باز کردن قالب (Mold Opening): پس از پایان تزریق و سرد شدن قطعه، قالب باز می‌شود تا قطعه توسط Ejector Pins (پین‌های بیرون‌انداز) خارج شود.
- ایمنی و حفاظت: کنترل موقعیت صفحه متحرک قالب (Moving Platen) اهمیت زیادی دارد تا از ضربه ناخواسته یا باز و بسته شدن ناقص قالب جلوگیری شود.
اطلاعات فرآیند
محل نصب
واحد گیره
نوع نصب پیشنهادی
با شفت (With Shaft)
محدوده جابجایی خطی
متغیر بسته به سایز دستگاه – محدوده ۱۵۰۰-۱۰۰ میلی‌متر
لرزش و ضربه
متوسط، ضربه لحظه‌ای هنگام بسته شدن قالب
چالش های فرآيند
نیروی زیاد و لحظه‌ای هنگام بسته شدن قالب، تغییرات کوچک در موقعیت قالب خطا ایجاد می‌کند.
راه‌حل مناسب
برای کنترل دقیق حرکت باز و بسته شدن قالب از “سنسور موقعیت خطی یا خط‌کش اهمی (Linear Displacement Sensor)” استفاده می‌شود. همچنین، توصیه ما استفاده از مدل با شفت (With shaft) می‌باشد.
استفاده از خط کش اهمی در این قسمت مزایای زیر را به همراه دارد:
- اندازه‌گیری موقعیت دقیق Moving Platen: خط‌کش اهمی موقعیت صفحه متحرک قالب را در طول حرکت باز و بسته شدن اندازه‌گیری می‌کند.
- کنترل موقعیت و سرعت: با دریافت سیگنال آنالوگ، کنترلر می‌تواند سرعت حرکت و نقطه توقف را دقیقاً تنظیم کند.
- افزایش ایمنی: از برخورد ناخواسته قالب یا اعمال فشار بیش از حد جلوگیری می‌شود.
محصولات پیشنهادی
ZSLS یک خط کش اهمی همه‌کاره است که برای ارائه دوام و دقت بی‌نظیر در محیط‌های صنعتی، به خصوص ماشین تزریق پلاستیک، طراحی شده‌است. ساختار مقاوم آن، امکان کار در شرایط سخت شامل لرزش و شوک شدید و عملکرد مداوم را فراهم می‌کند. نصب آسان و عملکرد پایدار آن باعث کاهش توقف‌ها، تولید مداوم و بهره‌وری بالای فرآیند تولید می‌شود.
- عمرکاری فوقالعاده بالای ۱۰۶×۱۰۰ مانور
- خطیپذیری عالی، تا ۰.۰۴±٪
- تکنولوژی ساخت مقاوم
- رزولوشن بالای ۰.۰۱ میلی‌متر (بینهایت)
- مدل طراحی: با شفت
- اصل اندازه‌گیری: پتانسیومتری (مقاومتی)
- طول مفید اندازه‌گیری خط کش: از ۵۰ تا ۱۲۵۰ میلی‌متر
- مقاومت خط کش: ۵KΩ, ۱۰KΩ, ۲۰KΩ
- حداکثر ولتاژ کاری مجاز: 24VDC
خط کش اهمی مدل LT برای کاربردهایی با لرزش شدید و عملکرد طولانی‌مدت حتی در محیط‌های صنعتی سخت صنعتی مانند دستگاه‌های تزریق پلاستیک افقی و عمودی، پرس‌های عمودی و طیف وسیعی از دیگر ماشین‌آلات فرآوری مناسب است. نصب آن ساده است، زیرا تغییر سیگنال الکتریکی خارج از کورس الکتریکی نظری وجود ندارد، که باعث کاهش زمان راه‌اندازی و خطاهای احتمالی می‌شود.
- ساختار محکم برای کاربردهایی با لرزش شدید
- نصب ساده
- شیارهای جدید جایگزین مناسبی برای سیستم معمولی نصب با براکتها
- ایدهآل برای استفاده در دستگاه تزریق پلاستیک و پرس‌های عمودی
- مدل طراحی: با شفت
- اصل اندازه‌گیری: پتانسیومتری (مقاومتی)
- طول مفید اندازه‌گیری خط کش: از ۵۰ تا ۱۳۵۰ میلی‌متر
- مقاومت خط کش: ۵KΩ, ۱۰KΩ, ۲۰KΩ
- حداکثر ولتاژ کاری مجاز: 60VDC
