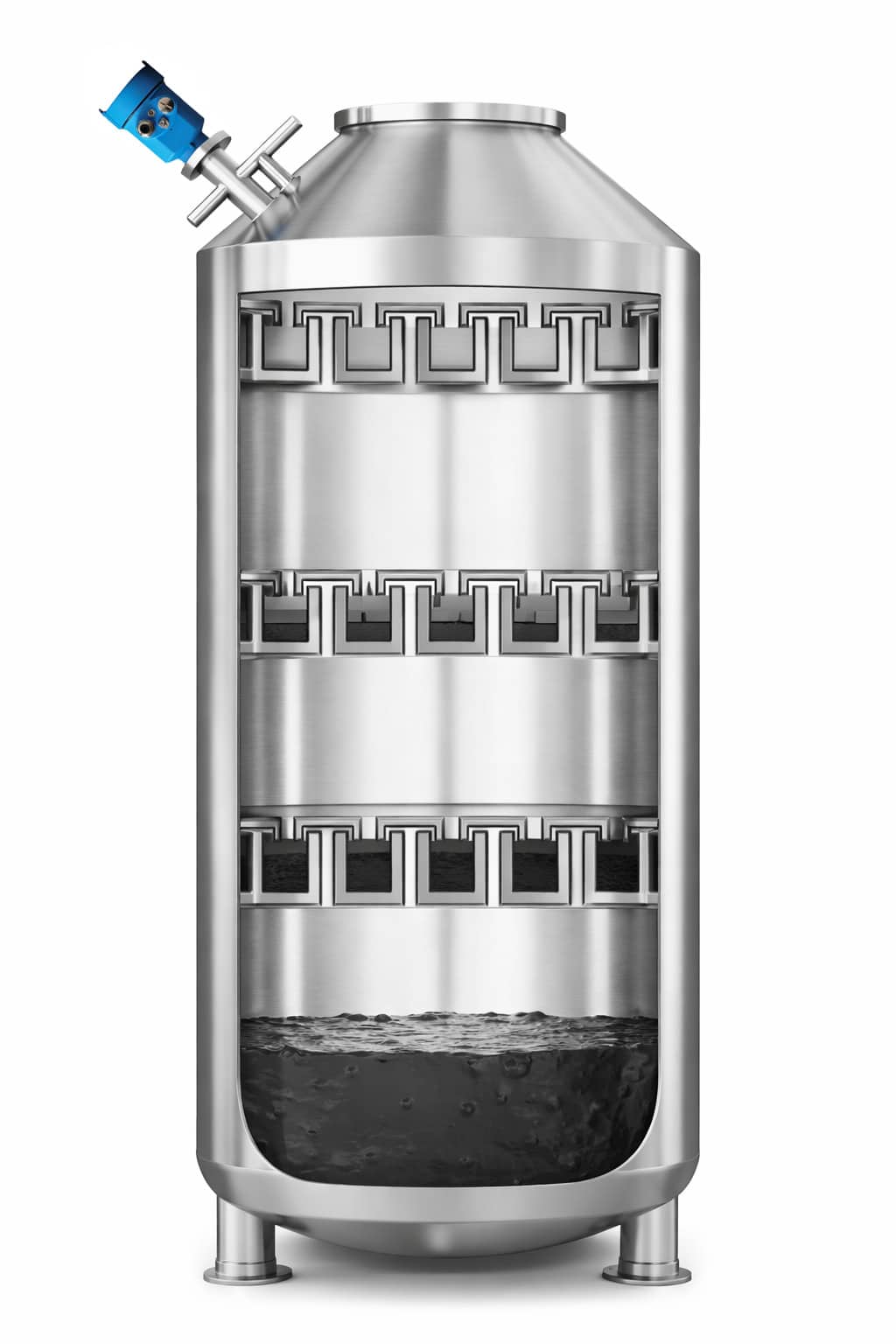

برج تقطیر
اندازهگیری سطح و فشار در برج تقطیر
چالش
در قسمت پایین برج های تقطیر موادی سنگین و بسیار چسبناک در دمای بالا قرار دارند. شرایط سخت محیط برج های تقطیر مهندسان را با مشکلات عدیده مواجه میکنند. یک چالش مهم هنگام عملیات در برج های تقطیر، اندازهگیری دقیق سطح و فشار درون برج هنگام جداسازی هیدروکربن ها میباشد. با محدوده دما بین ۲۶۰+ تا ۴۰۰+ درجه سانتیگراد و وجود مواد هیدروکربنی ویسکوز، اطمینان از خوانش دقیق در میان چنین شرایط چالش برانگیزی نیازمند راهحل هایی است که میتوانند گرمای شدید را تحمل کنند و در عین حال ماهیت ویسکوزیته مواد فرآیند بر روی آنان اثر نداشته باشند. مهندسان باید با این چالش های چند وجهی دست و پنجه نرم کنند تا عملکرد و ایمنی بهینه را در واحدهای تقطیر حفظ کنند.
اطلاعات فرآیند
محل اندازهگیری
برج تقطیر
محدوده فشار فرآیند
۰.۵ تا ۴+ بار
سیال
هیدروکربن
محدوده دمای فرآیند
۲۶۰ تا ۴۰۰ درجه سانتی گراد
چالش های فرآيند
دمای بسیار بالا و سیال چسبناک
راهحل مناسب

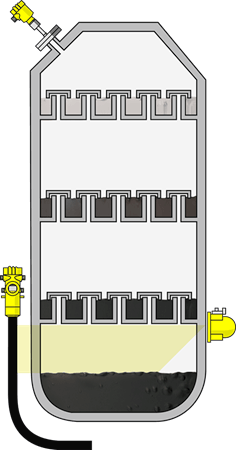

در برج های تقطیر که دما بسیار بالاست، نظارت بر فشار فضای هد در انتهای بالایی برج های پالایشگاه برای اطمینان از اینکه فرآیند تحت شرایط ایدهآل کار میکند، حیاتی است. ما “ترانسمیتر های فشار” مناسبی، جهت اندازهگیری فشار بالای برج تقطیر، به شما معرفی میکنیم که توانایی عملکرد بدون دردسر را در چنین شرایط چالش برانگیزی ارائه میکنند.
ترانسمیتر های فشار پیشنهادی ما میتوانند به طور موثر، هد پرشر را درون برج تقطیر اندازهگیری کنند. این ترانسمیتر های فشار برای تحمل دماهای بین ۲۰۰+ تا ۲۵۰+ درجه سانتیگراد، باید از کولینگ فن یا همان المان خنککننده استفاده کنند تا دمای سیالی که با وتدپارت ترانسمیتر فشار در تماس است را کاهش دهند. همچنین، اگر دمای فرآیند به بیش از ۲۵۰ درجه سانتی گراد افزایش داده شود، استفاده از یک یونیت دیافراگم سیل (با کپیلاری) نیز توصیه میگردد.
قابلیتهای اندازهگیری دقیق ترانسمیترهای فشار، همراه با ویژگیهای کاربرپسند مانند نصب آسان و کالیبراسیون ساده، این پرشر ترانسمیتر ها را به انتخابی ایدهآل برای اطمینان از جمعآوری دقیق و قابل اعتماد داده در واحدهای تقطیر تبدیل میکنند.
چالش دمای بالا در برج تقطیر
یکی از چالش های قابل توجه در اندازهگیری فشار در برج تقطیر، دمای فرآیند است که گاهی اوقات تا حدود ۴۰۰+ درجه سانتیگراد افزایش مییابد. در چنین مواقعی استفاده از کولینگ فن (هیت سینک) دیگر امکان پذیر نبوده و توصیه میکنیم از “یونیت دیافراگم سیل” استفاده نمایید.
یونیت دیافراگم سیل برای جلوگیری از ورود مستقیم سیال فرآیند به پورت ورودی اتصال مکانیکی ترانسمیتر فشار استفاده میشود. این تجهیز متشکل از یک دیافراگم منعطف است که بین دو فلنج قرار گرفته و دارای ۲ سمت میباشد. در سمت بالایی، مایع پرکننده (سازگار با شرایط فرآیند) قرار میگیرد و در سمت پایینی آن، فشار سیال وارد میشود.
کپیلاری نیز میتواند عضوی از این مجموعه باشد، اگر نیاز به کاهش دمای بیشتر سیال یا محدودیتهای نصب وجود داشته باشد.
محصولات پیشنهادی
از ترانسمیتر فشار اختلاف فشار مدل PT124B-3501 ساخت برند ZHYQ میتوان برای اندازهگیری فلوی مایع و گاز و همچنین اندازهگیری سطح، چگالی و فشار مایع استفاده کرد. مدل PT124B-3501 یک سیگنال ۴ تا ۲۰ میلیآمپر هارت مربوط به اختلاف فشار اندازهگیری شده را بهعنوان خروجی ارائه میکند. ترانسمیتر فشار تفاضلی PT124B-3501 همچنین قابلیت راهاندازی و نظارت از راه دور از طریق ارتباط با ترمینال مدل RST375 یا مودم RSM100 را نیز دارد.
- کیفیت بالا
- متریال وتد پارت سازگار با آب دریا
- نصب و پیکرهبندی آسان
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- محدوده اندازهگیری فشار: ۰ تا ۱ میلیبار تا ۰ تا ۲۰ بار
- خروجی: ۲۰-۴ میلی آمپر هارت
- اتصال مکانیکی: Flange, G 1/2″, 7/16″-20 UNF
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، هستلوی C-276، تانتال
ترانسمیتر فشار تفاضلی ZHYQ مدل PT124B-3503 از نوع دیافراگمی است که دیافراگم این ترانسمیتر اختلاف فشار برای جلوگیری از ورود سیال به داخل پورت فشار، رسوب و ایجاد مشکلات ثانویه طراحی شدهاست. از مدل PT124B-3503 میتوان برای اندازهگیری فلوی مایع و گاز همچنین سطح، چگالی و فشار مایع استفاده کرد.
PT124B-3503 یک سیگنال ۴ تا ۲۰ میلیآمپر هارت مربوط به اختلاف فشار اندازهگیری شده را به عنوان خروجی ارائه میدهد.
- عملکرد anti-jamming قدرتمند
- زمان پاسخگویی پایین
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- انحراف حرارتی بسیار پایین
- کیفیت ساخت فوقالعاده
- ترانسدیوسر دما یکپارچه داخلی با حساسیت بالا
- محدوده اندازهگیری فشار: از ۰ تا ۱۰ میلی بار تا ۰ تا ۲۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر هارت
- اتصال مکانیکی: Diaphragm seal and capillary, Clamp, Flange, 7/16″-20 UNF
- جنس اتصال مکانیکی: SS304، SS316L، Hastelloy C-276، Tantalum، Polytetrafluoroethylene
