اندازه گیری فشار در کنتاکتور آمین فشار بالا | Amine contactor
چالش

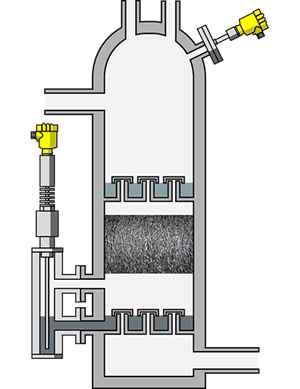

هدف از کنتاکتور آمین (Amine Contactor) جذب آلاینده های دی اکسید کربن (CO2) و/یا سولفید هیدروژن (H2S) از جریان های گاز طبیعی است. در یک عملیات کلی برای یک کنتاکتور آمین، یک گاز طبیعی (بخار) به پایین محفظه و آمین (مایع) به بالای آن وارد می‌شود. تماس بین بخار گاز طبیعی و مایع آمین باعث جذب CO2 و/یا H2S از جریان بخار می‌شود. بنابراین، گاز تمیز از بالای محفظه خارج و آمین “غنی” برای حذف آلاینده‌ها به بازسازی‌کننده آمین فرستاده می‌شود. اگر آلاینده ها از جریان بخار حذف نشوند، می‌توانند باعث خوردگی خطوط لوله و کاهش کیفیت محصول شوند.
در فرآیند کنتاکتور آمین، چالش های بسیاری وجود دارد. مدیریت وزن مخصوص متغیر محلول های آمین، همراه با عملکرد در فشارهای بالا، نیازمند درک دقیق دینامیک سیالات و کنترل فرآیند است. حفظ عملکرد بهینه نیاز به هوشیاری در نظارت بر دمای فرآیند دارد که می‌تواند از دمای ۴۵+ درجه سانتیگراد تا ۲۸۰+ درجه سانتیگراد متغیر باشد، در حالی که اطمینان حاصل می‌شود که فشار فرآیند در محدوده‌های درخواستی ۳+ تا ۱۲۰+ بار باقی بماند. مهندسان نیازمند رویکردی جامع برای بهینه‌سازی فرآیند برای دستیابی به عملکرد سازگار و کارآمد هستند.
اطلاعات فرآیند
محل اندازه‌گیری
سیلندر عمودی
محدوده فشار فرآیند
۳+ تا ۱۲۰+ بار
سیال
محلول آمین
محدوده دمای فرآیند
۴۵+ تا ۲۸۰+ درجه سانتی گراد
چالش های فرآيند
تغییر وزن، فشار بالا
راه‌حل مناسب
در محیط چالش برانگیز کنتاکتور آمین، که در آن نوسانات وزن مخصوص آمین و فشارهای بالا چالش های قابل توجهی ایجاد می‌کنند، مهندسان برای اطمینان از نظارت و کنترل دقیق فشار فرآیند به راه حل های ابزار دقیق مناسبی نیاز دارند. در ذیل، ما “ترانسمیترهای فشار” مناسبی را معرفی می‌کنیم که توانایی تحمل دمای فرآیند از ۴۵+ درجه سانتیگراد تا ۲۸۰+ درجه سانتیگراد را دارند. برای استفاده از ترانسمیتر های فشار در این فرآيند، ضروری است از یک کولینگ فن بین ترانسمیتر فشار و اتصالات مکانیکی استفاده شود تا دمای سیال در تماس با وتدپارت ترانسمیتر، کاهش یابد. در صورت نیاز به کاهش دمای بیشتر، استفاده از یک یونیت دیافراگم سیل نیز پیشنهاد میگردد.
همچنین، استفاده از یک کات آف ولو، امکان تعویض سنسور را هنگام عملیات می‌دهد که با به حداقل رساندن زمان خرابی، باعث به حداکثر رسیدن بهره‌وری می شود. معمولاً در صنعت، الزام اکید است که هر سنسور با استفاده از اتصالات ولو، بدون وقفه در فرآیند، یعنی بدون خاموش کردن تجهیزات تولید، یا بخشی از آن، از فرآیند جدا شود. با استفاده از این تجهیزات، مهندسان می‌توانند به طور مؤثر بر چالش های ناشی از ماهیت پویای فرآیندهای کنتاکتور آمین غلبه کنند.
چالش دمای بالا در کنتاکتور آمین
یکی از چالش های قابل توجه در اندازه‌گیری فشار در کنتاکتور آمین، دمای فرآیند است که گاهی اوقات تا بیش از ۲۰۰+ درجه سانتیگراد افزایش می‌یابد. در چنین مواقعی توصیه می‌کنیم از “کولینگ فن” (کولینگ تاور) بین اتصال مکانیکی تجهیز اندازه‌گیری فشار و فرآیند استفاده نمایید.
تعداد کولینگ فن مورد استفاده به محدوده دمای قابل تحمل ترانسمیتر فشار بستگی دارد. به‌عنوان مثال، برای ترانسمیتر فشاری که حداکثر دمای قابل تحمل آن ۱۰۵+ درجه سانتی گراد است، استفاده از ۵ کولینگ فن، دمای قابل تحمل را تا ۲۵۰ درجه سانتیگراد افزایش می‌دهد. در صورتی که دمای فرآیند ممکن است به بیش از ۲۵۰+ درجه سانتی گراد برسد، استفاده از یک یونیت دیافراگم سیل شامل فلنج و کپیلاری و مایع پرکننده مناسب اکیداً توصیه می‌شود.
توجه داشته باشید هرچه تعداد کولینگ فن های بیشتری یا یونیت دیافراگم سیل استفاده کنید، زمان پاسخگویی تجهیز اندازه‌گیری فشار نیز افزایش می‌یابد.
محصولات پیشنهادی
سنسور فشار سری PT210HT/HH مخصوص دما و فشار بالا، از فولاد ضد زنگ و حسگر اندازه‌گیری با کیفیت و پیشرفته ساخته شده است. این سنسور عملکرد قابل اعتماد در دماهای تا ۲۵۰ درجه سانتیگراد را تضمین می‌کند. با دقت ۰.۵ و بالاتر و درجه حفاظت IP65، یک انتخاب ایده‌آل برای کنترل فشار مایع و بخار در محیط‌های با دمای بالا است. گزینه‌های اتصال مختلف و محدوده دمایی گسترده، آن را در صنایعی مانند نفت و گاز، مواد شیمیایی، برق و غیره ایده‌آل می‌کند.
- تحمل دمای سیال تا ۲۵۰ درجه سانتی گراد
- متریال وتد پارت سازگار با هیدروکربن ها
- تکنولوژی ساخت مقاوم
- پایداری و عمرکاری طولانی مدت
- مناسب برای فشار های بالاتر از ۱۰۰ بار
- همراه با کولینگ فن
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ بار تا از ۷۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیتر فشار PT216HT/HH مخصوص دماهای متوسط به بالا (تا ۲۵۰ درجه سانتی گراد) می‌باشد که برای دقت و قابلیت اطمینان در محیط‌های سخت و خشن صنعتی طراحی و مهندسی شده‌است. با ساختار تماماً ساخته شده از فولاد ضد زنگ (316L) و دارای حسگر فشار مقاوم در برابر دمای بالا، اندازه‌گیری دقیق را حتی در شرایط سخت تضمین می‌کند. این سنسور فشار با محدوده دمای کاری گسترده و دقت بالای ۰.۵٪، برای کاربردهای مختلف مانند اندازه‌گیری فشار سیالات داغ، ایده‌آل است.
- تحمل دمای سیال تا ۲۵۰ درجه سانتی گراد
- متریال وتد پارت سازگار با هیدروکربن ها
- تکنولوژی ساخت مقاوم
- پایداری و عمرکاری طولانی مدت
- مناسب برای فشار های پایین تر از ۱۰۰ بار
- همراه با کولینگ فن
- دامنه اندازه‌گیری فشار: از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیتر فشار دما بالا ZHYQ سری PT124B-218 با دقت بالایی طراحی شده‌است تا اکثر کاربردهای صنعتی را پوشش دهد. برای کاربرد با نیازهای دمایی بالاتر، یک المان خنک‌کننده یکپارچه تحمل دمای سیال را تا ۱۵۰ درجه سانتیگراد امکان‌پذیر می‌کند. طراحی فشرده و ساخت قوی، این تجهیز را برای کاربردهای ساخت ماشین‌آلات، کنترل فرآیند، آزمایشگاه یا تجهیزات تست کیفیت و مواد مناسب می‌کند.
- تحمل دمای سیال تا ۱۵۰ درجه سانتیگراد
- متریال وتد پارت سازگار با سیال
- تکنولوژی ساخت بسیار مستحکم | عدم تاثیرپذیری از فشار لحظهای
- قابلیت سفارشی سازی تعداد پرههای کولینگ جهت افزایش دمای تحمل دیافراگم
- دامنه اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۲۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT,G 1/4 ,G 1/2 , M20 x 1.5
