| شرکت سازنده | ROSEMOUNT |
| کشور سازنده | آمریکا |
| سری | ROSEMOUNT - 2051C |
| نوع سنسور | ترانسمیتر فشار |
| فشار مرجع | گیج (نسبی) • اختلاف فشار (فشار تفاضلی) • |
| دامنه اندازه‌گیری فشار (Bar) | گیج: از ۶۲.۲ – ۶۲.۲- میلی‌بار تا ۱۳۷.۹ – ۰.۹۸- بار • اختلاف فشار: از ۶۲.۲ – ۶۲.۲- میلی‌بار تا ۱۳۷.۹ – ۱۳۷.۹- بار • |
| حد پایین فشار (Bar) | -۰.۹۷ |
| حد بالای فشار (Bar) | ۱۳۷.۹ |
| حد پایین فشار (psi) | -۱۴.۱ |
| حد بالای فشار (psi) | ۲۰۰۰.۱ |
| دقت | ≤ ± 0.05 %FS • ≤ ± 0.065 %FS • ≤ ± 0.075 %FS • ≤ ± 0.1 %FS • |
| پایداری در بلند مدت | ≤ ± 0.125 %URL • ≤ ± 0.175 %URL • ≤ ± 0.2 %URL • |
| جزییات پایداری در بلند مدت | ±0.2 percent of URL for 1 year • ±0.125 percent of URL for 5 years • ±0.175 percent of URL for 7 years • |
| قابلیت تنظیم | بله |
| زمان پاسخگویی | < 115 ms • < 152 ms • |
| خروجی | HART® سیگنال جریانی ۲۰ – ۴ میلی‌آمپر • بدون سیم • FOUNDATION™ Fieldbus • PROFIBUS® PA • HART® سیگنال ولتاژی ۵ – ۱ ولت • |
| ولتاژ تغذیه | (خروجی آنالوگ جریانی و ولتاژی) 10.5-42.4VDC • (خروجی آنالوگ جریانی و ولتاژی) 9-32VDC • |
| حد پایین دمای سیال [C°] | -۴۰ |
| حد بالای دمای سیال [C°] | ۱۴۹ |
| حد پایین دمای محیط [C°] | -۴۰ |
| حد بالای دمای محیط [C°] | ۸۵ |
| درجه حفاظت | IP66 • IP67 • IP68 • NEMA 4X • |
| اتصال مکانیکی | 1/4"-18 NPT • 1/2"-14 NPT • RC 1/2" • |
| دارای اسنابر فشار | خیر |
| جنس اتصال مکانیکی | تانتال • C-276 هستلوی® (۲.۴۸۱۹) • (316L) فولاد ضد زنگ • |
| مایع پرکننده | روغن سیلیکون • هالوکربن بی‌اثر • |
| اتصال الکتریکی | 1/2"-14 NPT Conduit entry • M20×1.5 Conduit entry • G 1/2" Conduit entry • M12×1 Conduit • |
| دارای نمایشگر | بله |
| تاییدیه و گواهینامه‌ها | NACE / International • ATEX / Europe • TIIS / Japan • FM / USA • CSA / Canada • IECEx / Worldwide • NEPSI / China • EACEx / Eurasian Economic Community • KCs (KOSHA) / South Korea • |
| تاییدیه‌های کشتیرانی | ABS / USA • BV / Global • DNV-GL / Germany • LR / The UK • |
| درجه محافظت در برابر انفجار | Intrinsic Safety "i" • Flameproof Enclosure "d" • Non-incendive "n" • Dust Explosion Protection Through Housing "t" • |

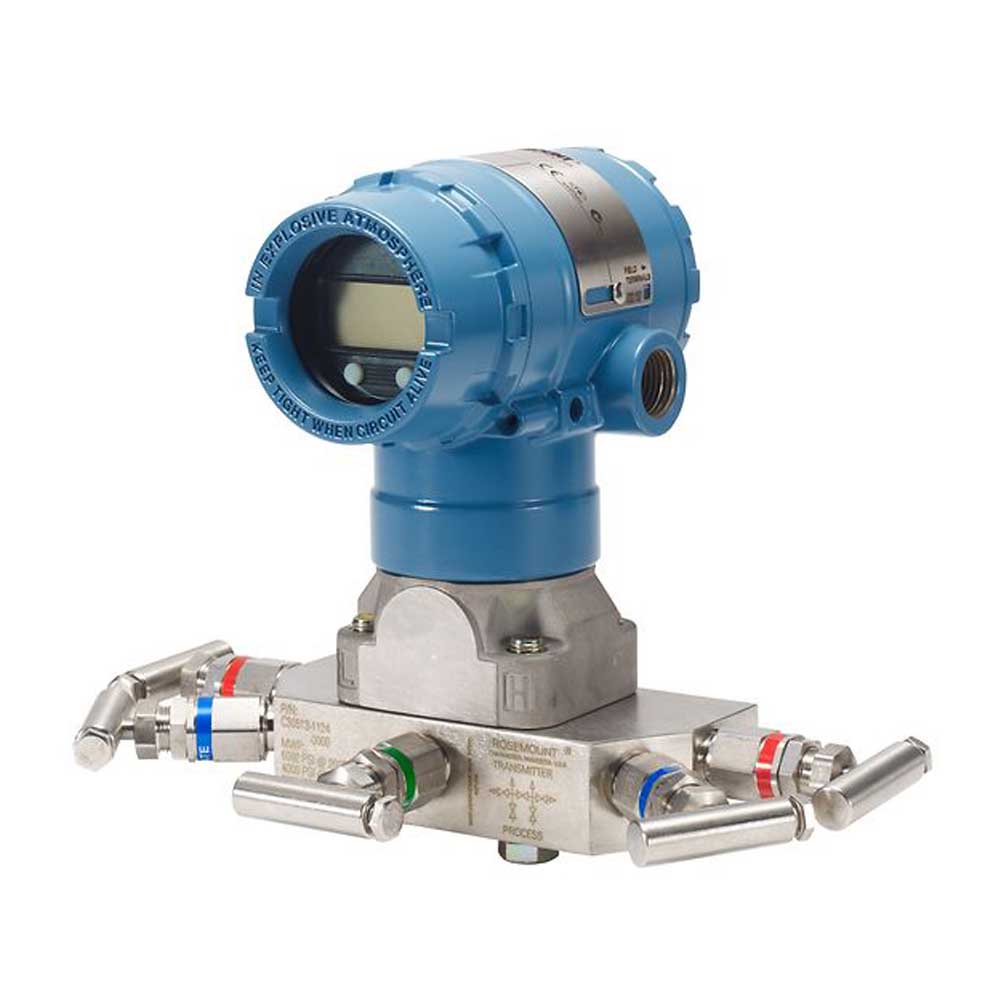

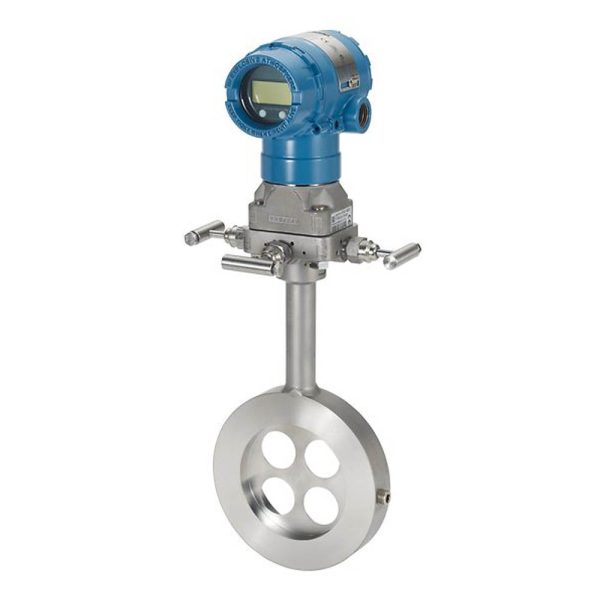

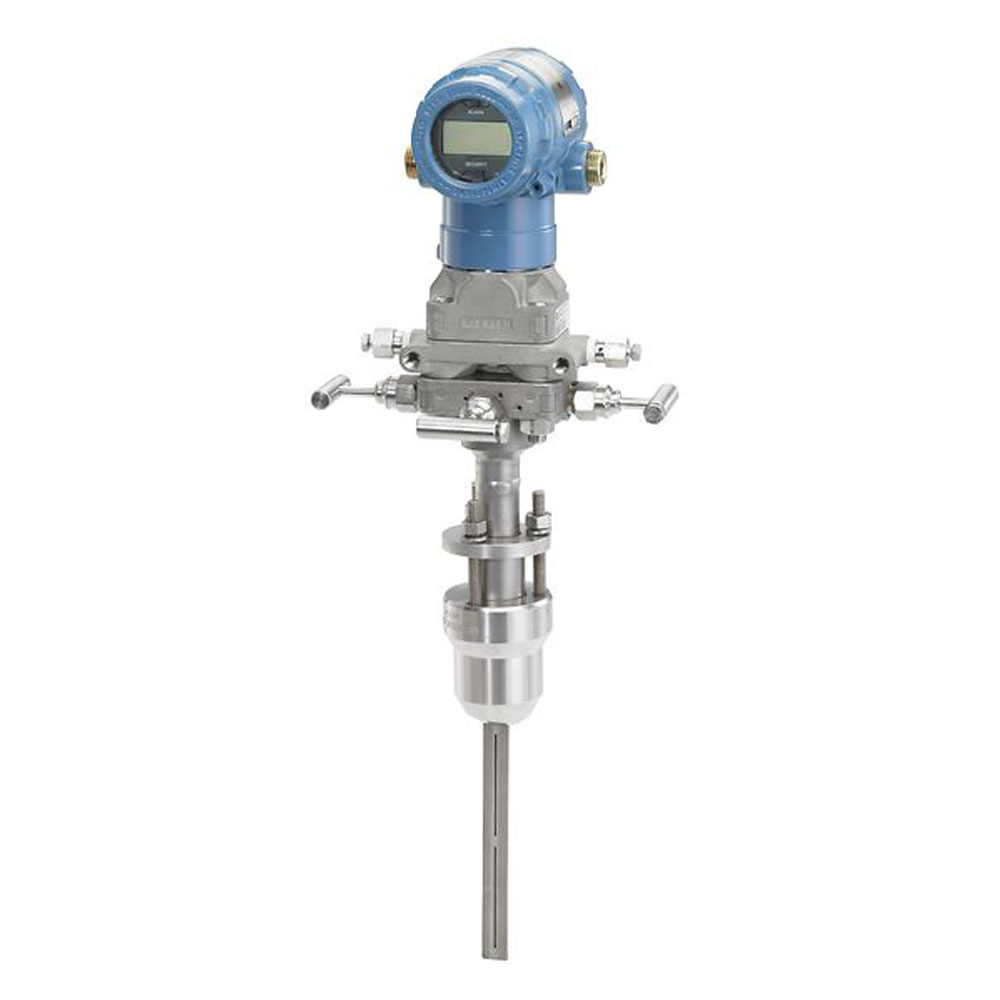

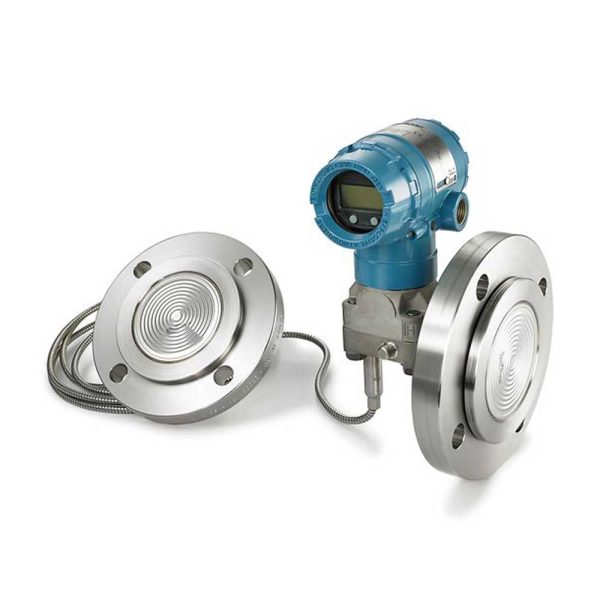

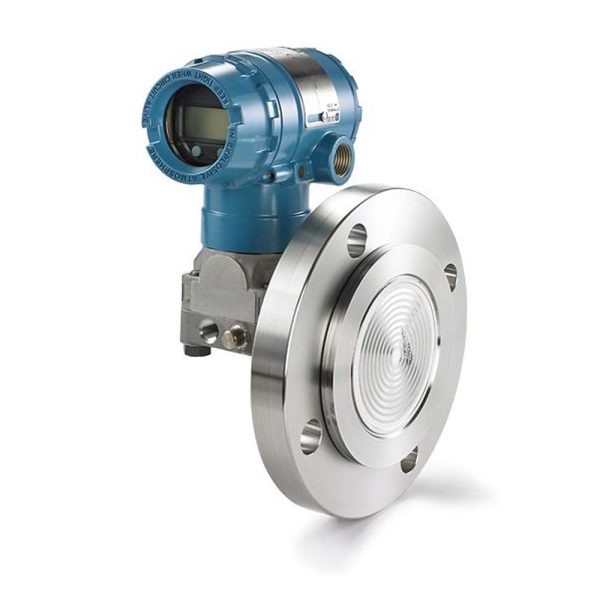

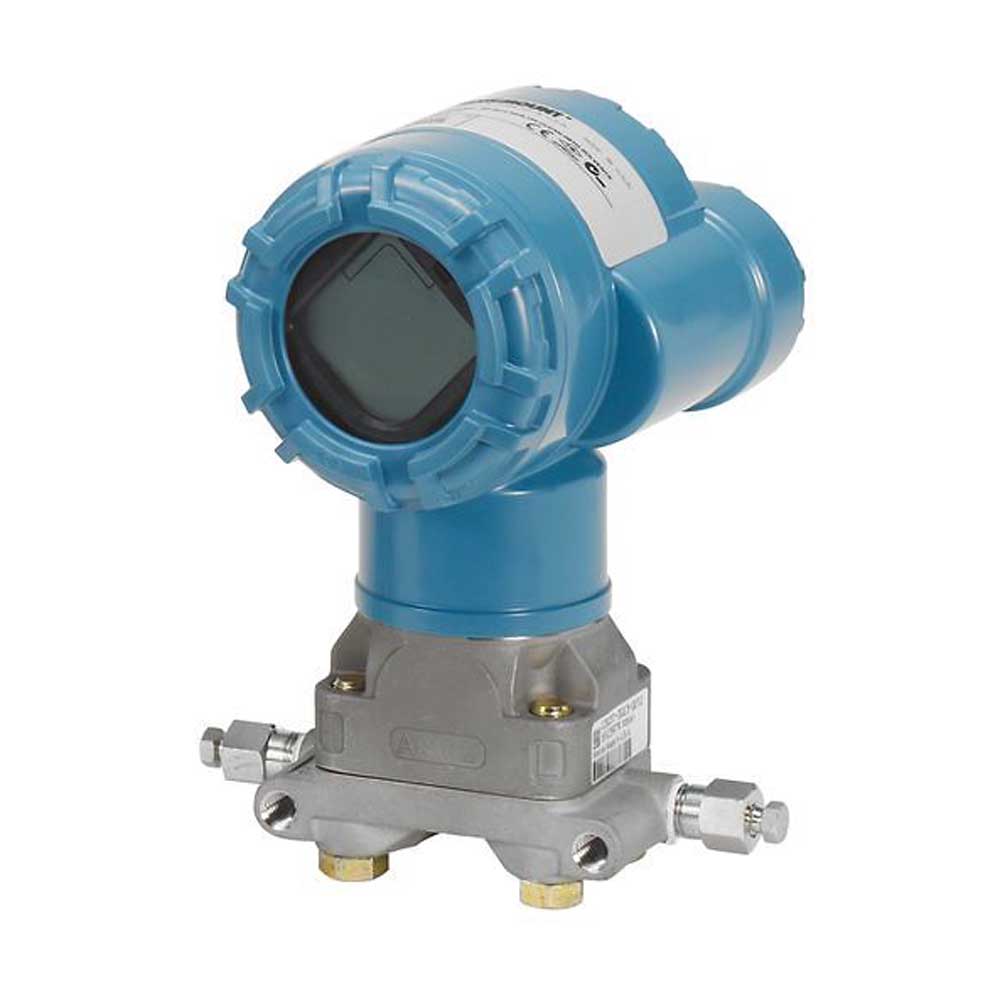

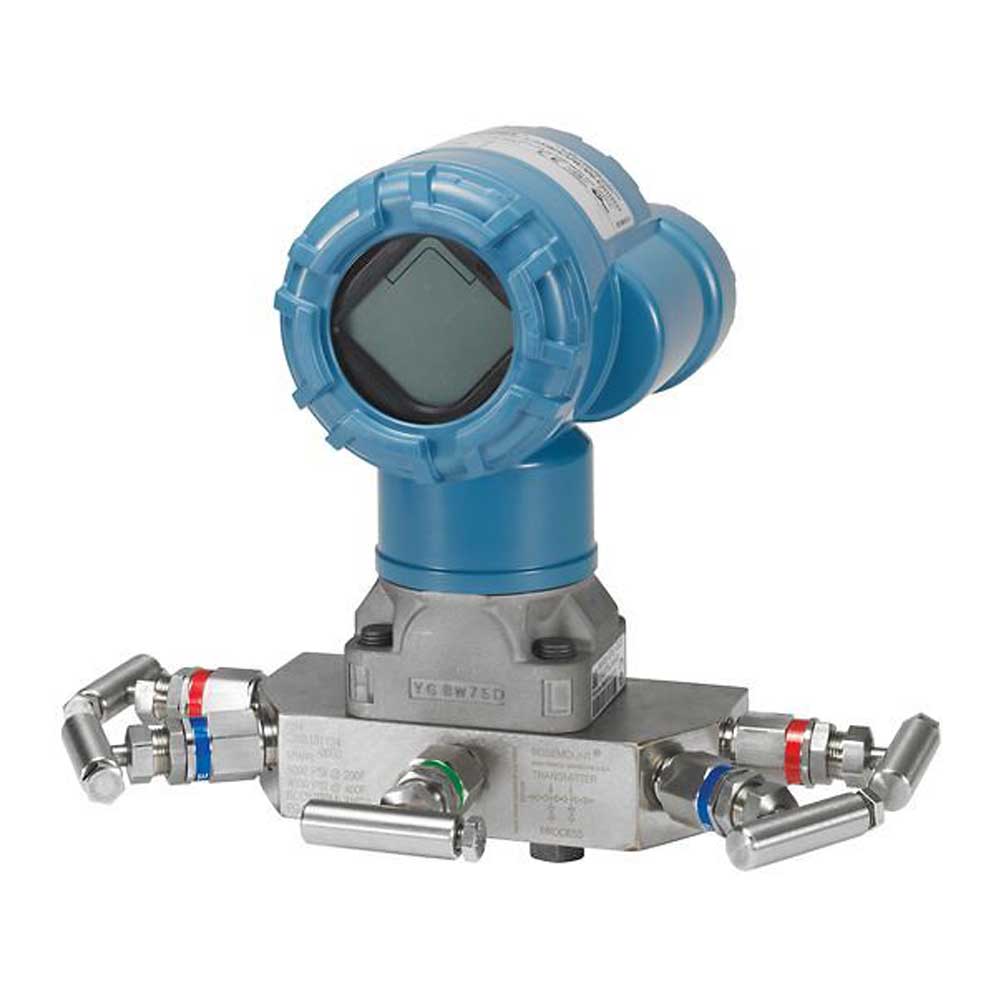

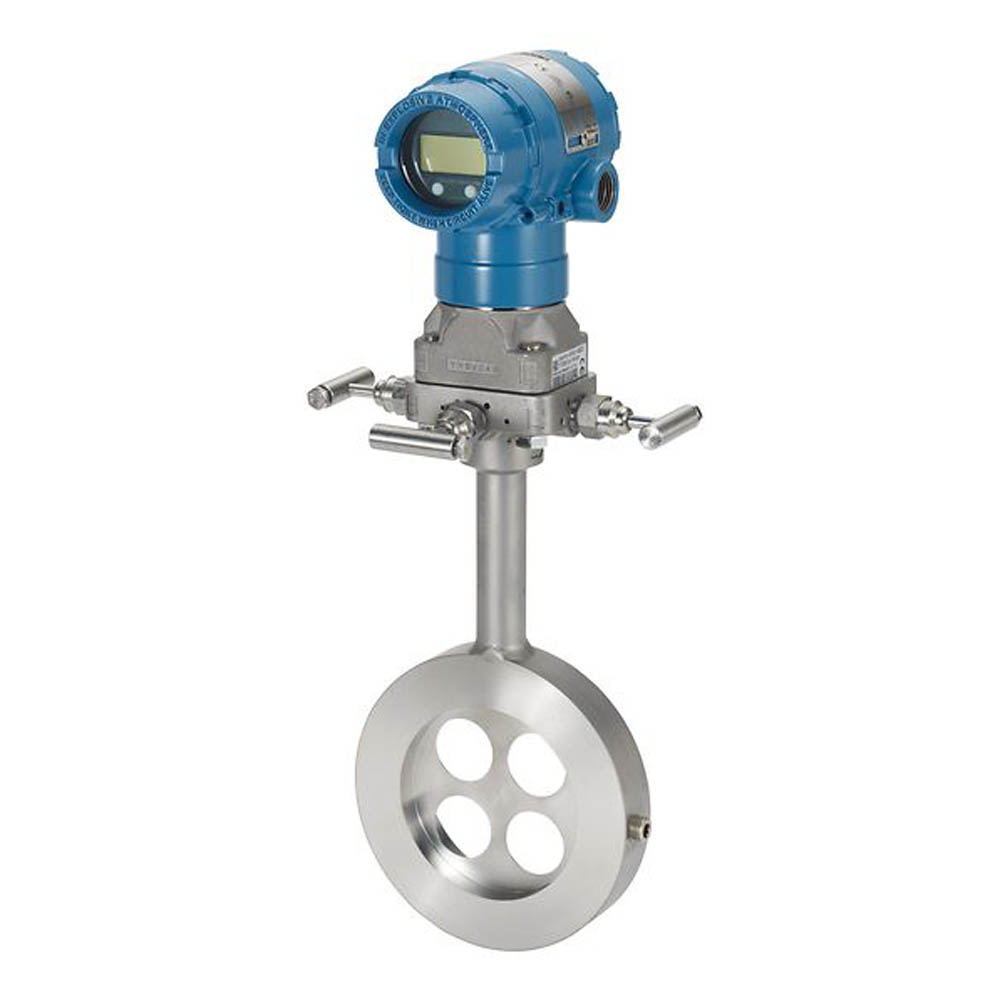

ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.
برند روزمونت
ویژگی‌ها:
- فشار مرجع: گیج (نسبی) | اختلاف فشار (فشار تفاضلی)
- دامنه اندازه‌گیری فشار:
گیج: از ۶۲.۲ – ۶۲.۲- میلی‌بار تا ۱۳۷.۹ – ۰.۹۸- بار
اختلاف فشار: از ۶۲.۲ – ۶۲.۲- میلی‌بار تا ۱۳۷.۹ – ۱۳۷.۹- بار
- دقت (FS%): ±۰.۰۵ | ±۰.۰۶۵ | ±۰.۰۷۵ | ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر (®HART) | ۱ – ۵ ولت (®HART) | PROFIBUS® PA | FOUNDATION™ Fieldbus | Wireless
- اتصال مکانیکی: RC 1/2 | NPT 1/4-18 | NPT 1/2-14
- جنس اتصال مکانیکی: تانتال | هستلوی (۲.۴۸۱۹) C-276 | فولاد ضد زنگ (316L)
- اتصال الکتریکی: M12×1 Conduit | NPT 1/2-14 Conduit entry | M20×1.5 Conduit entry | G 1/2 Conduit entry
سود شما از خرید این محصول:
- ارسال سریع و رایگان به سراسر نقاط ایران
- ضمانت اصالت و سلامت فیزیکی کالا
- پشتیبانی فنی قبل و پس از خرید
معرفی ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
ترانسمیتر فشار هم‌سطح Rosemount 2051 استاندارد صنعتی و پیشرو در صنعت برای اندازه‌گیری فشار دیفرانسیل و گیج است. این ترانسمیتر دارای گواهی ایمنی و دارای یک رابط اپراتور محلی با منوهای آسان برای استفاده و دکمه‌های پیکربندی داخلی است که به شما امکان می‌دهد به راحتی دستگاه را راه‌اندازی کنید. این دستگاه با فناوری اختراعی هم‌سطح (coplanar) ثبت شده‌است، انعطاف‌پذیری در نصب را برای راه حل‌های اندازه‌گیری جریان یا اندازه‌گیری سطح به صورت یکپارچه ارائه می‌دهد. با فناوری WirelessHART®، می‌توانید نقاط اندازه‌گیری را به سرعت اضافه کنید، حتی از راه دور و مناطق با دسترسی سخت.
قابلیت‌ها:
- فناوری هم‌سطح امکان نصب مستقیم برای راه‌حل‌های اندازه‌گیری جریان و سطح را می‌دهد.
- به‌طور کامل به منیفولدها، سیل دیافراگم یا عناصر جریان اولیه برای نصب ساده تحویل داده می‌شود.
- رابط اپراتوری روی دستگاه، منوهای با کاربری آسان و دکمه‌های پیکربندی داخلی را برای راه‌اندازی ساده دارد.
- گواهینامههای SIL 2/3 – IEC 61508 – FMEDA
در ارتباط با این محصول بخوانید:
بررسی تخصصی ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
همگامی بی‌بدیل با نیازهای پایش صنعتی
در دنیای پایش و کنترل فرآیندهای صنعتی، ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C به عنوان نمادی از دقت، انعطاف‌پذیری و قابلیت اطمینان، خود را مطرح می‌سازد. این دستگاه که برای مواجهه با چالش‌های پیچیده اندازه‌گیری فشار طراحی شده است، طیف وسیعی از قابلیت‌ها را ارائه می‌دهد که آن را به ابزاری ضروری در سیستم‌های مدرن تبدیل می‌کند. در این بررسی جامع، به جزئیات فنی و مزایای عملیاتی این ترانسمیتر قدرتمند می‌پردازیم.
در ترانسمیتر فشار ROSEMOUNT سری 2051C، فشار مرجع که به نحوه اندازه‌گیری و ارجاع فشار توسط ترانسمیتر اشاره دارد، از دو نوع کلیدی گیج (نسبی) و اختلاف فشار (تفاضلی) می‌باشد.
- مرجع گیج:
- یک ترانسمیتر فشار با مرجع گیج، فشار را نسبت به فشار اتمسفر محلی اندازه‌گیری می‌کند. این بدان معناست که فشار بالاتر یا پایین‌تر از فشار اتمسفر را در محلی که در آن نصب شده است، نشان می‌دهد.
- کاربرد: معمولاً زمانی استفاده می‌شود که باید فشار در یک مخزن بسته یا یک خط لوله اندازه‌گیری شود و باید دانست فشار چقدر از فشار اتمسفر محیط، منحرف می‌شود.
- مرجع اختلاف فشار:
- یک ترانسمیتر فشار با مرجع تفاضلی، فشار را بین دو نقطه اندازه‌گیری می‌کند.
- کاربرد: برای کاربردهایی که نیاز به نظارت بر افت فشار در یک فیلتر، مبدل حرارتی یا هر سیستمی با دو نقطه فشار می‌باشد، عالی است. این نوع ترانسمیتر به ویژه زمانی مفید است که باید اختلاف فشار بین دو مکان در یک سیستم تعیین شود.
انتخاب بین گیج و تفاضلی به کاربرد خاص ترانسمیتر بستگی دارد. اگر فشار در یک سیستم بسته اندازه‌گیری می‌شود و به فشار نسبت به فشار اتمسفر احتیاج است، گیج مناسب است. اگر نیاز به اندازه‌گیری اختلاف فشار بین دو نقطه است، اختلاف فشار انتخاب درست می‌باشد.
دامنه اندازه‌گیری فشار: پوشش وسیع برای هر نیاز
دامنه اندازه‌گیری فشار، محدوده فشارهایی را که ترانسمیتر قادر به اندازه‌گیری آن است را مشخص می‌کند. در مورد این سری از ترانسمیترهای فشار، این محدوده در دو قالب، یکی برای فشار مرجع گیج و دیگری برای فشار مرجع تفاضلی، بیان می‌شود.
- برای فشار مرجع گیج (نسبی):
- از ۶۲.۲- میلی‌بار تا ۶۲.۲ میلی‌بار تا ۱۳۷.۹- بار تا ۰.۹۸- بار: این دامنه، طیفی وسیع از فشارها را پوشش می‌دهد، که حد پایین آن ۶۲.۲- میلی‌بار است که نشان‌دهنده فشار منفی و در نتیجه فشار کمتر از فشار اتمسفر است.
- برای فشار مرجع اختلاف فشار:
- از ۶۲.۲- میلی‌بار تا ۶۲.۲ میلی‌بار تا ۱۳۷.۹- بار تا ۱۳۷.۹ بار: این گزینه بدان معنی است که ترانسمیتر همچنین می‌تواند فشارها را در محدوده‌های بسیار گسترده‌ای، از حدود ۱ بار (نزدیک به فشار اتمسفر) تا ۱۳۷.۹ بار (فشار بسیار بالا) اندازه‌گیری کند. حد پایین دوباره ۶۲.۲- میلی‌بار است که به معنای اختلاف فشار منفی بین دو نقطه است.
این محدوده‌های فشار حیاتی هستند زیرا دامنه فشارهایی را که ترانسمیتر می‌تواند به دقت اندازه‌گیری کند، تعیین می‌کنند. انتخاب یک ترانسمیتر با محدوده فشاری که با سطوح فشار مورد انتظار در کاربرد آن مطابقت داشته باشد، بسیار مهم است.
مشخصات عملکرد ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
دقت: تضمین صحت اندازه‌گیری
دقت یک ترانسمیتر فشار برای درک میزان قابل اعتماد بودن قرائت‌های اندازه‌گیری ضروری است. میزان دقت برای این سری ترانسمیتر فشار در چندین سطح بیان می‌شود: ≤ 0.05± %FS و ≤ 0.065± %FS و ≤ 0.075± %FS و ≤ 0.1± %FS.
- ≤ ±0.05 %FS: اندازه‌گیری می‌تواند بیش از ۰.۰۵٪ از مقیاس کامل از فشار واقعی منحرف شود.
- ≤ ±0.065 %FS: انحراف به ۰.۰۶۵٪ از مقیاس کامل محدود می‌شود.
- ≤ ±0.075 %FS: انحراف ۰.۰۷۵ درصد از مقیاس کامل است.
- ≤ ±0.1 %FS: در این حالت، انحراف مجاز تا ۰.۱ درصد مقیاس کامل است.
این مقادیر نشان می‌دهد که اندازه‌گیری‌های ترانسمیتر فشار چقدر به فشار واقعی نزدیک است. درصد (%FS) نمایانگر خطاست؛ در نتیجه، درصد کوچک‌تر، بیان‌کننده‌ی دقت بالاتر است. بنابراین، هر چه درصد کمتر باشد، ترانسمیتر فشار در ارائه اندازه‌گیری دقیق‌تر است.
“معادلات دقت مرجع” به این معنی است که مقادیر دقت ذکر شده شامل عواملی مانند خطی بودن، هیسترزیس و تکرارپذیری است. این عوامل، تغییرات در اندازه‌گیری‌ها را به دلیل غیرخطی بودن حسگر، تفاوت در قرائت‌ها هنگام افزایش و کاهش فشار، و میزان تکرارپذیری ترانسمیتر برای فشار یکسان، محاسبه می‌کند. این‌ها همه جنبه‌های مهم دقت هستند.
همچنین، در جزئیات مربوط به مقادیر دقت ذکر شده، محدوده کالیبره شده برای پروتکل‌های خاص نیز وجود دارد. این بخش مربوط به محدوده کالیبره شده، مخصوص پروتکل‌های ارتباطی خاصی مانند Wireless، FOUNDATION™ Fieldbus و PROFIBUS® PA است. این نشان می‌دهد که هنگام استفاده از این پروتکل‌های ارتباطی، ممکن است لازم باشد از یک محدوده کالیبره‌شده به جای کل فاصله برای اندازه‌گیری‌های ترانسمیتر استفاده شود. این ویژگی برای اطمینان از بالاترین دقت و قابلیت اطمینان در هنگام ارتباط با این سیستم‌های ارتباطی است.
پایداری طولانی‌مدت: ثبات در گذر زمان
پایداری طولانی‌مدت یک ترانسمیتر فشار، برای درک اینکه دستگاه چقدر دقت خود را در مدت زمان طولانی حفظ می‌کند، بسیار مهم است. مقادیر پایداری بلندمدت نشان‌دهنده میزان تغییر دقت ترانسمیتر فشار در طول زمان است و به صورت درصدی از URL (حد محدوده بالایی) بیان می‌شوند.
برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C سه گزینه پایداری بلندمدت وجود دارد:
- ≤ ±0.125 %URL: این بدان معنی است که دقت ترانسمیتر نباید بیش از ۰.۱۲۵٪ از حد بالای محدوده در یک دوره مشخص (در این سری، در یک دوره پنج ساله) تغییر کند.
- ≤ ±0.175 %URL: این مقدار نشان می‌دهد که دقت نباید از ۰.۱۷۵٪ از حد بالای محدوده تجاوز کند و امکان تغییر ۰.۱۷۵ درصد در دقت را در یک دوره هفت ساله فراهم می‌کند.
- ≤ ±0.2 %URL: در این گزینه نیز، دقت نباید از ۰.۲٪ از حد بالای محدوده دچار تغییر شود. در این مورد، هم مقدار ثابت ۰.۲ درصد از حد محدوده بالایی و هم درصدی از URL را برای یک دوره یک ساله مشخص می‌کند.
به عنوان مثال، اگر یک ترانسمیتر فشار با پایداری طولانی‌مدت ≤ 0.125± %URL انتخاب شود، به این معنی است که می‌توان انتظار داشت دقت آن در درازمدت، با کمترین انحراف از حد بالای محدوده، بسیار پایدار بماند.
صفر و اسپن قابل تنظیم: کالیبراسیون دقیق برای هر سناریو
از دیگر ویژگی‌های سری 2051C، گزینه صفر و اسپن قابل تنظیم است، به این معنی که انعطاف‌پذیری برای تنظیم و کالیبره کردن صفر و اسپن دستگاه وجود دارد.
- صفر (Zero): نشان‌دهنده خروجی ترانسمیتر در زمانی است که فشاری به آن وارد نمی‌شود. این مقدار پایه است که معمولاً به عنوان ۰٪ از محدوده مقیاس کامل نامیده می‌شود.
- اسپن (Span): خروجی ترانسمیتر است هنگامی که در حداکثر فشار خود اندازه‌گیری می‌شود، که معمولاً به عنوان ۱۰۰٪ محدوده مقیاس کامل نامیده می‌شود.
وجود این ویژگی نشان می‌دهد که ترانسمیتر فشار احتمالاً دارای دکمه‌ها یا کنترل‌های اختصاصی است که این امکان را می‌دهد تنظیمات صفر و اسپن (برای مثال تنظیم صفر خط پایه و حداکثر فاصله با توجه به نیازهای خاص) به صورت دستی تنظیم شود.
Digital zero trim (تریم صفر دیجیتال) نیز یکی دیگر از خصوصیات قابل ذکر برای این سری ترانسمیتر فشار است. این ویژگی احتمال زیاد این امکان را فراهم می‌کند که تنظیمات دیجیتالی دقیقی را در نقطه صفر ترانسمیتر فشار انجام شود. این بدان معنی است که می‌توان نقطه مرجع صفر را به صورت الکترونیکی تنظیم کرد، که می‌تواند برای دستیابی به اندازه‌گیری‌های دقیق در برنامه کاربردی، بسیار مفید باشد.
زمان پاسخگویی: واکنش آنی به تغییرات داینامیک
زمان پاسخگویی در ترانسمیتر فشار نشان می‌دهد که دستگاه با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد و خروجی اندازه‌گیری مربوطه را ارائه دهد. مقادیر موجود برای زمان پاسخگویی سری 2051C عبارت است از:
- < 115 ms: یعنی زمان پاسخگویی ترانسمیتر فشار، کمتر یا مساوی ۱۱۵ میلی‌ثانیه است. به عبارت دیگر، ترانسمیتر می‌تواند تغییرات فشار را تشخیص داده و خروجی اندازه‌گیری خود را در مدت زمان بسیار کوتاهی، معمولاً در ۱۱۵ میلی‌ثانیه یا کمتر، به‌روز کند. زمان پاسخگویی سریع در برنامه‌هایی که نیاز به نظارت و کنترل سریع تغییرات فشار است، ضروری می‌باشد.
- < 152 ms: به طور مشابه، این مقدار نشان می‌دهد که زمان پاسخگویی کمتر یا برابر با ۱۵۲ میلی‌ثانیه است. در حالی که کمی طولانی‌تر از مقدار اول است، هنوز هم بسیار سریع است، و به این معنی است که ترانسمیتر می‌تواند به تغییرات فشار به موقع پاسخ دهد.
مشخصات الکتریکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
مشخصات خروجی در سری ترانسمیتر فشار، انواع مختلفی از سیگنال‌های خروجی را نشان می‌دهد که ترانسمیتر قادر به ارائه آن‌ها است. انواع خروجی در این سری ترانسمیتر اختلاف فشار عبارتند از:
- ۲۰ – ۴ میلی‌آمپر HART®: این گزینه خروجی سیگنال جریانی را ارائه می‌دهد که بین ۴ تا ۲۰ میلی‌آمپر متغیر است. این یک سیگنال آنالوگ رایج است که در بسیاری از کاربردهای صنعتی استفاده می‌شود. HART (Highway Addressable Remote Transducer) یک پروتکل ارتباطی است که می‌تواند در کنار سیگنال ۲۰ – ۴ میلی‌آمپر برای ارائه اطلاعات اضافی و قابلیت‌های پیکربندی استفاده شود.
- Wireless (بی‌سیم): این گزینه نشان می‌دهد که ترانسمیتر فشار می‌تواند داده‌های خود را به صورت بی‌سیم منتقل کند، که می‌تواند برای برنامه‌هایی که در آن سیم‌های فیزیکی در اجرا چالش‌برانگیز باشد یا در مواردی که نظارت از راه دور مورد نیاز است، بسیار راحت باشد.
- FOUNDATION™ Fieldbus: یک پروتکل ارتباطی دیجیتالی است که در اتوماسیون فرآیند استفاده می‌شود. این خروجی امکان برقراری ارتباط دیجیتال بین دستگاه‌های میدانی و یک سیستم کنترل را فراهم می‌کند. اگر سیستم برای ارتباط FOUNDATION Fieldbus تنظیم شده است، این گزینه می‌تواند مناسب باشد.
- PROFIBUS® PA: یکی دیگر از پروتکل‌های ارتباطی دیجیتالی است که در اتوماسیون فرآیند استفاده می‌شود. این نوع خروجی برای استفاده در صنایع فرآیندی طراحی شده است و می‌تواند ویژگی‌های پیشرفته‌ای را برای ادغام در یک سیستم کنترل ارائه دهد.
- ۵ – ۱ ولت HART®: این گزینه خروجی سیگنال ولتاژی را ارائه می‌دهد که بین ۱ تا ۵ ولت DC متغیر است که معمولاً در کاربردهای صنعتی نیز استفاده می‌شود. همچنین مانند گزینه ۲۰ – ۴ میلی‌آمپر، می‌تواند با پروتکل HART برای عملکرد بیشتر کار کند.
انتخاب مناسب‌ترین گزینه خروجی به برنامه خاص کاربردی، سیستم کنترل موجود و ترجیحات مصرف‌کننده بستگی دارد.
مشخصات شرایط محیطی ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
محدوده دمای سیال در مشخصات ترانسمیتر فشار به محدوده دماهایی اشاره دارد که دستگاه طوری طراحی شده است که در تماس با محیط اندازه‌گیری شده به گونه‌ای موثر عمل کند. در مورد این سری، برابر با ۴۰- تا ۱۴۹+ درجه سانتی‌گراد می‌باشد.
- ۴۰- درجه سانتی‌گراد: حد پایین محدوده دما است و نشان می‌دهد که ترانسمیتر فشار می‌تواند در محیط‌هایی با دمای پایین ۴۰- درجه سانتی‌گراد (بسیار سرد و زیر صفر) کار کند.
- ۱۴۹+ درجه سانتی‌گراد: حد بالای محدوده دما است. این بدان معناست که ترانسمیتر فشار همچنین می‌تواند در محیط‌هایی با دمای ۱۴۹ درجه سانتی‌گراد به طور مؤثر عمل کند. این دما نسبتاً زیاد است و طیف وسیعی از کاربردهای صنعتی و فرآیندی را پوشش می‌دهد.
محدوده دمای سیال بسیار مهم است، زیرا محدودیت‌های عملیاتی ترانسمیتر فشار را بر حسب دمای محیطی که اندازه‌گیری می‌کند، تعیین می‌کند.
درجه حفاظت از ورود:
درجه حفاظت از ورود (IP) که اغلب به عنوان رتبه‌بندی IP و NEMA 4X نشان داده می‌شود، بیانگر سطح حفاظتی است که یک دستگاه (ترانسمیتر فشار) در برابر نفوذ مواد جامد و مایعات ارائه می‌دهد. ترانسمیتر اختلاف فشار سری 2051C دارای چهار درجه حفاظت می‌باشد:
- IP66: به معنی محافظت در برابر گرد و غبار و واترجت‌های قدرتمند.
- IP67: محافظت بالاتر، علاوه بر IP66، قابلیت مقاومت در برابر غوطه‌ور شدن موقت در آب تا عمق ۱ متر.
- IP68: بالاترین سطح حفاظت، قابلیت غوطه‌ور شدن مداوم در آب در شرایط مشخص (معمولاً در اعماق بیشتر از ۱ متر).
- NEMA 4X: رتبه‌ای معمولاً در آمریکای شمالی، معادل تقریباً IP66، محافظت در برابر گرد و غبار، پاشش آب و خوردگی.
انتخاب درجه حفاظت بستگی به کاربرد خاص و شرایط محیطی دارد. این رتبه‌بندی‌ها اطمینان می‌دهد که ترانسمیتر فشار می‌تواند به طور مؤثر در شرایط محیطی مشخص شده کار کند.
محدوده دمای دیافراگم:
محدوده دمای دیافراگم دامنه دماهایی را نشان می‌دهد که دیافراگم ترانسمیتر فشار می‌تواند بدون آسیب یا تغییرات قابل توجه در عملکرد، آن را تحمل کند. در این مورد، محدوده برابر ۴۰- تا ۱۴۹ درجه سانتی‌گراد می‌باشد. دیافراگم جزء مهمی در یک ترانسمیتر فشار است که وظیفه سنجش و انتقال تغییرات فشار را بر عهده دارد.
مشخصات مکانیکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
اتصال مکانیکی به نوع و اندازه رزوه مورد استفاده برای اتصال فیزیکی بین ترانسمیتر فشار و فرآیند یا سیستم اندازه‌گیری آن اشاره دارد. انواع اتصالات مکانیکی موجود به شرح زیر می‌باشند:
- NPT 1/4-18: یک اتصال مکانیکی با اندازه اسمی رزوه ۱/۴ اینچ و گام رزوه ۱۸ (NPT – National Pipe Thread).
- NPT 1/2-14: یک اتصال مکانیکی با اندازه اسمی رزوه ۱/۲ اینچ و گام رزوه ۱۴.
- RC 1/2: یک رزوه استاندارد بریتانیا (BSP – British Standard Pipe Thread) با اندازه اسمی ۱/۲ اینچ.
انتخاب بهترین اتصال بستگی به کاربرد خاص و سازگاری با تجهیزات موجود دارد. کلید، اطمینان از مطابقت اتصال مکانیکی روی ترانسمیتر فشار با رزوه‌ها یا اتصالات روی اجزای سیستم برای اطمینان از یک اتصال ایمن و بدون نشتی است.
جنس اتصالات مکانیکی: مقاومت در برابر خوردگی
این اتصالات مکانیکی از مواد زیر ساخته شده‌اند:
- تانتالوم (Tantalum): یک فلز بسیار مقاوم در برابر خوردگی و پایداری شیمیایی استثنایی، که در کاربردهای با محیط‌های فرآیند بسیار خورنده یا واکنش‌پذیر ایده‌آل است.
- Hastelloy® C-276 (2.4819): یک آلیاژ با کارایی بالا و مبتنی بر نیکل، که به دلیل مقاومت در برابر خوردگی عالی در طیف گسترده‌ای از محیط‌های خشن (شامل دماهای بالا و مواد شیمیایی خورنده) شناخته می‌شود.
- فولاد ضد زنگ (316L): یک ماده همه‌کاره و پرکاربرد برای اتصالات مکانیکی در صنایع مختلف، که مقاومت در برابر خوردگی خوب، استحکام بالا و دوام را ارائه می‌دهد.
انتخاب جنس سازنده برای اتصال مکانیکی به نیازهای خاص کاربرد، به ویژه با توجه به خواص محیط فرآیند و شرایط محیطی، بستگی دارد.
مایع پرکننده: انتقال فشار و حفاظت
مایع پرکننده در یک سنسور فشار یا ترانسمیتر، چندین هدف را دنبال می‌کند: در درجه اول برای انتقال و تضعیف سیگنال فشار، و همچنین محافظت از عنصر حسگر در برابر سیال فرآیند. برای سری 2051C، دو مایع پرکننده ذکر شده عبارتند از: روغن سیلیکون و هالوکربن بی‌اثر.
- روغن سیلیکون: یک مایع پرکننده رایج است که به دلیل خاصیت میرایی عالی (کاهش نوسانات فشار) و سازگاری با طیف وسیعی از گازها و مایعات شناخته شده است.
- هالوکربن‌های بی‌اثر: (مانند برخی از انواع سیالات فلوئوردار) به دلیل پایداری شیمیایی بالا و مقاومت در برابر محیط‌های فرآیند تهاجمی یا خورنده انتخاب می‌شوند.
انتخاب نوع مایع پرکننده به نیازهای خاص کاربرد، از جمله ماهیت محیط فرآیند بستگی دارد.
مواد مهر و موم: PTFE با پرکننده‌های تخصصی
مواد سازنده‌ی مهر و موم در سری 2051C از جنس PTFE پر شده با گرافیت و PTFE پر شده با شیشه می‌باشد.
- PTFE پر شده با گرافیت: ترکیبی از PTFE (پلی تترا فلوئورواتیلن) و گرافیت است که مقاومت شیمیایی عالی، اصطکاک کم و مقاومت در برابر سایش و دمای بالا را ارائه می‌دهد.
- PTFE پر شده با شیشه: این ماده، الیاف شیشه را در PTFE ترکیب می‌کند و منجر به افزایش پایداری ابعادی و مقاومت مکانیکی در مقایسه با PTFE پر نشده می‌شود.
هنگام استفاده از هرکدام از این مواد، سازگاری شیمیایی، محدوده دما و فشار، میزان تنش مکانیکی و انطباق با استانداردها باید به دقت بررسی شود.
اتصال الکتریکی:
اتصال الکتریکی به نوع و اندازه ورودی مجرای الکتریکی اشاره دارد که این امکان را می‌دهد که ترانسمیتر فشار را به سیستم الکتریکی یا تجهیزات کنترلی متصل گردد. انواع اتصالات الکتریکی موجود در این سری از ترانسمیتر اختلاف فشار عبارتند از:
- NPT 1/2-14 Conduit entry: یک اتصال الکتریکی با رزوه NPT (رایج در آمریکای شمالی).
- M20×1.5 Conduit entry: یک اتصال الکتریکی متریک با رزوه M20×1.5.
- G 1/2 Conduit entry: یک نوع اتصال الکتریکی با رزوه G (BSP)، رایج در اروپا.
- M12x1 Conduit: یک ورودی متریک دیگر با اندازه رزوه M12×1.5.
انتخاب مناسب‌ترین اتصال الکتریکی به کاربرد خاص، سازگاری با سیستم یا تجهیزات الکتریکی موجود و استانداردهای منطقه‌ای بستگی دارد.
تاییدیه‌ها و گواهینامههای ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
تاییدیه‌های عمومی و منطقه‌ای: انطباق با استانداردهای جهانی
تاییدیه‌ها و گواهینامههای فهرست‌شده برای سری 2051C (شامل NACE، ATEX، TIIS، FM، CSA، IECEx، NEPSI، EACEx، KCs (KOSHA)) نشان می‌دهد که محصول آزمایش شده، تأیید شده و با استانداردهای ایمنی و عملکرد خاصی که توسط سازمان‌ها و نهادهای نظارتی مختلف تعیین شده است، مطابقت دارد.
- ایمنی و انطباق: این گواهینامه‌ها تضمین می‌کنند که ترانسمیتر فشار برای استفاده در محیط‌ها و صنایع خاص ایمن است و خطر حوادث را کاهش می‌دهد.
- دسترسی به بازار جهانی: با این گواهینامه‌ها، محصول می‌تواند به طور قانونی در مناطقی که این استانداردها مورد نیاز است، به فروش برسد.
- تضمین کیفیت و اعتماد مشتری: گواهینامه‌ها اغلب شامل تست‌های دقیق و کنترل کیفیت هستند و به مشتریان اطمینان می‌دهند که محصول از کیفیت و قابلیت اطمینان بالایی برخوردار است.
- نیازهای صنعت: در برخی صنایع (مانند نفت و گاز، شیمیایی)، گواهینامههای خاصی مانند NACE، ATEX یا IECEx برای تجهیزات مورد استفاده در محیط‌های خطرناک اجباری است.
تاییدیه‌های کشتیرانی: ایمنی در آب‌های آزاد
تاییدیه‌های کشتیرانی برای سری 2051C (شامل ABS، BV، DNV-GL، و LR) برای تجهیزات مورد استفاده در صنعت دریایی و کشتیرانی بسیار مهم هستند.
- انطباق با مقررات دریایی: این تاییدیه‌ها نشان می‌دهد که ترانسمیتر فشار با مقررات و استانداردهای خاص دریایی و کشتیرانی مطابقت دارد.
- تشخیص بین‌المللی و دسترسی به بازار: این موسسات طبقه‌بندی در صنعت دریایی در سطح بین‌المللی شناخته شده‌اند و داشتن تاییدیه آن‌ها، امکان استفاده از محصول را در کشتی‌های ثبت شده در کشورهای مختلف فراهم می‌کند.
- تضمین کیفیت و ایمنی: ترانسمیتر فشار برای به دست آوردن این تاییدیه‌ها باید تحت آزمایش و بررسی دقیق طراحی، عملکرد و مواد سازنده قرار گیرد که کیفیت و قابلیت اطمینان محصول را در محیط سخت و طاقت‌فرسای دریایی تضمین می‌کند.
درجه حفاظت در برابر انفجار: لایه‌های حفاظتی پیشرفته
انواع درجه حفاظت در برابر انفجار ذکر شده برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C، شامل ایمنی ذاتی i، محفظه ضد حریق d، غیر آتش‌زا n و محافظت از انفجار گرد و غبار از طریق محفظه t می‌باشند. این‌ها تکنیک‌هایی هستند که برای اطمینان از عملکرد ایمن تجهیزات الکتریکی و الکترونیکی در شرایط خطرناک یا انفجاری استفاده می‌شوند.
- ایمنی ذاتی i: تجهیزات با سطوح انرژی پایین کار می‌کنند تا از تولید جرقه یا گرمای بیش از حد جلوگیری شود.
- محفظه ضد حریق d: محفظه‌ها برای مقاومت در برابر انفجار داخلی و جلوگیری از گسترش آن به اتمسفر اطراف طراحی شده‌اند.
- غیر آتش‌زا n: تجهیزات حتی در شرایط مخرب، جرقه یا سایر منابع اشتعال تولید نمی‌کنند.
- محافظت از انفجار گرد و غبار از طریق محفظه t: این حفاظت به طور خاص برای تجهیزاتی که در مناطق با گرد و غبار قابل احتراق کار می‌کنند، طراحی شده است.
مزایای این روش‌های حفاظتی شامل افزایش ایمنی، انطباق با الزامات قانونی و توانایی کارکرد تجهیزات الکترونیکی و الکتریکی در محیط‌های بالقوه انفجاری بدون ایجاد خطر اشتعال است.
کاربردهای ترانسمیتر اختلاف فشار ROSEMOUNT سری 2051C
| کاربردها | صنایع |
|---|---|
| خطوط انتقال سیال در فرآیند | نفت و گاز |
| تجهیزات پرشده با روغن | شیمیایی |
| سکوی نفتی | پتروشیمی |
| آزمایشگاه‌های تست و کالیبراسیون | برق |
| اندازه‌گیری فشار در مناطق خطرناک | انرژی |
| اندازه‌گیری فشار گاز، بخار و مایع | آب و فاضلاب |
| اندازه‌گیری سطح هیدرواستاتیک | پزشکی و دارو |
| اندازه‌گیری فشار اکسیژن | غذایی و نوشیدنی |
| اندازه‌گیری فشار هیدروژن | کشتی‌سازی و دریایی |
| مهندسی نظامی | ماشین‌سازی و اتوماسیون صنعتی |
| اتوکلاو | مواد اولیه |
| سیستم‌های هیدرولیک | هوا و فضا |
| مناطق بالقوه انفجاری | |
| تمیزکاری در فشار بالا | |
| پاستوریزاسیون در فشار بالا | |
| تحقیق و استخراج نفت | |
| تولید گاز و روغن در بالادست | |
| نظارت بر سطح در مخازن درباز | |
| نظارت بر سطح مخازن دربسته | |
| نیروگاه آبی | |
| انتقال و ذخیره فاضلاب، پساب و لجن | |
| تولیدات غذایی و نوشیدنی |
| نام فایل | لینک دانلود |
| دیتاشیت |  |
