مخزن گرانول پلیمری
سیلوهای ذخیرهسازی گرانول پلیمری | Polymer Granule Storage Silos
چالش
اندازهگیری دقیق سطح برای ذخیرهسازی ایمن و کارآمد گرانول، پلت و مواد رزینی پلیمری ضروری است. اطلاعات قابلاعتماد سطح به شما کمک میکند تا از سرریز شدن سیلو و کمبود مواد جلوگیری کرده (مدیریت بهینه انبار) و تولید را بدون وقفه ادامه دهید.
چالشهای اندازهگیری
گرانولهای پلیمری میتوانند شرایط چالشبرانگیزی را برای اندازهگیری سطح در داخل سیلو ایجاد کنند:
- ایجاد گردوغبار هنگام پر کردن پنوماتیکی
- سطح ناهموار یا شیبدار مواد
- تشکیل تودههای مخروطی هنگام پر و تخلیه شدن سیلو
- تغییرات دما و شرایط هوای داخل سیلو
- وجود موانعی مانند لولههای ورودی و سازههای داخلی
- خاصیت بازتابی ضعیف برخی مواد
- ایجاد الکتریسیته ساکن
بنابراین انتخاب روش سطح سنجی مناسب و محل نصب صحیح آن، برای دستیابی به عملکردی مطمئن اهمیت زیادی دارد.
اطلاعات فرآیند
محل اندازهگیری
سیلوی نگهداری گرانول
محدوده اندازهگیری
از ۵ متر تا ۳۰ متر
سیال
انواع گرانول پلیمری مانند PE، PP، PVC، ABS، PS، PET
محدوده دمای فرآیند
۰ تا ۶۰+ درجه سانتی گراد
چالش های فرآيند
گردوغبار هنگام بارگیری، الکتریسیته ساکن، بازتاب ضعیف، موانع داخلی سیلو و تغییرات سطح
راهحل های مناسب
گزینه اول: اندازهگیری سطح با ترانسمیتر سطح راداری
ترانسمیتر سطح رادار امواج مایکروویو را به سمت سطح گرانولهای پلیمری ارسال میکند. دستگاه با اندازهگیری زمان رفتوبرگشت سیگنال بازتابشده (Time of Flight) یا اختلاف فرکانس بین سیگنال منتشر شده و بازتاب شده (FMCW)، فاصله تا سطح مواد را محاسبه میکند.
رادار برای کاربردهای دشوار سیلو، راهکار ارجح محسوب میشود؛ زیرا اندازهگیری آن تا حد زیادی تحتتأثیر گردوغبار، تغییرات دما یا جریان هوا قرار نمیگیرد.
مزایای ترانسمیتر سطح راداری
- اندازهگیری پیوسته و غیرتماسی سطح
- عملکرد مطمئن در محیطهای پرگردوغبار
- مناسب برای سیلوهای مرتفع و محدودههای اندازهگیری طولانی
- فاقد قطعات متحرک و نیازمند حداقل تعمیر و نگهداری
- دقت بالای اندازهگیری (خطای اندازهگیری تا ۱ میلی متر)
- عملکرد مناسب در حضور سطح ناهموار مواد
- قابلاستفاده در سیلوهای بسته یا تحت فشار
ترانسمیترهای راداری مدرن با زاویه تابش باریک میتوانند اثر بازتابهای کاذب ناشی از دیواره سیلو، لولههای ورودی و سازههای داخلی را کاهش دهند.
گزینه دوم اندازهگیری سطح با ترانسمیتر سطح اولتراسونیک
ترانسمیتر اولتراسونیک پالسهای صوتی را به سمت سطح گرانول ارسال کرده و با اندازهگیری زمان بازگشت پژواک، سطح مواد را محاسبه میکند.
این تجهیزات برای سیلوهای کوتاهتر و کاربردهایی با میزان گردوغبار متوسط و شرایط عملیاتی پایدار، راهکاری کاربردی و مقرونبهصرفه ارائه میدهند.
مزایای ترانسمیتر سطح اولتراسونیک
- اندازهگیری پیوسته و غیرتماسی
- نصب و راهاندازی ساده
- راهکاری مقرونبهصرفه
- عدم تماس با گرانولهای ذخیرهشده
- نیاز اندک به تعمیر و نگهداری
- مناسب برای بسیاری از سیلوها با برد اندازهگیری کوتاه و متوسط
از آنجا که انتشار امواج صوتی تحتتأثیر گردوغبار، دما، جریان هوا و صدای ناشی از پر شدن سیلو قرار میگیرد، شرایط فرایند باید پیش از انتخاب ترانسمیتر اولتراسونیک بررسی شود.
نکته مهم:
برای یک لایه حفاظت بیشتر در برابر سرریز، میتوان ترانسمیتر اندازهگیری پیوسته را همراه با یک سوئیچ سطح مستقل در بالای سیلو/مخزن به کار برد.
تبدیل سطح به موجودی
ترانسمیتر فاصله تا سطح مواد را اندازهگیری کرده و آن را به مقدار سطح یا درصد پرشدگی تبدیل میکند. سپس با استفاده از ابعاد سیلو و چگالی تودهای گرانولهای پلیمری، میتوان حجم و جرم تقریبی مواد ذخیرهشده را نیز محاسبه کرد.
از آنجا که گرانولهای پلیمری سطحی ناهموار تشکیل میدهند، موجودی محاسبهشده ممکن است با مقدار واقعی تفاوت داشته باشد. انتخاب محل نصب صحیح و تنظیم متناسب با شرایط کاربرد، به کاهش این اختلاف کمک میکند.
h = H − d
h (ارتفاع مواد)، H (ارتفاع قابلاندازهگیری سیلو)،
d (فاصله ترانسمیتر تا سطح مواد)
درصد پرشدگی = (h ÷ H) × 100
h (ارتفاع مواد)، H (ارتفاع قابلاندازهگیری سیلو)
V = (π × D² ÷ 4) × h
V (حجم مواد)، π (عدد پی، تقریباً ۳٫۱۴)،
D (قطر داخلی سیلو)، h (ارتفاع مواد)
M = V × ρ
M (جرم مواد)، V (حجم مواد)،
ρ (چگالی تودهای مواد)
محل نصب پیشنهادی
از لولهها، نردبانها و موانع سازهای فاصله داشته باشد.

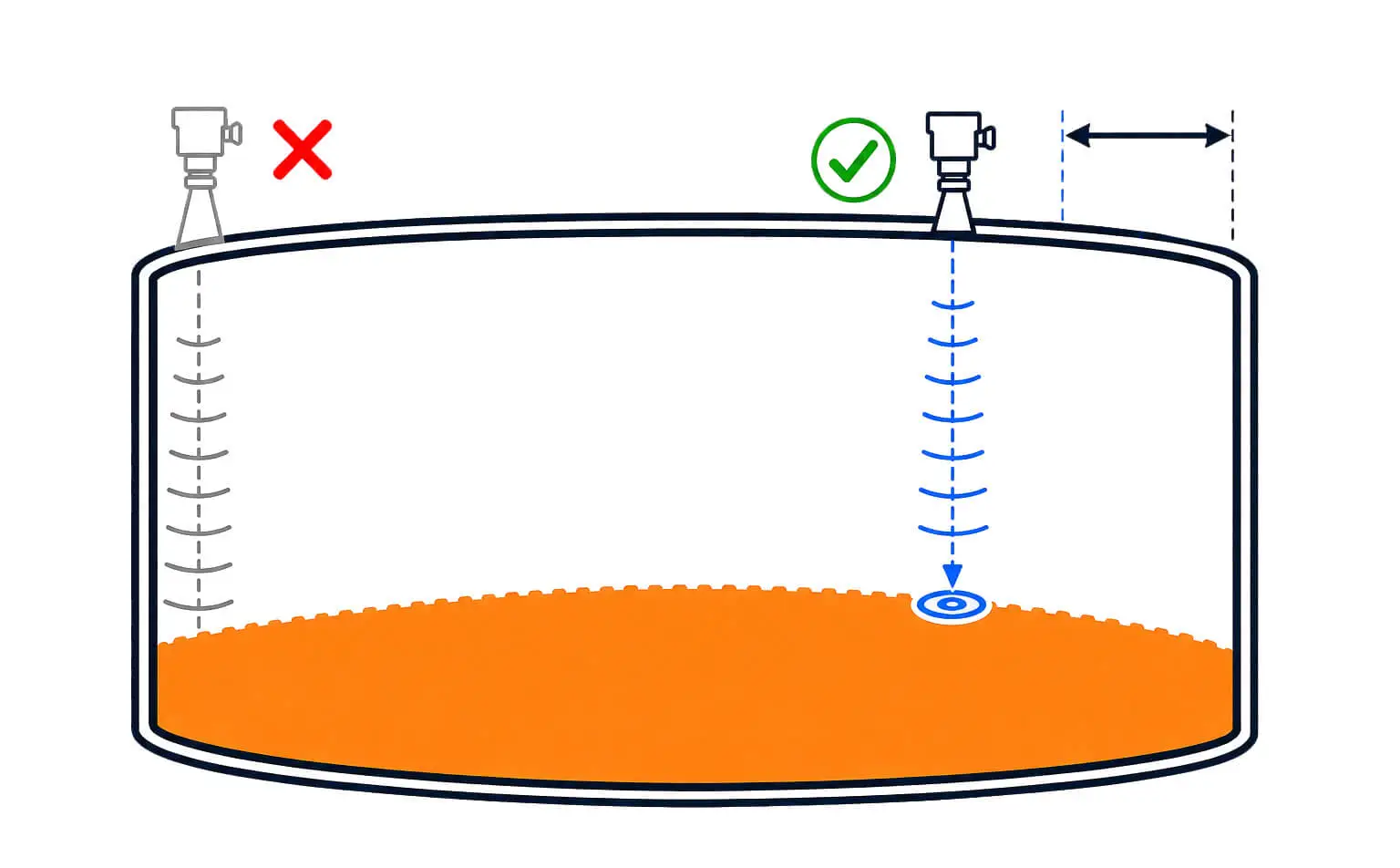

با رعایت فاصله توصیهشده سازنده از دیواره سیلو نصب شود.
پرتو آن به سمت سطح مورد انتظار مواد هدایت شود.

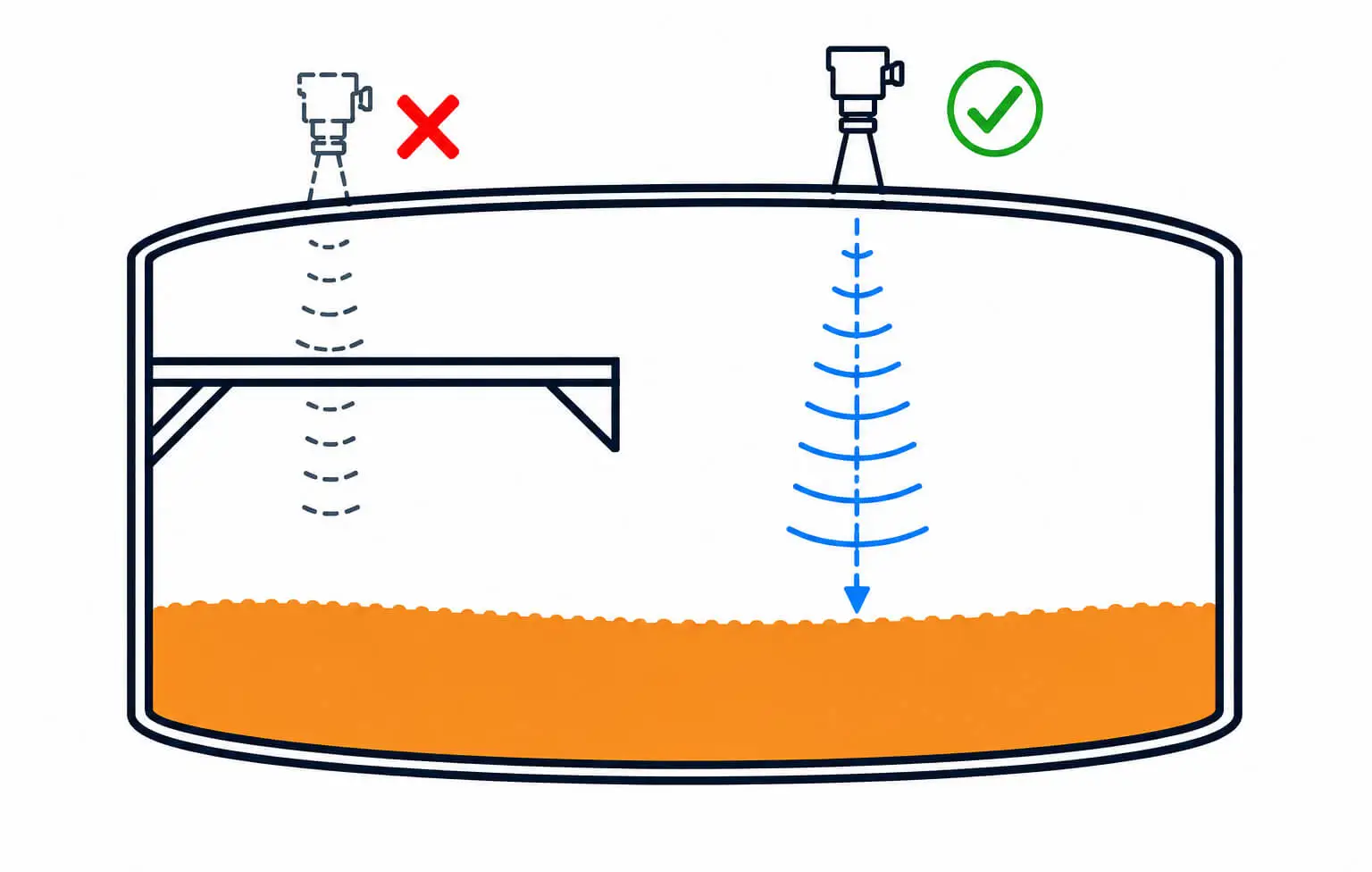

در محلی با دید بدون مانع به سطح مواد قرار گیرد.

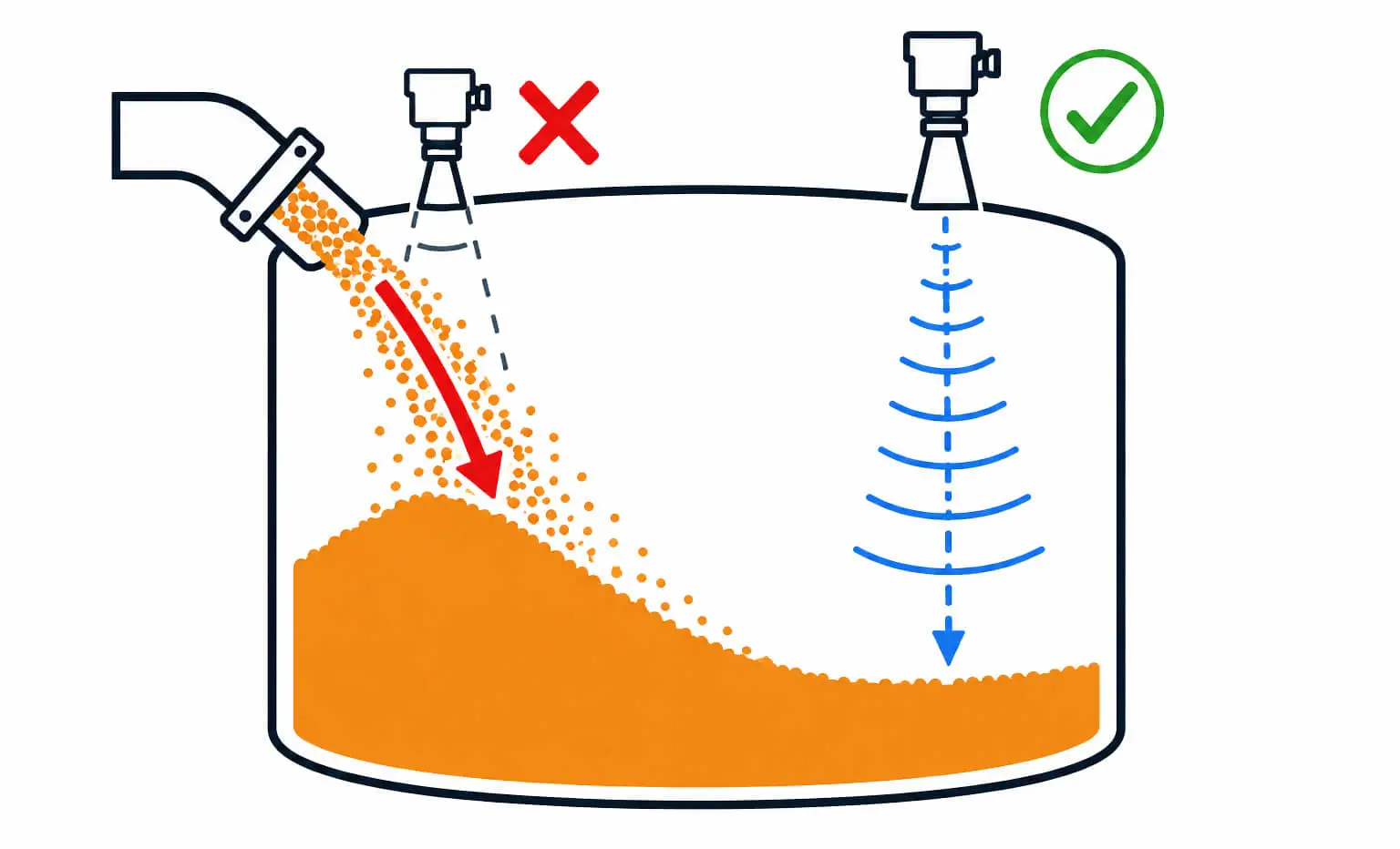

دور از مسیر مستقیم ورود مواد نصب شود.
خداحافظی با سیلوهای خالی…
محصولات پیشنهادی
ترانسمیتر سطح رادار RD80G06 از برند Ziasiot با بهرهگیری از فناوری رادار بسیار قدرتمند 80 گیگاهرتز، اندازهگیری پیوسته و غیرتماسی سطح جامدات را حتی در حضور گرد و غبار با دقت و پایداری بالا فراهم میکند. طراحی فشرده و نصب آسان، نیاز به نگهداری را به حداقل رسانده و بهرهبرداری مطمئن را در کاربردهای صنعتی مختلف تضمین میکند.
لول ترانسمیتر رادار RD80G06 با برد اندازهگیری تا 120 متر، خروجی های آنالوگ و دیجیتال مانند HART و Modbus، در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، شیمیایی، غذایی، معدن و سایر فرایندهای صنعتی مورد استفاده قرار میگیرد و برای سطح سنجی جامداتی از جمله پودرها مانند سیمان و آرد، مواد دانهای و گرانولی مانند پلاستیک، شکر، مواد پلت، خوراک دام و غلات، مواد معدنی، زغالسنگ، سنگآهن و کلینکر در انواع سیلوها، هاپرها، قیفها و مخازن ذخیرهسازی مناسب است.
- مناسب کاربردهای سطح سنجی جامدات مانند پودر و دانه حتی در حضور گرد و غبار شدید
- قابلیت مشاهده مقدار سطح اندازهگیری شده روی سنسور
- دقت اندازه گیری میلی متری
- طراحی فشرده
- نصب آسان
- برد اندازهگیری بالا
- محدوده اندازهگیری: ۱۰-۰.۱ متر | ۲۰-۰.۱ متر | ۳۰-۰.۱ متر | ۶۰-۰.۱ متر | ۱۲۰-۰.۱ متر (محدودههای اندازهگیری متفاوت قابل انتخاب است.)
- خروجی: ۲۰ – ۴ میلیآمپر | ۲۰ – ۴ میلیآمپر (®HART) | Modbus RS485
- خطای اندازهگیری: ۱± میلی متر | ۵± میلی متر
- اتصال مکانیکی به فرآیند: رزوه | فلنج
ترانسمیتر سطح التراسونیک KUM-C برای اندازهگیری سطح مواد جامد و مایعات طراحی شده است. این سنسور بدون تماس مستقیم با ماده، سطح را با دقت و اطمینان بالا اندازهگیری میکند و در عین حال راهکاری اقتصادی، نصب آسان و نگهداری ساده را فراهم میآورد. به دلیل عدم نیاز به تماس با سیال یا مواد، این سنسور میتواند نیاز اکثر کاربردهای اندازهگیری سطح شامل انواع مایعات، خمیرها، لجنها و مواد جامد فلهای از پودرهای ریز تا مواد دانهای درشت را برآورده کند.
- اندازهگیری سطح مواد جامد و مایعات
- نصب آسان و نگهداری ساده
- راهکار اقتصادی
- محدوده اندازهگیری: ۵ متر | ۱۰ متر | ۱۵ متر (محدودههای اندازهگیری متفاوت قابل انتخاب است.)
- خروجی: ۲۰ – ۴ میلیآمپر (۲ سیمه و ۴ سیمه) | رله و RS485 (سفارشی)
- متریال ترانسدیوسر: ABS (استاندارد) | PVDF (ضدخوردگی)
- خطای اندازهگیری: ≤1%FS
- اتصال مکانیکی به فرآیند: رزوه | فلنج
